PG-FD01型 太阳能发电测试系统
一、概述
能源危机，电力紧张是困扰当今中国的一大难题，太阳能作为绿色能源之首已经越来越得到人类的重视，随着太阳能产业的不断发展，其应用产品不断增多，针对太阳能发电的检测及研究显得十分重要，我单位在具有三十余年生产太阳能检测仪器经验基础上，与中国科学院电工研究所共同开发研制的TRM—FD1型太阳能发电测试系统，可保障太阳能发电质量及运行状态检测，已得到广泛应用。可满足太阳能发电站，太阳能发电测试，太阳能光电研究，太阳能实验室等领域的使用。
二、适用范围
用于太阳能发电站的实时监测，对研究太阳能发电质量，效率，故障诊断数据管理，提供数据保障。
三、系统技术指标如下
环境数据是决定太阳能发电的重要指标，对太阳能发电质量起着决定性作用，同时也是对太阳能发电站的设计提供有效的数据保证。本系统即可以独立使用，也可与发电站配合工作，系统主要测试功能如下：风速、风向、环境温度、太阳能电池温度、蓄电池温度、太阳总辐射、太阳直接辐射、充电电流、充电电压、逆变输出电流、逆变输出电压、工作电流、工作电压，该系统可对10W---30KW太阳能电池组件及方阵直接测量，利用自然光做光源能快速测出方阵I-V特性，功率特性等指标。
(1).风速：
通道数:1路；
范 围:0～60米/秒；
精 度:±0.3米/秒；
显示分辨率:0.1米/秒；
(2).风向:
通道数:1路；
范 围:0～360度；
精 度:±3度；
显示分辨率:1度；
(3).太阳能辐照度:
通道数:4路；
3.1 总辐射(水平面和电池板平面)
范 围:0～2000W；
精 度:小于5% ；
显示分辨率:1W；
3.2 自动跟踪直接辐射
范 围:0～2000W；
精 度:小于5% ；
显示分辨率:1W；
光谱范围:280—3000nm；
3.3 太阳散射辐射
范 围:0～2000W；
精 度:小于5% ；
显示分辨率:1W；
光谱范围:280—3000nm；
(4).温度:(蓄电池温度1路，太阳能电池温度2路，环境温度1路)
通道数:4路
范 围:-50～100℃；
精 度:±0.2℃；
显示分辨率:0.1℃；
结构：全密封结构，防潮，防水，粘贴电池表面；
尺寸：20*40*4（mm）(长方形薄片)；
(5).电压接口（蓄电池电压，逆变器输出电压，太阳能电池电压）
通道数:4路
电压范围:0～250V（交直流均可）；
精 度: 小于0.5%；
显示分辨率:0.1V；
(6).电流接口（总充电电流，逆变输出电流，太阳能电池电流）
通道数:4路
电流范围:0～30A；
精 度:小于0.5%；
显示分辨率:0.1A；
(7).数据存储容量:6000条(小时整点数据连续存储半年以上)，存储内容为设定时间内的数据平均值。
(8).供电: 交流220V， 直流12V；
(9).通讯接口:
标准RS232接口，与管理微机有线连接，实时传送采集数据；也可通过无线通讯器实现远程遥测，进行异地监控，保证发电系统的正常运行。
(10).管理微机及软件:
PG-FD01型 太阳能发电测试系统管理软件可在WINDOWS98以上环境即可运行，实时显示各路数据，每隔10秒更新一次，小时整点数据自动存储（存储时间可以设定），与打印机相连自动打印存储数据，数据存储格式，EXCEL标准格式，可供其它软件调用。
(11). PG-FD01型 太阳能发电测试系统数据采集器一台。
该采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储正点数据三个月以上(存储时间可以设定)，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路监测要素，替代微机)，轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持72小时以上，既可与微机同时监测，又可以断开微机独立监测。
11.1.显示方式:大屏幕液晶汉字及图形显示，一屏显示多路数据， 液晶尺寸:115*65(mm)；
11.2.记录仪具有先进的轻触薄膜按键，操作简单，实现对各路数据的实时观测；
11.3.仪器尺寸：340*150*300（mm）；
重量：6.5Kg，金属外壳；
11.4.显示及存储内容：温度，辐射，电流，电压，风速，风向等信息；

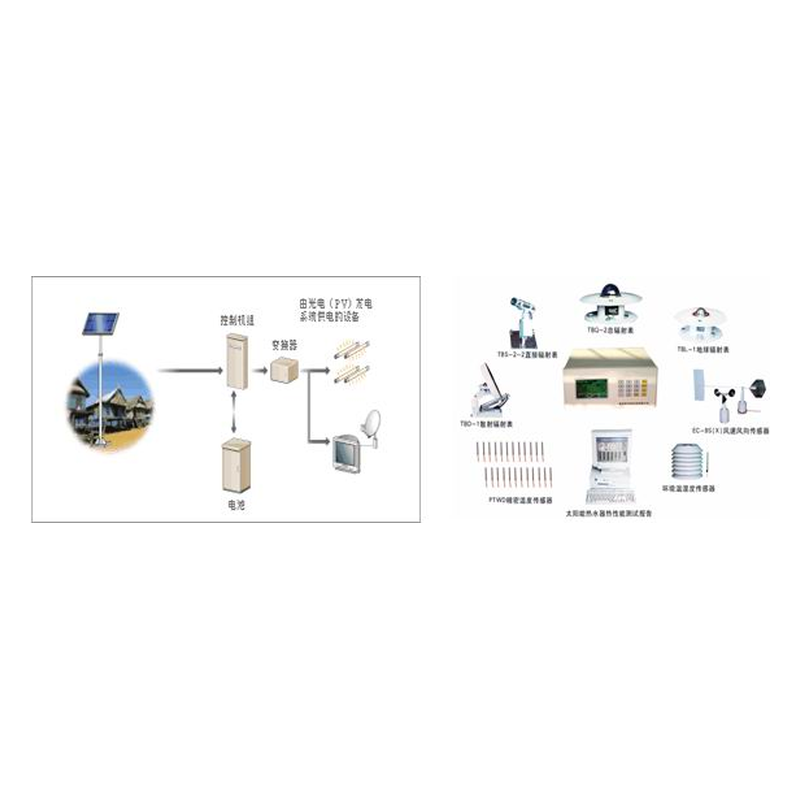

PG-FD01型 太阳能发电测试系统基本配置
| 序号 | 名 称 | 型 号 | 数量 | 单位 |
| 1 | 数字风速传感器 | EC-9S | 1 | 台 |
| 2 | 太阳能总辐射表 (水平面辐射) | TBQ-2 | 1 | 台 |
| 3 | 太阳能总辐射表(电池板平面辐射) | TBQ-2 | 1 | 台 |
| 4 | 太阳散射辐射 | TBD-1 | 1 | 台 |
| 5 | 自动跟踪直接辐射表 | TBS-2-2 | 1 | 台 |
| 6 | 数字风向传感器 | EC-9X | 1 | 台 |
| 7 | 温度传感器（太阳能电池，充电电池） | PTWD-3A | 3 | 只 |
| 8 | 环境温湿度传感器（含辐射罩） | PTS-2 | 1 | 台 |
| 9 | 电压，电流传感器接线箱（电流4路，电压4路） | VCS-1 | 1 | 台 |
| 10 | 太阳能发电测试记录仪 | PG-FD01 | 1 | 台 |
| 11 | 太阳能发电测试系统管理软件 | PG-FD01 | 1 | 套 |
| 12 | 传感器支架 | LRM-ZJ1 | 1 | 台 |
| 注：以上传感器连接电缆均为20米 | ||||
