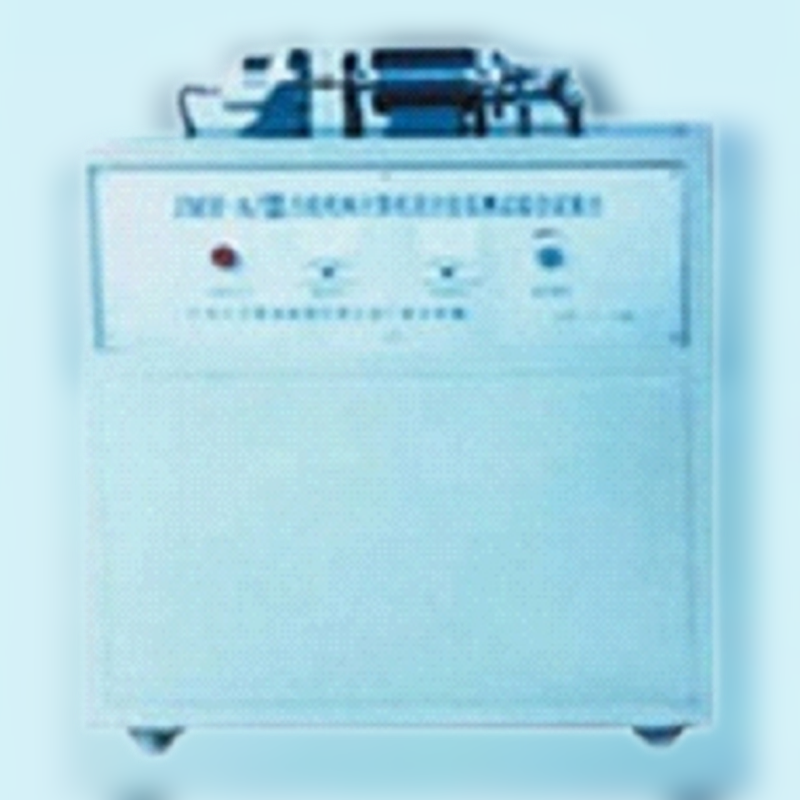

PG-JDT01型 机构系统动力学调速实验台
一、概述：
PG-JDT01型 机构系统动力学调速实验台用于《机械原理》课程机械系统动力学分析测试。结构紧凑、合理先进、飞轮装拆方便。
二、主要技术参数：
(1)直流电机功率：N=90W
(2)主机调速范围：0-250转/分
(3)角位移传感器：GJF-7，5V/1000P
(4)曲柄L=50MM，连杆L=180MM，滑块偏置e=20MM；
(5)外形尺寸：450X400X35；
三、基本配置：
(1)直流电机功率为N=90W，转速N=1500转；1台
(2)光栅角位移传感器GJF-7，5V/1000P；1个
(3)计算机测试仿真软件光盘1个，多媒体实验教学软件光盘1个；
(4)飞轮3件；
四、性能特点：
(1)可对机构原动件及执行构件的动态参数进行测试和仿真，从而实现理论联系实际；
(2)利用计算机软件，角位移动传感器，数据采集卡，观察机构的周期性速度波动现象和绘制测试和仿真曲线；
(3)利用飞轮的质量变化，测察分析速度波动变化情况；
(4)计算机软件具有多媒体教学功能，学生可在软件界面说明文件指导下，独立自主进行实验，适应开放性实验教学需要；
5、其它：该实验台结构新颖，传感器等外购件品质一流，表面质量高（喷塑，镀铬）实用可靠，并具有良好的售后服务。
