一、PG-NLY1001A型 智能化楼宇综合技能实训系统模块配置
| 序号 | 名称 | 数量 |
| 1 | 楼宇模拟实训房间 | 1套 |
| 2 | 门禁对讲单元 | 1套 |
| 3 | 安防监控单元 | 1套 |
| 4 | 智能家居单元 | 1套 |
| 5 | 智能一卡通单元 | 1套 |
| 6 | 变频恒压供水单元 | 1套 |
| 7 | 楼宇配电及照明单元 | 1套 |
| 8 | 远程抄表单元 | 1套 |
| 9 | 控制室 | 1套 |

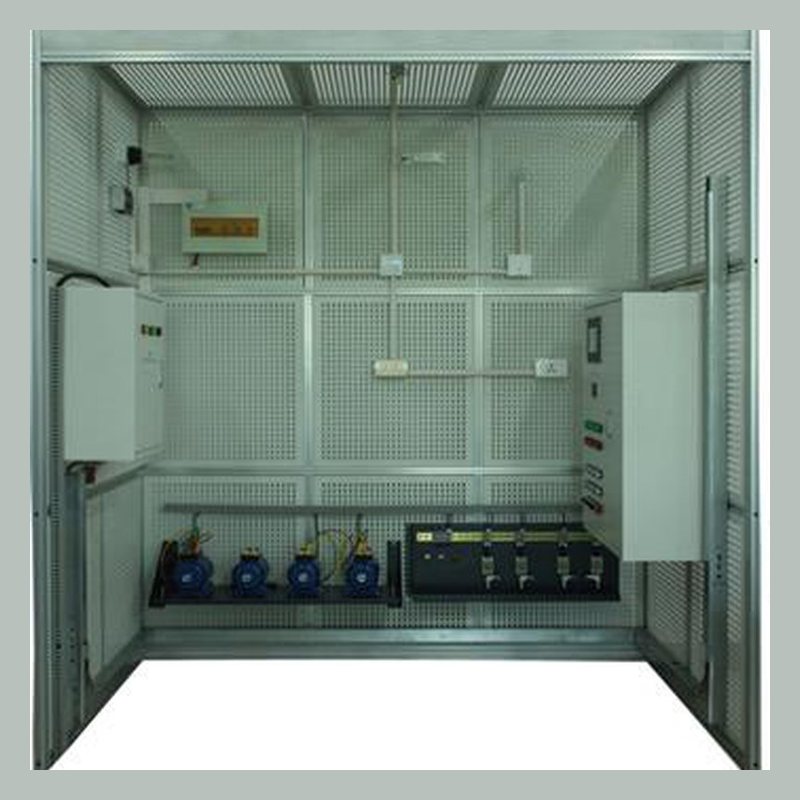

PG-NLY01A型 智能化楼宇综合技能实训系统楼宇模拟实训房间
（一）PG-NLY1001A型 智能化楼宇综合技能实训系统产品概述
PG-NLY1001A型 智能化楼宇综合技能实训系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，包含了门禁及安防防盗报警监控、消防报警系统、智能供电照明系统、视频监控及周边防范系统，智能家居系统等系统，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。智能化楼宇综合技能实训系统适合楼宇智能化工程技术、弱电安装工程等相关专业的教学和培训。
（二）PG-NLY1001A型 智能化楼宇综合技能实训系统产品特点
PG-NLY1001A型 智能化楼宇综合技能实训系统模拟典型建筑结构，通体采用铝合金型材和铁质网孔板，并选用市场上技术成熟、低电压安全型器件，因而具有真实、美观、可靠和安全的特点。
三、单元配置说明
本楼宇模拟实训装置包含：门禁对讲单元、安防监控单元、智能家居单元、智能一卡通单元、消防自动报警单元、楼宇配电及照明单元、智能家居控制单元模块。所有模块采用网孔板设计，根据实际工程模拟可方便组合多种实训模块进行实训。
（一）门禁对讲单元
该系统集可视对讲门禁系统和常用的多种室内外安防设备于一体，通过统筹管理，可实现室内外（可视或非可视）对讲功能，该系统采用实际智能小区工程的全套对讲门禁及室内安防设备，实现了单住户、单大楼多层多住户、单小区多大楼多层多住户的模块关系，系统稳定可靠，结构合理清晰，能进行各种模拟门禁控制系统操作演示、系统的设置、线路设计等实验和实训，可通过手机APP远程开门，
1、技术参数：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：1500*700mm
安全保护：具有漏电自动保护装置
2、主要配置
住户模块：包含的部件有：门前铃、免提式室内分机、普通壁挂室内分机、可燃气体探测器、紧急求助按钮、门磁、红外探测器、光电感烟探测器、声光报警器等。
大楼模块：包含的部件有：编码式室外主机、室外主机分配器、联网器、层间分配器、电控锁头等。
小区模块：包含的部件有：编码小区门口机、管理机、联网器、电控锁等。
| 序号 | 名称 | 技术指标 | 数量 |
| 1 | 实训屏 | 1200*700mm | 1 |
| 2 | 电源监控系统 | 设备电源监控系统能够对设备的电源进行实时监控，通过检测设备电源的电压、电流、开关状态等有关设备电源信息，从而判断设备电源 是否有断电、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警。实时反映出被监测设备电源的状态，并集中显示，从而可以有效避免在火灾发生 时，设备由于电源故障而无法正常工作的危急情况，保障消防联动系统的可靠性 | 1 |
| 3 | 电压、电流仪表 | 计量精度1.0级，三相有/无功、正/反相电能计量。 ♦ 具有测量三相电压、电流、频率、有功功率、无功功率、功率因素，并具有功率方向自动识别和指示功能。 ♦ 电表内能存储3个月的数据，默认电量冻结转存日为月末24时（月末冻结）。 ♦ 断电后所有存储数据不丢失，并能保持10年以上。 ♦ 大屏LCD液晶显示。 ♦ 可实时显示电压、电流有效值、可实现数据轮显、循环显示时间为4s。 ♦ 电能脉冲用红色LED指示。 ♦RS485通信接口，MODBUS-RTU通信协 | 1套 |
| 4 | 彩色可视对讲室内分机 | 屏幕尺寸：4.3寸LED屏；分 辨 率：800*480 视频信号：PAL 1Vp-p/75Ω；音频频率：300-3400Hz | 1台 |
| 5 | 灵性锁 | 开锁电压：DC12V；开锁电流：2A--3A（接通1秒） 灵敏度： 1S；上锁方式：感应自动上锁 | 1套 |
| 6 | 解码分配器 | 数据处理分配，工作电源18V | 1台 |
| 7 | 门磁 | 方形，AC220V，大于等于30mm或小于等于8mm开关接通，灯亮大于等于15mm小于等于30mm，开关断开，灯灭可选产品照片。 | 1只 |
| 8 | 红外探测器 | 光源类型：红外数字脉冲式，3光束；警戒距离：60M | 1对 |
| 9 | 出门按钮 | H0-03,机械动作1000000万次，0 | 1只 |
（二）安防监控单元
该系统结合当前闭路电视监控及周边防范系统的技术要点，采用市场主流优质监控设备，并且实现与周边防范系统的联动功能，系统稳定可靠，结构合理清晰，可为实训提供更多有利条件。
1、技术参数
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：1500*700mm
安全保护：具有漏电自动保护装置
2、主要配置
系统全采用网络监控，可通过手机APP监控，该模块包含的部件有：自动光圈镜头、半球摄象机、红外摄象机、一体化摄象机、普通摄像机、智能一体摄像机（万向云台、云镜控制器、解码器、）萤石APP硬盘录象机、监视器、拾音器、红外探测器、紧急按钮、声光报警、交换机机等。
| 编号 | 名称 | 技术指标 | 数量 | 规格型号 |
| 1 | 实训屏 | 1500*700mm | 1 | |
| 2 | 实训架 | 放置主机、硬盘录像机 | 1 | 集控 |
| 3 | 电源监控系统 | 设备电源监控系统能够对设备的电源进行实时监控，通过检测设备电源的电压、电流、开关状态等有关设备电源信息，从而判断设备电源 是否有断电、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警。实时反映出被监测设备电源的状态，并集中显示，从而可以有效避免在火灾发生 时，设备由于电源故障而无法正常工作的危急情况，保障消防联动系统的可靠性 | 1 | |
| 4 | 电压、电流仪表 | 计量精度1.0级，三相有/无功、正/反相电能计量。 ♦ 具有测量三相电压、电流、频率、有功功率、无功功率、功率因素，并具有功率方向自动识别和指示功能。 ♦ 电表内能存储3个月的数据，默认电量冻结转存日为月末24时（月末冻结）。 ♦ 断电后所有存储数据不丢失，并能保持10年以上。 ♦ 大屏LCD液晶显示。 ♦ 可实时显示电压、电流有效值、可实现数据轮显、循环显示时间为4s。 ♦ 电能脉冲用红色LED指示。 ♦RS485通信接口，MODBUS-RTU通信协 | 1套 | |
| 5 | 网络式摄像机 | 水平晰度1080P，视频输出1.0Vp—p 75Ω，带防尘罩，有线网络RJ-45 10/100Mb自适接口以太网，无线WIFI，802·11B/G， 分辨率：PAL制式704*576 | 1台 | DS-2CZ2132P |
| 6 | 网络半球摄像机 | 分辨率1280*960，调整角度0～360度，垂直0～75度 | 1台 | DS-2CD3310D-I |
| 7 | 网络红外摄像机 | 水平晰度9线视频输出1.0Vp—p 75Ω | 1台 | DS-2CC12A2P-IT2 |
| 8 | 红外半球摄像机 | 有效像素720(水平)×480(垂直)，信号系统PAL 镜头3.6mm(2.8、6可选)，转换模式：ICR红外滤片式 | 1台 | DS-2CE5582P-IRP |
| 9 | 网络红外球机 | 焦距 6mm，感光面积1/3英寸，有效距离30m及以上， 有效像素PAL制式：752(水平)×582(垂直）， 快门：1/50(1/60)秒至1/100,000秒 视频输出：1Vp-p Composite Output（75Ω/BNC） 焦距：3.9-85.8mm，22倍 | 1台 | 海康威视DS-2AE7162-A |
| 10 | 无线接收模块 | 距离50—100米，频率可调 | 1对 | |
| 11 | 硬盘录像机 | 模拟视频输入32路，BNC接口（电平1.0Vp-p,阻抗75Ω）， 音频输入4路，RCA接口（电平2.0Vp-p，阻抗1K ） CVBS输出2路，BNC接口（电平：1.0Vp-p,阻抗：75Ω） 分辨率：PAL制式704*576,1路，分辨率：1920*1080 HDMI输出1280*720/60Hz VGA输出分辨率：1920*1080/60Hz 音频输出2路，RCA接口（线性电平，,阻抗：1K） 录音方式：声音与图像同步 内部存贮：4T大容量硬盘 | 1台 | HIKVISION/海康威视 |
| 12 | 三维云台 | 全自动 全景摄影云台 电动云台 矩阵接片 三维全景云台 | 1台 |
