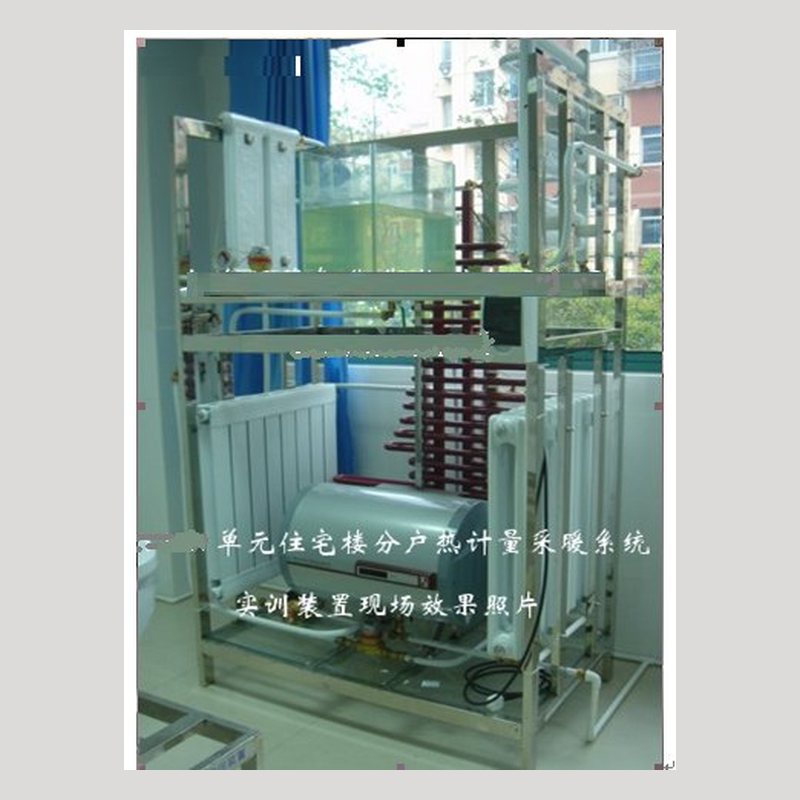

一、PG-RJL1001型 单元住宅楼分户热计量采暖系统实训装置概述
1、整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。
2、一二层均设置热计量表，整个系统由锅炉及循环泵实现热循环演示。
3、展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。
4、所有散热器和水暖设备都能全真演示。
5、外形尺寸：1500×1000×2400mm，框架材料：304不锈钢，地板材料：钢化玻璃，进水要求：0.05MPa～0.75Mpa，安全保护：具有漏电自动保护装置和接地保护。
二、主要配置:
一二层入户处均设热计量表及阀门，一层供暖系统为单管跨越式供暖系统，左、中、右三面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器；二层供暖系统为双管下供下回式系统，散热器左、中、右依次为板翼散热器、薄壁钢管散热器（艺术造型）、卫生间小背篓散热器。供回水主立管沿框架左侧设置。
