系统实验装置

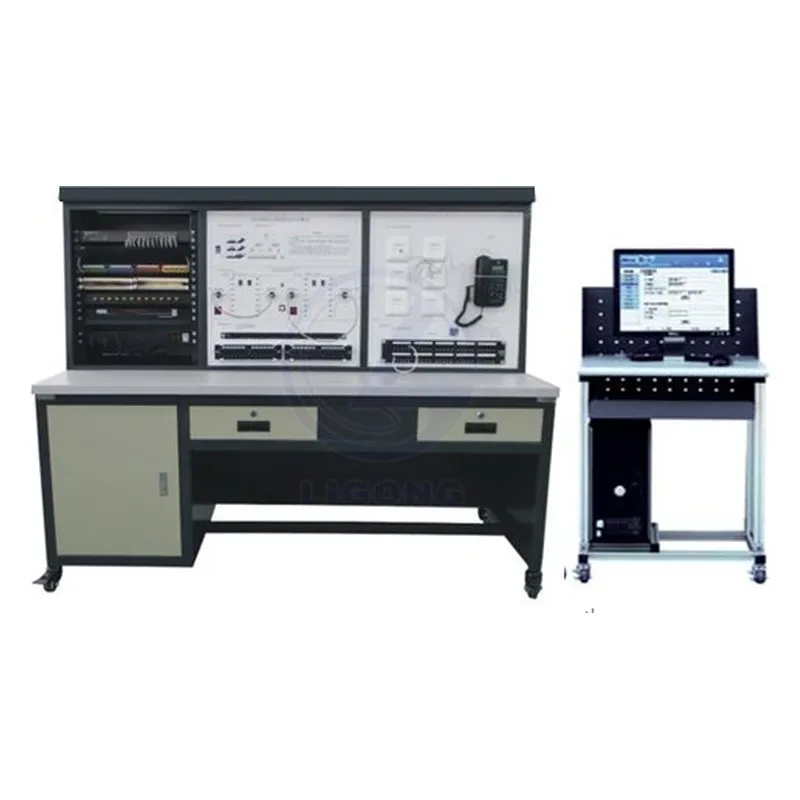

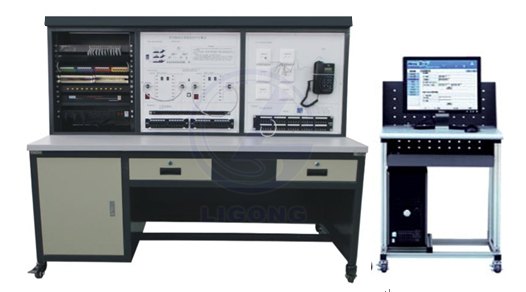

PG-B1004A型 综合布线与计算机网络系统实验装置是根据目前我国建筑电气、楼宇自动化专业的实验内容精心设计的综合实验装置。综合布线与计算机网络系统实验装置可全面反映综合布线的工作区子系统、水平布线子系统、垂直干线子系统、设备间子系统和管理子系统等，并通过计算机网络实现与外部的信息交流；通过电话网络，实现对语音网络的管理；通过闭路电视网络，实现对闭路电视网络的分配，能让学生进行综合布线与计算机网络系统的元件、作用、组成和原理的认识实训。
一、PG-B1004A型 综合布线与计算机网络系统实验装置实训功能
能进行综合布线的数据网络、语音网络和有线电视网传输的演示，能进行数据网络中的各种器材如ADSL、光纤收发器、光纤盒、网络交换机、理线环、配线架及信息模块的安装、连接、操作与使用的实训，能进行语音网络中的各种器材如程控交换机、配线架、模块及电话机的安装、连接、操作与使用的实训，能进行有线电视网络中的各种器材如信号源、有线电视放大器、有线电视分配器及电视机的安装、连接、操作与使用的实训，能进行各种线路的设计和连接、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。并可通过计算机网络、电话网络和有线电视网络实现与外部的信息交换，也可与布线系列中的其它系统的实验实训装置联网进行各种综合实训。
综合布线与计算机网络系统实验装置能让学生进行线路故障的判断与处理、软件设置错误的判断与纠正。
二、技术指标
工作电压：单相三线220V±5% 50Hz ； 整机容量：＜200W
外型尺寸：150×70×180cm3 ； 安全保护：具有漏电自动保护装置和接地保护
故障设置：具有故障设置模块能进行软件设置和硬件线路的故障设置与排除
三、主要配置
| 序号 | 器件名称 | 单位 | 数量 |
| 1 | 收发器 | 台 | 2 |
| 2 | FC-ST光跳线 | 根 | 4 |
| 3 | ST-ST光跳线 | 根 | 2 |
| 4 | ADSL | 台 | 1 |
| 5 | 光纤熔接盒 | 套 | 2 |
| 6 | 有线/无线网络交换机 | 台 | 1 |
| 7 | 无线网卡 | 个 | 1 |
| 8 | 网络配线架 | 个 | 1 |
| 9 | 理线环 | 个 | 2 |
| 10 | 单孔信息插座面板 | 个 | 6 |
| 11 | 超五类模块 | 个 | 6 |
| 12 | 单孔电话插座面板 | 个 | 2 |
| 13 | 电话模块 | 个 | 2 |
| 14 | 电话插座盒 | 个 | 2 |
| 15 | 电话配线架 | 个 | 1 |
| 16 | 放大器 | 台 | 1 |
| 17 | 程控交换机 | 台 | 1 |
| 18 | 电话机 | 台 | 2 |
| 19 | 视频信号源 | 台 | 1 |
| 20 | 调制器 | 台 | 1 |
| 21 | 分支分配器 | 套 | 1 |
| 22 | 彩电 | 台 | 1 |
| 23 | 网络管理计算机 | 台 | 2 |
| 24 | 故障设置模块 | 套 | 1 |
| 25 | 实训桌 | 只 | 1 |
| 26 | 实训屏架 | 只 | 1 |
| 27 | 铝塑面板 | 块 | 1 |
| 29 | 电脑桌 | 只 | 1 |
| 30 | 电脑 | 台 | 1 |
四、实训项目
1、综合布线与计算机网络系统元件、作用、组成和原理的认识实训
2、综合布线与计算机网络系统的基本功能演示操作实训
3、工作区子系统的认识及组建操作实训
4、水平布线子系统的认识及组建操作实训
5、管理子系统的认识及组建操作实训
6、垂直干线子系统的认识及组建操作实训
7、设备间子系统的认识及组建操作实训
8、路由器的使用与设置操作实训
9、无线网卡的安装与使用操作实训
10、局域网的认识与组建操作实训
11、语音跳线的制作
12、程控交换机的认识及编程
13、语音网络的认识及系统组建
14、有线电视网络的认识
15、线路故障的判断与处理操作实训
16、指定线路的连接操作实训
17、设计并安装一个简易应用系统操作实训
