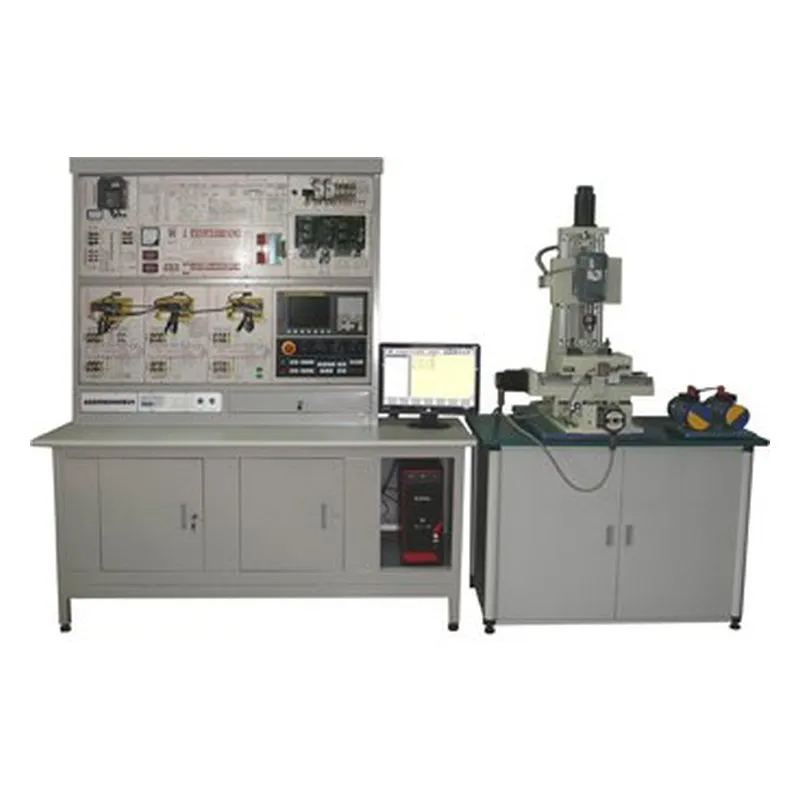

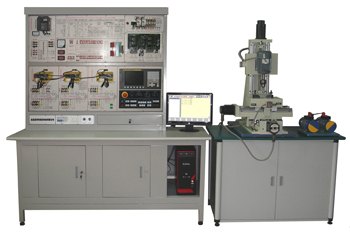

一、PG-FMB型 数控铣床电气控制与维修实训台特 点：
◆系统由数控铣床电气控制与维修实训台和半实物组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床装配调试、数控编程与加工操作等到多项教学实训。
◆系统采用开放式结构，将一台数控铣床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
◆数控系统单元采用法那科 “FANUC 0i Mate MC”数控系统。
◆半实物数控铣床采用直线圆形高碳钢导轨，具有一定的铣削能力，可对有机玻璃、塑料等材料进行简单铣削加工，具有真实数控铣床的机械运动，X、Y、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由三菱变频器驱动，实现无级调速控制。
二、技术性能：
1. 输入电源：三相四线380V±10% 50Hz
2. 装置容量：＜2kVA
3. 实训台外形尺寸：180cm×70cm×189cm，
三、配置及功能：
1. 控制屏采用铁质双层亚光密纹喷塑结构。
2. 电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源，控制屏的供电由钥匙开关和启停开关控制，电压表监控电网电压。
3. X/Y/Z进给轴均采用βi系列交流伺服电机驱动。
4. 主轴电机由变频器进行无级调速。
5. 数控铣床电气控制与维修实训台设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；在实训台上有LCD点阵图滚屏显示故障代码,具有数控铣床的故障维修考核功能。
四、半实物数控铣床参数：
●主轴夹头装夹范围：φ1-13 mm
●工作台面积 ：300×200 mm
●工作台T型槽数及宽度 ：3×10mm
●X/Y/Z轴行程：200×200×150mm
●定位精度：0.02 mm
●主轴电机功率：180W
●主轴*高转速：1500rpm
●外形尺寸：700×600×800 mm
五、部分实训项目：
1. 数控铣床电气系统的设计
2. 数控系统的初始化
3. 数控系统的参数设置
4. 输入输出信号的使用
5. 机床参考点的设置
6. 进给驱动单元的调试与应用
7. 主轴变频器的调试与应用
8. 数控系统的通讯
9. PLC编程及应用
10. 数控铣床故障诊断与维修
11. 数控铣床编程操作与加工
