智能考核系统（网络型）
一、产品特点

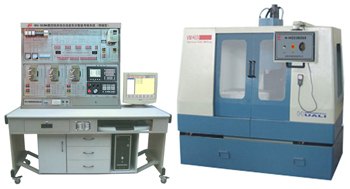

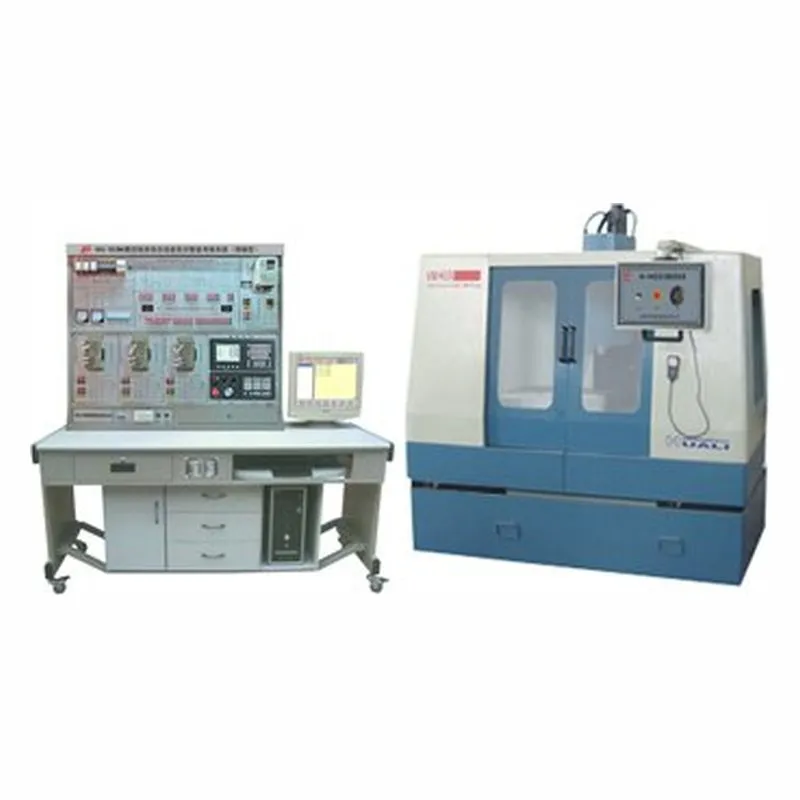

1.PG-G983MA型 数控铣床综合技能实训智能考核系统（网络型）由数控铣床实训台和数控铣床实物组成，不仅可作为数控铣床电气故障的维修实训设备，也可作为数控铣床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床编程与加工操作等多项功能；
2.学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；
3.完全采用工业化的器件，将一台数控铣床的电控系统的每一环节在实训台上进行分解展示；
4.模块化结构设计，并设计有强电柜，便于实现数控铣床各个环节的实训教学；
5.设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；在实训台有LCD点阵图滚屏显示故障代码，具有数控铣床的故障维修考核功能。
二、技术性能
1. 输入电源：三相四线380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃
3. 装置容量：＜5kVA
4. 外形尺寸：180cm×70cm×189cm
三、实训装置的基本配置及功能
1. 控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；
2. 电源部分：采用三相四线380V交流电源供电，漏电保护器控制总电源。
3. 数控系统单元：采用广数GSK983M数控系统；
4. 驱动模块：X/Y/Z进给轴均采用伺服电机驱动；
5.主轴模块：主轴电机为三相异步电机，由三菱变频器进行无级调速。
四、XK7130型数控铣床技术参数
■工作台面积： 700×300mm
■三向行程（X/Y/Z）： 500×300×360mm
■主轴锥度： BT30
■T形槽数及宽度： 3×14mm
■工作台*大承重： 100KG
■主轴电机功率： 2.2kw
■主轴转速： 100～4000rpm
■外形尺寸： 165×155×200cm
■机床重量： 1600kg
五、实训项目
1. 数控铣床电气系统的设计
2. 数控系统的初始化
3. 数控系统的参数设置
4. 输入输出信号的使用
5. 机床参考点的设置
6. 进给驱动单元的调试与应用
7. 主轴变频器的调试与应用
8. 数控系统的通讯
9. PLC编程及应用
10. 数控铣床故障诊断与维修
11. 数控铣床编程操作与加工
