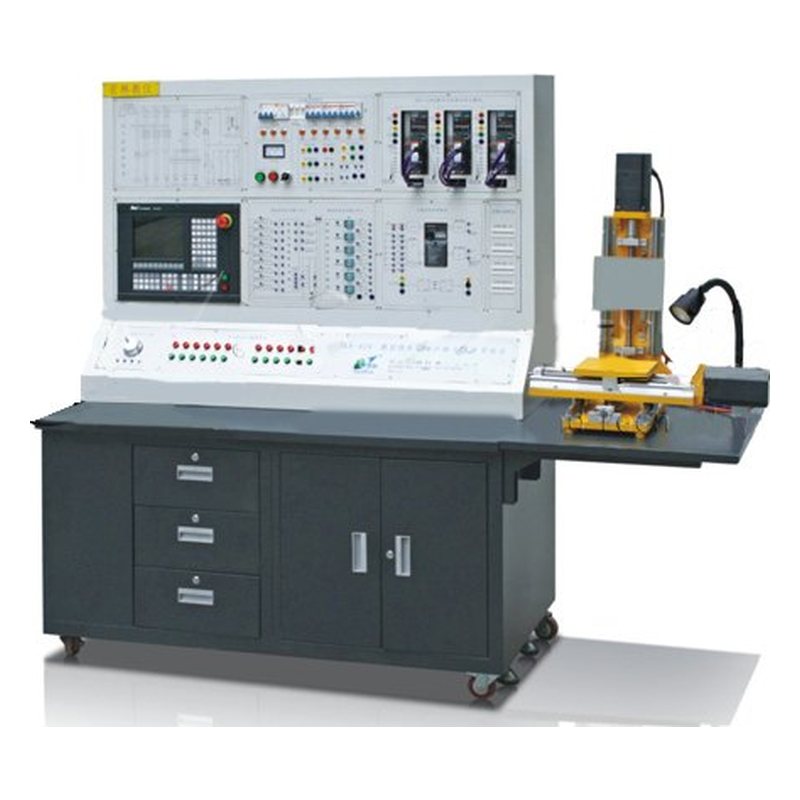

PG-JSX02 数控铣床故障诊断与维修试验台是为了满足学生学习数控编程、数控加工、数控系统检测与维修为目的,而专门开发的一套实用型的数控实训台。系统主要由数控加工部分、数控故障检测部分等二部分组成。可以使学生掌握数控车床控制系统的控制原理、CNC系统编程、铣床电器安装及调试、数控系统故障诊断与维修、零件编程及实时加工等多项实验内容。操作贴近于工业数控车床。另外,本系统可根据课程要求,完成相关的课程设计或毕业设计。
PG-JSX02 数控铣床故障诊断与维修试验台由输入输出信号控制系统;主轴变频调速控制系统、伺服驱动控制系统; (可配置步进驱动)、实验台(高精度数控十字滑台)组成。
一、主要实验项目
1、数控系统操作编程与故障排除实验
2、主轴变频调试与故障诊断实验
3、伺服驱动的控制与故障诊断实验
4、变频系统的控制与故障诊断实验
5、数控电气控制原理设计与故障检测实验
6、数控系统输入输出接口配置及模拟运行实验
7、数控电气接口板设计与制作实验
8、冷却系统的控制与故障检测培训
9、三轴控制系统故障检查和排除训练
10、机床传感器接线、维修和故障排除训练
11、伺服系统的硬件设计
12、滚珠丝杠机械设计
13、直线滑轨机械设计
14. PLC编程与应用
15、低压电气元件的原理、性能及接线
16、数控系统的调试与参数设置等
二、技术参数
1.工作台尺寸: 450*450*650 mm
2.导轨:高精密线性导轨
3.丝杆：精密滚珠丝杆
4.工作电源:三相380VAC±10%, 50Hz
5.主轴电机: 60W
6.主轴*高转速: 1500rpm
7.变频器: 0.75 KW三菱变频器
8.工作环境: <=90% (40℃)
9.直流电源: 24VDC±10%, 2A;
10.安全保护:本实验台所有电器元件均通过国家相关的安全标准,电路系统带有过载保护、短路保护、漏电保护等保护功能,外部插线均采用具有高绝缘性能且带护套插座的安全试验快插导线
