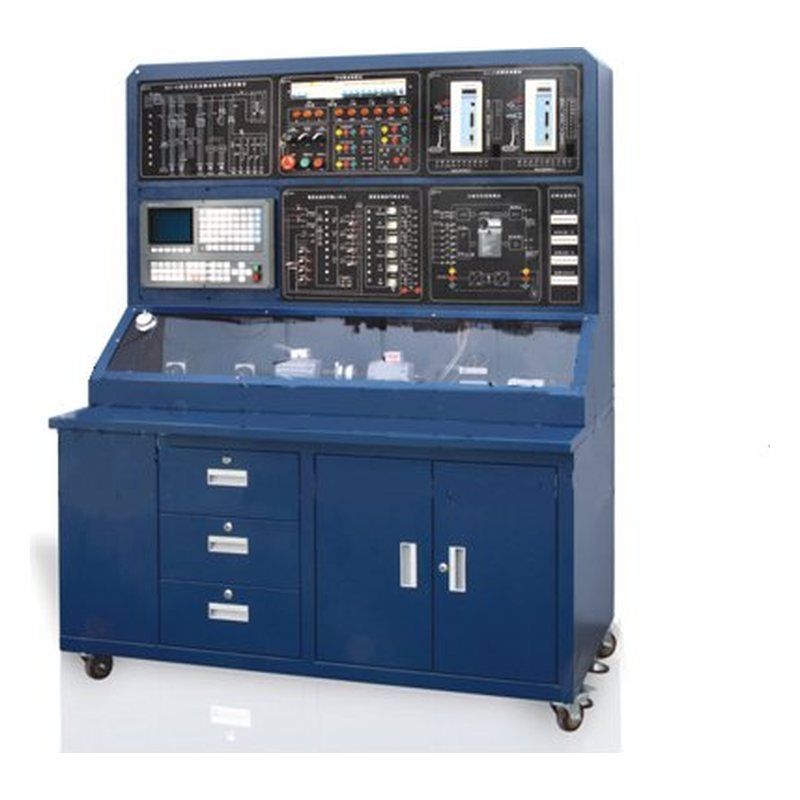

PG-JSX04数控铣床故障诊断与维修试验台是为了满足学生学习数控编程以及数控系统检测与维修为目的,而专门开发的一套经济型的数控实训台,该实训台采用开放式结构、模块化组合设计。可以使学生掌握数控铣床控制系统的控制原理、CNC系统编程、铣床电器安装及调试、数控系统故障诊断与维修等多项实验内容。另外,本系统可根据课程要求,辅助完成相关的课程设计或毕业设计。
一、主要配置系统
1.数控系统; (数控系统可根据用户实际需求配置)
2.电气控制与故障检测系统;
3.输入输出信号控制系统;
4.主轴变频调速控制系统
5.主伺服驱动控制系统; (可配置步进驱动)
二、主要实验项目
1、数控铣床系统操作编程实验
2、主轴变频调试与故障诊断实验
3、驱动装置控制与故障诊断实验
4、变频系统的控制与故障诊断实验
5、数控电气控制设计与分析实验
6、数控系统输入输出接口配置及模拟运行实验
7、数控铣床操作面板设计与制作实验
8、各种零部件加工编程实验
9、冷却控制培训
10, PLC程与应用
11、低压电气元件的原理、性能及接线
12、数控系统的调试与参数设置
三、技术参数
1.工作电源:三相380V±10%, 50Hz
2.伺服驱动:台达系列
3.主轴电机: 60W
4.主轴*高转速: 1500rpm
5.变频器(可选择不同品牌) : 750W
6.工作环境: <=90% (40℃)
7.直流电源: 24VDC±10%, 2A;
8.安全保护:本实验台所有电器元件均通过国家相关的安全标准,电路系统带有过载保护、短路保护、漏电保护等保护功能,外部插线均采用具有高绝缘性能且带护套插座的安全试验快插导线。
