特点:

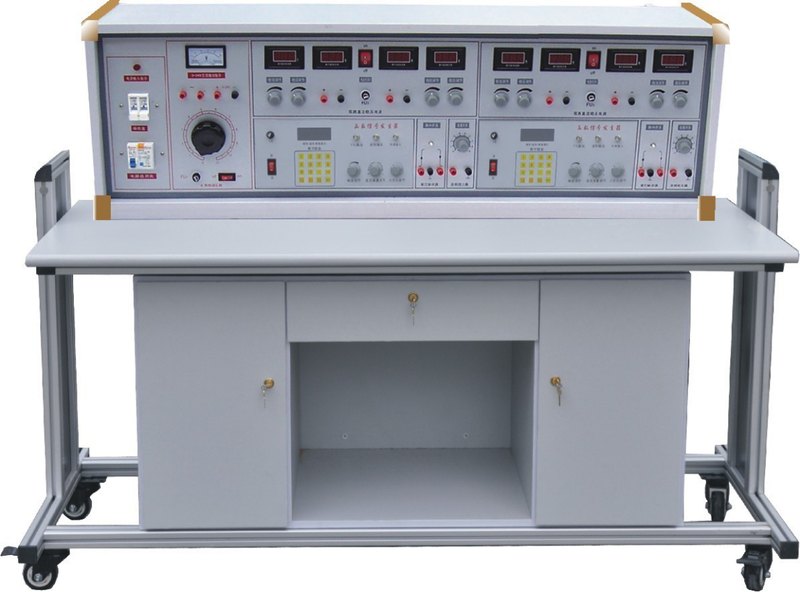

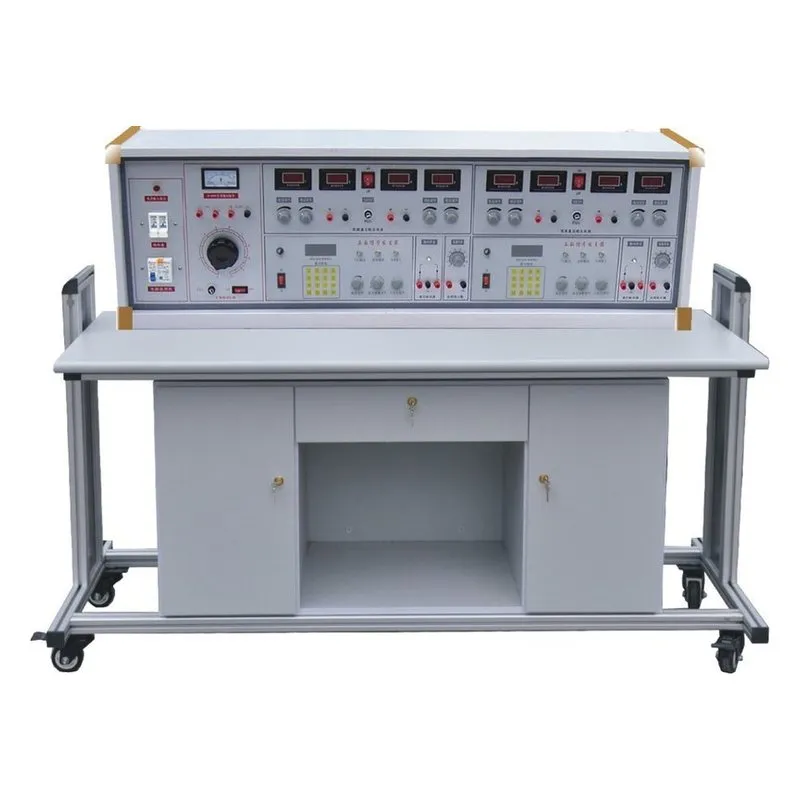

PG-DLC01型 模拟电路应用创新实验装置具有较完善的安全保护措施，较齐全的功能。实验屏配通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。模拟电路应用创新实验装置实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围:
模拟电路应用创新实验装置适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。
三、技术性能：
1、输入电源：单相三线 ～220V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：150Kg
5、外形尺寸：2000mm×700mm×1500mm
四、实验装置基本配置及功能：
本实验台主要由实验屏、实验创新模块、实验桌等到组成。
（一）实验屏
1、实验台构成与性能:共用部分
1.1.电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
1.1.3可调交流电源：一台0.5KVA单相0～250V输出。
二组独立部分
A组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
B组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
C组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.6外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.7电路插扳：电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。
1.8透明创新实验元件模块：创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。
2、实验桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
五、实验内容：
1．二极管的正、反相特性
2．晶体三极管的输入、输出特性
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反馈对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用
(多种模拟运算电路)
10．集成运算放大器非线性应用
（多种波形发生器）
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源
(设计性实验)
16．集成直流稳压电源
17．单结晶体管特性
18．单结晶体管触发电路
19．晶闸管简单测试
20．晶闸管可控整流电路
