一、产品概述

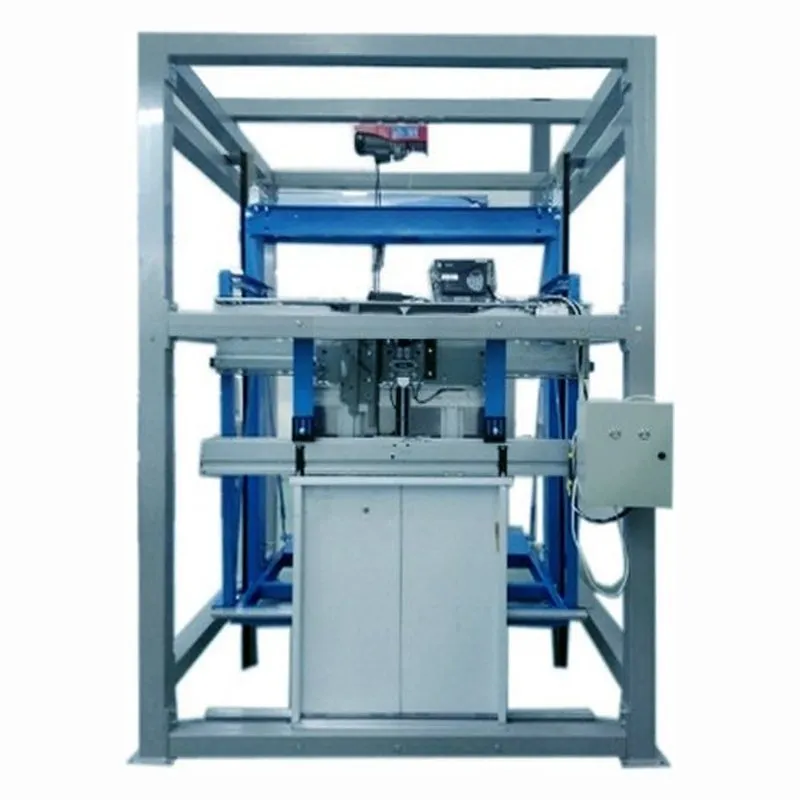

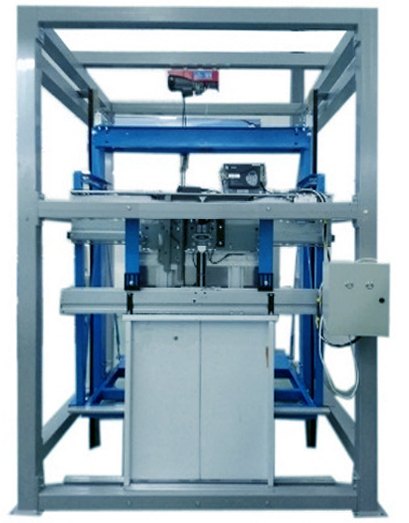

PG-DJT1001型 电梯（轿-厅）门系统装调实训平台由钢结构框架、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机等部件组成。学生根据随机文件资料说明，在钢结构框架上进行安装与调整，使其符合电梯门系统相关规范要求。
二、设备功能:
1、产品采用真实机构器件；
2、框架整体环氧聚塑喷涂、磷化喷塑或者喷塑处理，不外露底层材料；
3、整体外观简洁明了，占地空间小；
4、方便学员对门系统内部结构的认识及操作；
5、方便指导老师对于学员的操作指导及安全监管；
三、技术参数:
1、电源输入：单相三线 AC220V 50Hz；
2、工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3、门机：永磁同步变频门机；
4、开门宽度：800mm；
5、门高度：1000mm；
6、轿门材料：不锈钢板；
7、层门材料：不锈钢板；
8、整机功耗：0.5kW；
9、整机重量：400kg；
10）.外形尺寸：2000×1600×3000（宽×深×高）。
四、实训项目：
1、电梯层门地坎的拆装与调整；
2、电梯层门门框的拆装与调整；
3、电梯层门上坎的拆装与调整；
4、电梯层门门扇的拆装与调整；
5、门机的安装与调整；
6、电梯轿门的安装与调整；
7、门刀的安装与调试；
8、电梯层轿门地坎尺寸的调整；
9、电梯门机参数的设置与调试；
10、电梯开关门的调试 ；
11、电梯门系统的保养；
12、层轿门联动实训。
五、配置清单
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | 框架 | 1 | 套 | 整体框架由标准方形管拼接成型，表面喷漆处理 |
| 2 | 导轨支架 | 1 | 套 | 表面喷塑处理，L型、采用槽型孔，方便调节位置 |
| 3 | 导轨 | 2 | 套 | T75-3/B |
| 4 | 层门装置 | 1 | 套 | 中分式，拉簧式强迫关门方式 |
| 5 | 层门地坎 | 1 | 套 | 铝合金，含支架 |
| 6 | 轿门地坎 | 1 | 套 | 铝合金 |
| 7 | 中分变频同步门机 | 1 | 套 | 开门方式：中分； 开门宽度：800mm； 输入电压：单相220V -15%～20%； 一体化门机控制器，含安装支架 ； |
| 8 | 层门门扇 | 1 | 套 | 不锈钢 |
| 9 | 轿门门扇 | 1 | 套 | 不锈钢 |
| 10 | 门框 | 1 | 套 | 不锈钢 |
| 11 | 电动葫芦 | 1 | 台 | 2T |
| 12 | 光幕 | 1 | 套 | 配套 |
| 13 | 门刀 | 1 | 套 | 成套 |
| 14 | 轿厢龙门架 | 1 | 套 | 槽钢表面喷塑处理 |
| 15 | 随机资料 | 1 | 份 | 实训指导书等资料 |
