一、设备概述：

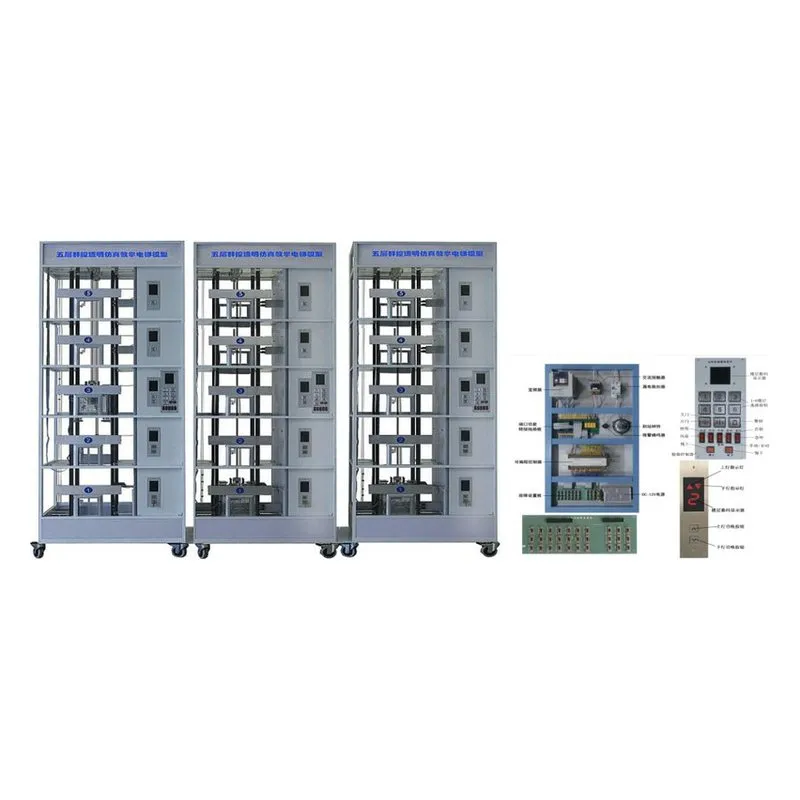

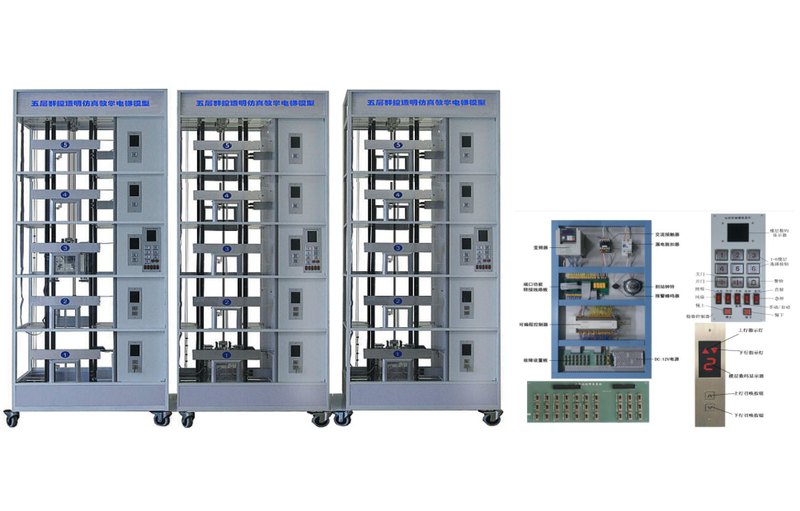

PG-DT1005Q型 群控电梯实训考核设备采用交流变频调速器与 PLC 通过开关量或数字量两种模式进行控制，并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯，每部电梯都由一台 PLC 控制，PLC 之间通过 RS-485 串行通讯卡交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。通过它，学生不但可以提高故障的检测和排除能力，还可以了解多台 PLC 联机编程原理从而提高编程技能。适用于大中专院校、技校、职业学校或电梯专业使用。
二、技术参数：
（1）输入电源：AC380V±5%(三相五线) 50Hz
（2）额定功率：≤1KW
（3）环境温度：-10℃～40℃
（4）相对湿度：≤85%
（5）外形尺寸：1980×660×3000mm
（6）控 制 柜：800×480×1850mm
（7）变 频 器：FR-E740-0.75K-CHT
（8）ＰＬＣ：三菱 FX3u-64MR
（9）控制方式：开关量/数字量双控及 VVVF 技术
（10）层 数：五层五站×三台
（11）曳引电机功率：90W/380V
（12）设备重量：1000Kg
三、产品结构：
（1）井道框架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，采用钢架结构。
曳引电机：鼠笼式三相感应电动机，采用变频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
（2）制动器：只在电梯通电运转时松闸，当电梯停止时制动，并保持轿厢位置不变，工作电压为 AC220V。
（3）控制器：采用蜗轮蜗杆减速器，具有精度高、效率高、噪音低的特点。曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
控制柜：
（4）变频器：根据 PLC 给出的指令，对电机的运行频率、电压进行调制，使电机平衡。
可编程序控制器(PLC)：控制电梯的运行状态，根据内呼或外呼信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号、顺向载停、反向保留信号、自动关门等功能。
（5）安全及门锁回路：由继电器回路组成，门锁、急停开关的通断决定安全回路的正常与否，以使 PLC 判断电梯是否处于安全状态。
（6）导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
（7）轿厢：由曳引钢丝绳悬挂，通过曳引轮另一端连接对重，在导轨上运行，轿厢装备自动门，门上装有联锁开关，当门关闭后电梯才能启动，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
（8）对重：与轿厢连接，作用是平衡轿厢的重量。
（9）层门：门上有门锁开关，当层门关闭后，电梯才能启动。
（10）操纵箱：设在井道正面左侧，模拟乘客在轿厢内选层的信号输入设备
（11）数字显层器：七段数码管显示轿厢所在楼层“1”、“2”、“3”、“4”、“5”选层 按钮、开关门铵钮
（12）方向指示灯：电梯运行方向指示
（13）超重指示灯：电梯超重时指示(带声音报警) 电源锁：开关电梯电源，即首层外呼盒
（14）减速信号系统：由永磁感应器构成，提供轿厢停层位置信号
（15）终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
四、设备实验项目：
（1）电梯单梯运行演示；
（2）电梯群控运行演示；
（3）电梯安全保护装置演示；
（4）电梯门系统运行演示；
（5）电梯运行状态监控；
（6）电梯运行调速实训；
（7）电梯门机调速实训；
（8）电梯排故实训；
（9）电梯编程实训。
