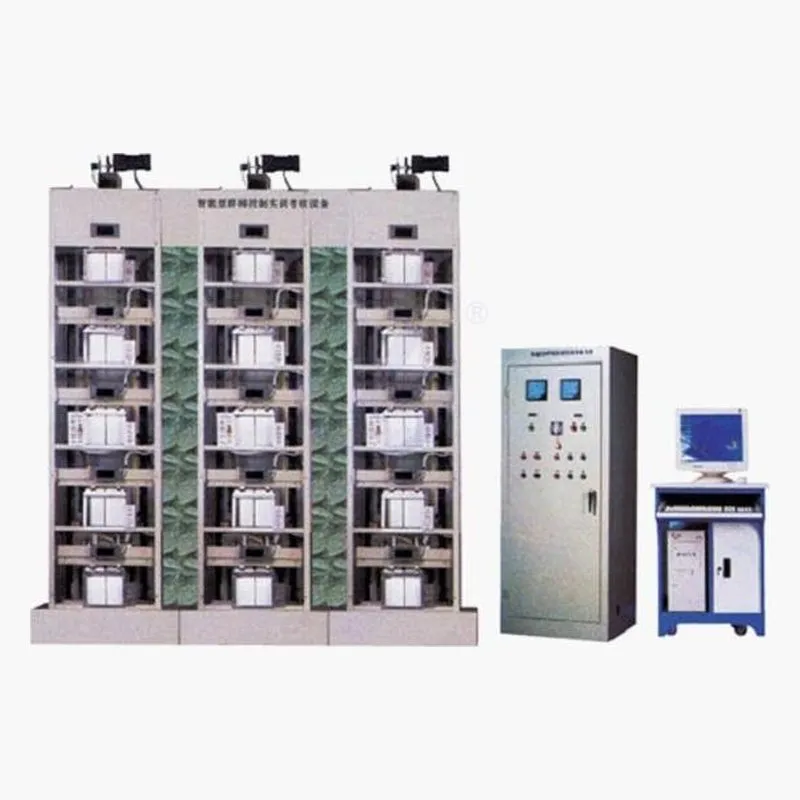

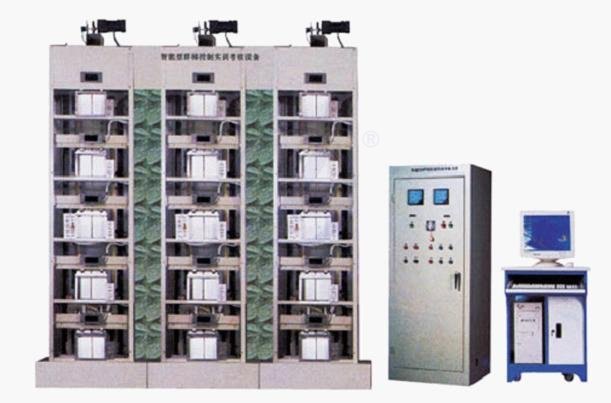

PG-DT106JS型 智能网络型群梯控制实训考核设备(技师型)采用交流变频调速器与PLC通过开关量或数字量两种模式进行控制，并且设置了常见的几十项电路故障供学生实操。采用三台五层群控电梯，每部电梯都由一台PLC控制，PLC之间通过RS-485串行通讯卡交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。通过智能网络型群梯控制实训考核设备(技师型)，学生不但可以提高故障的检测和排除能力，还可以了解多台PLC联机编程原理从而提高编程技能。其控制元件全电脑化，可编程，电动机驱动采用进口变频调速器，功能与真实的变频调速电梯相同，具有全集选功能，能自动平层，自动关门，响应轿内，外呼梯信号。智能网络型群梯控制实训考核设备电梯外罩采用透明有机玻璃制造，内部一目了然，内部构件基本全部采用不锈钢，耐腐蚀性能良好，维修保养简单。智能网络型群梯控制实训考核设备(技师型)的通讯接口采用开放式结构，且可以联入教学网络中，可以成为楼宇智能化控制系统的一部分。智能网络型群梯控制实训考核设备(技师型)系统，可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用。
一、技术参数：
输入电源：AC380V±5%(三相五线) 50Hz
额定功率：≤1KW
环境温度：-10℃～40℃
相对湿度：≤85%
外形尺寸：1980×650×2500mm
门口尺寸：200×200（宽×高）
控 制 柜：800×480×1850mm
变 频 器：FR-E540-0.4K-CH
Ｐ Ｌ Ｃ：三菱FX2N-64MR
控制方式：开关量/数字量双控及VVVF技术
层 数：五层五站×三台
曳引机功率：90W/380V
设备重量：1000Kg
二、产品结构：
该模型电梯主要由以下部分组成：
1、井道框架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是不锈钢架结构。
2、曳引机：位于框架顶部，是电梯的动力装置，安装在两条承重梁上，他主要由以下部分组成：
（1）电动机：三相感应电动机，采用变频变压（VVVF）驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时,使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
（2）制动器：只在电梯通电运转时松闸，当电梯停止时制动并保持轿厢位置不变，工作电压AC220V。
（3）减速器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。
（4）曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的摩擦力。
3、控制屏：
（1）变频器：根据PLC给出的指令，对电机的电源频率、电压进行调制，使电机运行平稳。
（2）可编程序控制器（PLC）：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向截停，反向保留信号，自动关门等功能。
（3）安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以便PLC判断电梯是否处于安全状态。
4、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
6、对重：与轿厢连接，作用是平衡轿厢的重量。
7、层门：门上有门锁开关，当层门关闭后，电梯才能启动。
8、操纵箱：设在框架正面左则，模拟乘客在轿厢内选层的信号输入设备，包括： 数字显层器：七划数码显示轿厢所在楼层。
（2）“1”，“2”，“3”，“4”，“5”选层按钮。
（3）关门按钮。
（4）方向指示灯：电梯运行方向指示。
（5）司机/自动开关。
9、减速信号系统：由永磁感应器构成，提供轿厢停层位置信号。
10、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
三、基本配置：
| N0 | 配置名称 | 型号 | 规格（长×宽×高） | 单位 | 数量 | 备注 | |
| 群梯控制实训考核设备 | |||||||
| 1 | 三台五层五站教学透明电梯 | PG-911 | 650×650×2500mm | 台 | 3 | ||
| 2 | 控制柜 | PG-911B | 800×480×1850mm | 套 | 1 | ||
| 3 | 计算机系统 | 联想启天 | 套 | 1 | P4级自配 | ||
| 4 | 电脑桌 | 张 | 1 | 自配 | |||
| 5 | 高级五轮转椅 | 张 | 1 | 自配 | |||
| 6 | 手持编程器 | FX-20P | 只 | 1 | |||
| 7 | 编程电缆 | SC09 | 条 | 1 | |||
| 8 | 电源电缆 | 条 | 1 | ||||
| 9 | 群梯实验说明书 | 本 | 1 | ||||
| 10 | 群梯编程辅助考核软件 | 套 | 1 | ||||
| 11 | FX系列编程手册电子版 | 光盘 | 张 | 1 | |||
| 12 | 三菱变频调速器PLC说明书 | 套 | 1 | ||||
