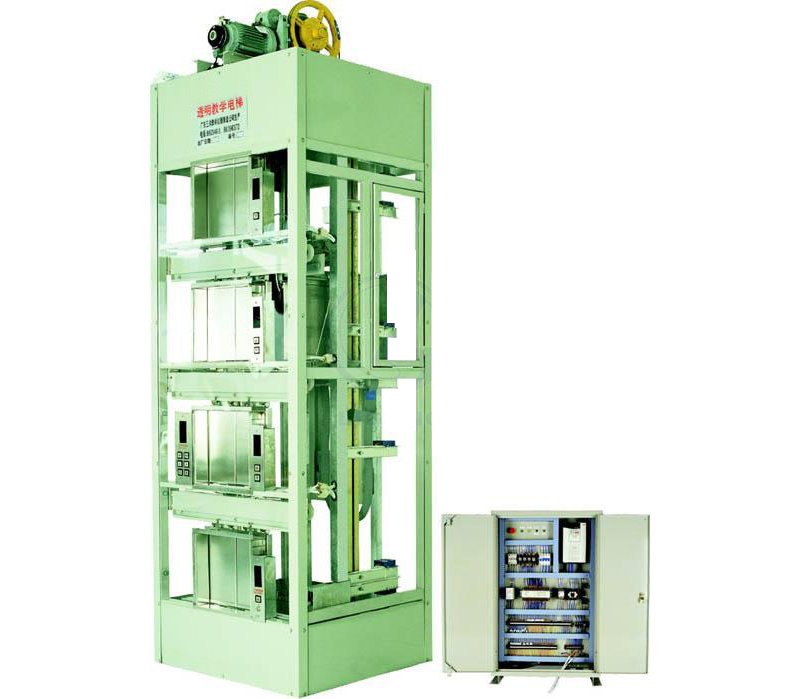

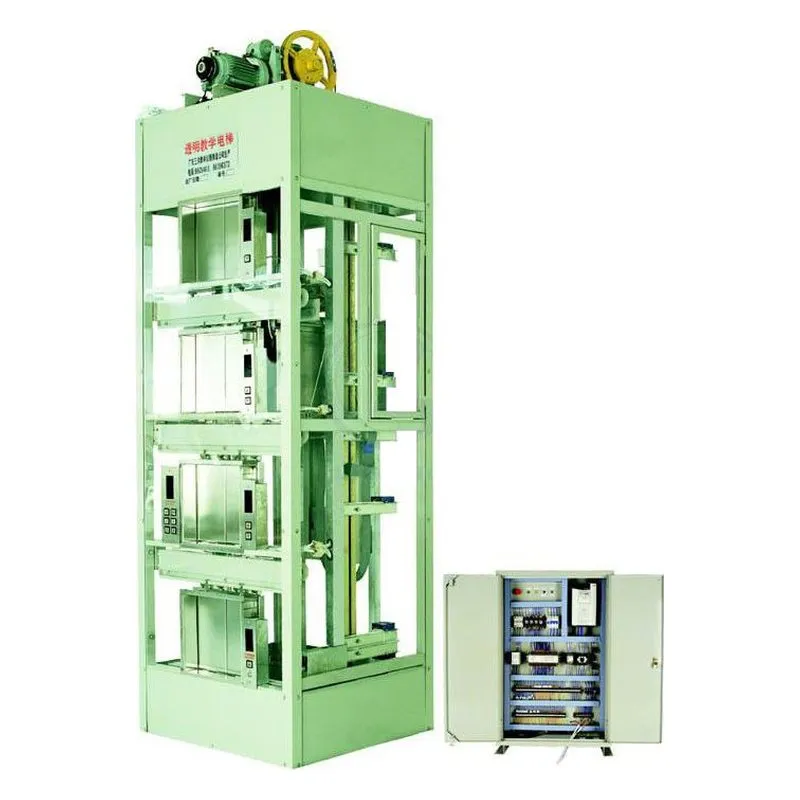

一、PG-DT402型 透明仿真模拟电梯设备概述：
PG-DT402型 透明仿真模拟电梯是为大中专院校、职业技校电梯工程及自动化课程演示教学而设计的，其控制元件全电脑化，可编程，电动机驱动采用进口变频调速器，功能与真实的变频调速电梯相同，具有全集选功能，能自动平层，自动关门，响应轿内，外呼梯信号。透明仿真模拟电梯是真实电梯的缩小版，框架采用实际电梯框架，为使内部构造讲解直观，外罩采用进口透明有机玻璃制造，内部一目了然，内部构件全部采用镀锌处理，耐腐蚀性能良好，维修保养简单。 透明仿真模拟电梯模型可作自动化专业的电梯程序教学与故障排除实习之用，也可作职业技校的电梯安装维修演示操作之用。
二、设备结构：
1、井道柜架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是钢架结构。
2、曳引机：位于柜架顶部，是电梯的动力装置。安装在两条承重梁上，他主要由以下部分组成：
1)电动机：鼠笼式三相感应电动机，采用交流变频(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的合适感。
2)制动器：只在电梯通电运转时间松闸，当电梯停止时制动并保持轿厢位置不变，工作电压DC110V。
3)控制器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。
4)曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
3、控制屏：
1)变频器：根据PLC给出的指令，对电机的电源频率、电压进行调制，使电机平衡。
2)可编程序控制器(PLC)：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向堆停，反向保留信号，自动关门等功能。
3)安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以使PLC断送电梯是否处于安全状态。 4、导 轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5、轿 厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在
导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。 6、对 重：与轿厢连接，作用是平衡轿厢的重量。
7、层 门：门上有门锁开关，当层门关闭后，电梯才能启动。
8、操纵箱：设在柜架正面左侧，模拟乘客在轿厢内选层的信号输入设备，包括：
1)数字显层器：七段数码显示轿厢所在楼层
2)“1”、“2”、“3”、“4”选层按钮
3)关门铵钮
4)方向指示灯：电梯运行方向指示
5)电源锁：开关电梯电源，即首层外呼盒
9、减速倍系统：由永磁感应器构成，提供轿厢停层位置信号
10、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
三、主要参数：
1）电梯轿厢尺寸：600×500×560（宽×深×高），外尺寸。
2）门口尺寸：380×470（宽×高）
3）井道框架外围尺寸：980×820×4000（宽×深×高）。
4）设备自重：约600㎏。
5）曳引机功率：0.75KW。电压380V或220V两种。
6）额定电流：2.5A。
7）供电电源：三相五线，380V，50HZ。
8）变频器：三菱A540。
9）可编程控制器（PLC）：日本三菱FX系列。
10）控制方式：集选（JX）。
11）电梯层站：4/4。
四、考核故障说明
1．感应器故障：减速信号、平层信号等16个故障点
2．触点、开关、按钮故障：各类开关、按钮故障等18个故障点
3． PLC输出继电器故障：内选按钮灯输出继电器损坏、显示输出继电器损坏等10个故障点
五、设备配置
| 序号 | 名 称 | 单位 | 数量 |
| 1 | 四层四站电梯井道实验装置 | 台 | 1 |
| 2 | 电源控制装置 | 张 | 1 |
| 3 | 配套易损器材 | 套 | 1 |
| 4 | 工程材料 | 套 | 1 |
| 5 | 配套资料袋 | 套 | 1 |
