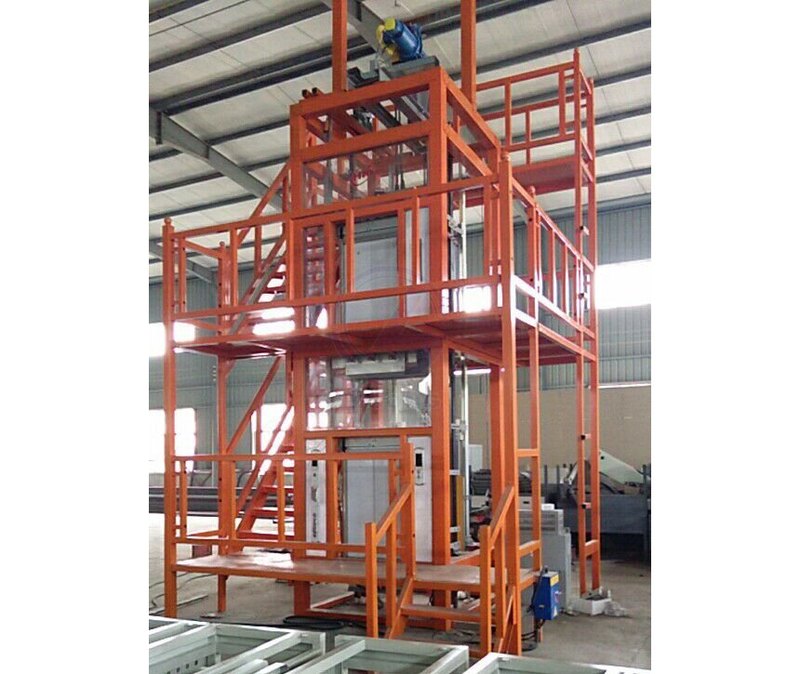

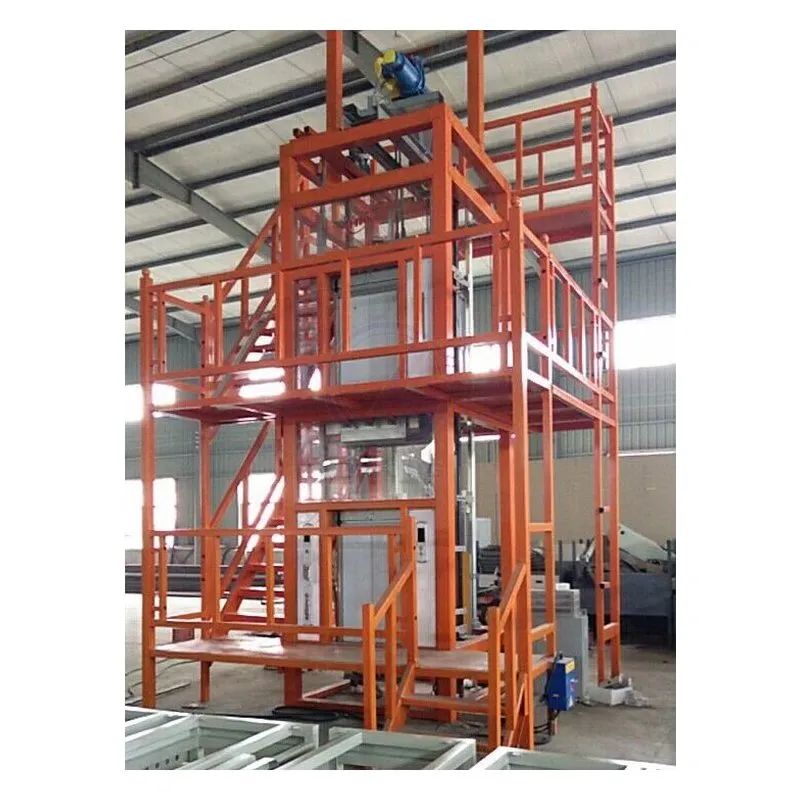

一、PG-DTS1001型 电梯安装维修与保养实训考核平台设备概述
设备是根据电梯安装、维修与保养职业岗位的日常工作任务及其能力要求，采用现阶段电梯的主流部件和控制方式开发的一种实训平台。电梯安装维修与保养实训考核平台适合于职业院校和技工学校建筑设备安装专业、楼宇自动化专业、机电设备安装及电气技术应用等专业的《电梯安装与维修》的教学与实训。
设备由电梯井道、电梯总成、操作台和电气控制等四个单元组成。导轨、轿厢、曳引机、限速装置、对重等机械部分采用现阶段主流电梯的标准部件或配套的机构，且从部件产生到安装、调试、运行严格执行国家相关技术标准。独特的井道，不仅方便进行教学与实训，而且营造了电梯安装、维修与保养的真实情景。电梯安装维修与保养实训考核平台设备由控制系统采用串行通信的VVVF微机电梯控制系统，曳引电机采用现阶段电梯主流曳引电机—变频调速的“永磁式同步电机”。电梯安装维修与保养实训考核平台具有电梯运行的真实功能，又科学、合理的整合电梯安装、维修与保养的学习功能，是该装置的特点。
实训时，采用将轿厢与对重块卡紧在导轨上方式防坠、采用防护网防止工具、零件等物品坠落伤人，采用光幕屏蔽井道，防止学生或动物误入井道等多重安全防护措施，保证教学与实训的安全。
二、电梯实训考核设备技术参数
◎ 工作电源：三相五线供电AC 380 V /220 V ±7.5% 50Hz;
◎ 参考尺寸：4500 × 3700 ×8000 mm （长×宽×高）;
◎ 安全保护措施：具有接地保护、过流、过载、漏电保护及防摔、 防撞保护功能，符合相关的国家标准;
◎ *大功率消耗≤7.5 kW。
三、电梯实训考核设备配置清单：
| 规格型号 | 额定载荷 | 升降行程 | 台面尺寸 |
| SJG实训电梯1 | 500kg | 5米 | 1.4*1.35米 |
四、实训电梯主要用料明细：
| 序 号 | 材料名称规格 | 用途 | 产地 |
| 1 | δ3mm花纹钢板sus304不锈钢 | 门 | 上海宝钢 |
| 100*40H16方管 | 横轴架 | ||
| 10# 轨道型钢 | 导轨 | ||
| 100*40矩形管、δ14,16钢板 | 门架面板 | ||
| 横 轴 架 | |||
| 2 | 液 压 泵 CBN系列齿轮泵 | 液压系统 | 泰兴鼎坤 |
| 液压油46# | 上海 | ||
| 双层高压油管 | 威阳西北橡胶 | ||
| 油缸筒Φ60*5 ×2 | 无锡四方精密无缝管 | ||
| 活塞杆 Φ40 ×2 | 泰兴鼎坤 | ||
| 密封件、防尘圈 | 台湾鼎基 | ||
| 3 | 电机 | 380V 2.2Kw | 荣成市华宇机电有限公司 |
| 电器原件 | 电源线路控制 | 正泰集团 | |
| 4 | 其他配件 | 滑轮、链轮 | 泰兴鼎坤 |
| HRB轴承、钢珠 | 哈 尔 滨 | ||
| 链条、照明灯 | 泰兴鼎坤 | ||
| 其他 | 使用说明书/保修卡/合格证 |
五、实训电梯详细用料配置：
| 序号 | 名称 | 技术规格 | 备 注 |
| 1 | 门 | δ3mm花纹钢板sus304不锈钢 | |
| 60*40 | H16方管 | ||
| 2 | 道轨 | 10# | 轨道C型钢 |
| 3 | 门架面板 横轴架 | 100*40δ10 11 | 矩形管钢板 |
| 4 | 油缸筒 | ￠60*5（2只） | 内径精磨 |
| 5 | 活塞杆 | ￠40（2只） | 高碳铬轴承钢（外径精磨） |
| 6 | 活塞 | ￠60（2只） | 耐磨铸铁 |
| 7 | Y型密封圈 | ￠60（2只） | 华而卡 |
| 8 | 台面 | 1.4*1.35*2.5 | 3mm厚花纹板及70×70H16方管 |
| 9 | 高压油管 | DN848MPa | 咸阳航空油管 |
| 10 | 液压件接头 | ￠8 | 苏州 |
| 11 | 电磁阀 | JBZE8 | 苏州 |
| 12 | 高压齿轮泵 | E304 | 泰兴鼎坤 |
| 13 | 控制变压器 | BK50C-380V220V36V24V12V6V | 德力西 |
| 14 | 交流接触器 | CJXZ-1210 | 德力西 |
| 15 | 中间电磁继电器 | JZX－22FD－4Z | 德力西 |
| 16 | 行程开关 | LX19-001 | 德力西 |
| 17 | 按钮 | NB4 | 德力西 |
| 18 | 电磁阀 | 直流－24V | 德力西 |
| 19 | 漏电断路器 | DZ47-36 D10 | 德力西 |
| 20 | 双色信号灯 | AD16-22D/S | 德力西 |
| 20 | 额定载荷 | 500kg | 操作高度5000mm |
注：自产品交货起壹年内，正常使用情况下，由于产品质量原因(非使用不当等人为原因)造成的设备故障，免费保修。
