一、设备配置及参数

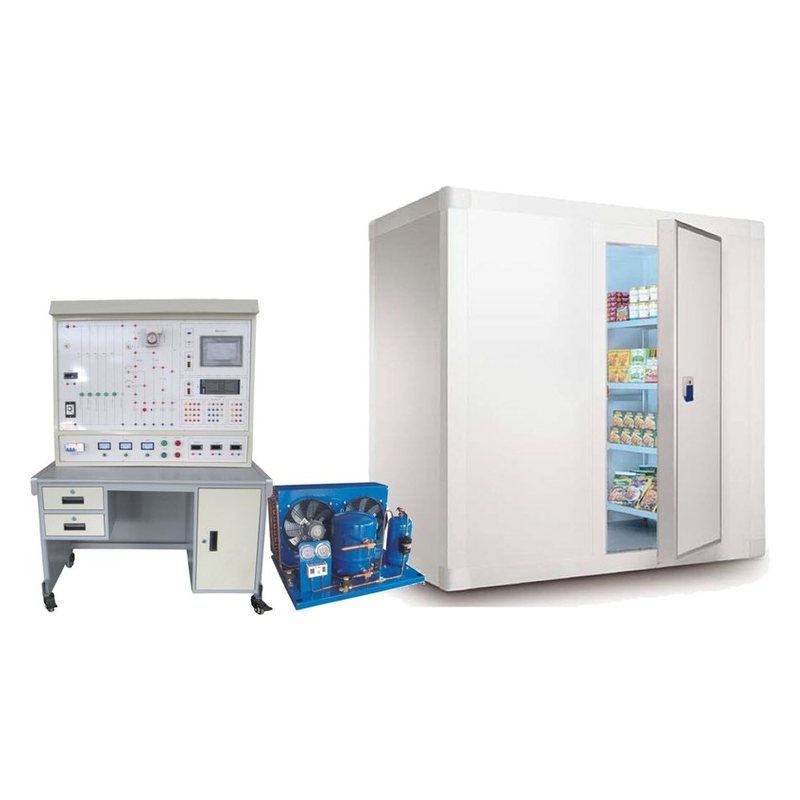

1、PGL-ZL1005A型 冷库安装实训装置采用真实工业半封闭制冷机组和真实冷库, 库体采用装配式冷库。
2、冷库库板厚度100mm，库板面板为0.5mm彩钢板，内部保温材料采用硬质聚氨酯泡沫塑料，性能要符合相关国家标准。库板采用凸凹槽、偏心挂钩拉紧的拼接形式。
3、冷库库板的防火等级为B1级。
4、冷库安装实训装置设有电流型漏电保护、过载保护、接地保护，高低压保护等可对人身及设备进行有效保护，安全符合国家标准。
5、总控台采用铁质双层喷塑结构，优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。
6、总控台操作面板文字符号用现代彩色蚀刻喷描技术处理，面板标识清晰且经久耐用。
7、总控台桌面为防火、防水、耐磨高密度板，设有抽屉。
8、实训桌底部装有四个带锁定功能的万向轮。
9、总控台设有独立电脑放置位置。
10、提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
11、指针式电压表量程为0～450V，精度2.5级。
12、数显温度表可以输入4-20mA标准信号，采用PT100传感器，测量范围-50～50℃,精度0.5级。
13、主机实训模块采用S7-1200控制器，控制点数DI14/DQ10；板载 6个高速计数器和 4个脉冲输出；支持以太网通信的通信模块(连接到控制器的左侧)，8个用于 I/O 扩展的信号模块；运行速度0.04 ms/1000 条指令；具有以太网和RS485通信端口，用于编程、HMI 和 PLC 间数据通信调试过程以及控制器和人机界面的通信。
14、温度采集模块配置16路的模拟量输入。
15、触摸屏采用7寸液晶显示，65536色，PROFINET通讯接口，8个按键，用户内存10MB，带一个USB接口，报警数量1000个，报警类别32个，支持画面100张，变量800个，支持配方和归档处理。用于系统主机单元以太网通讯，控制和显示各单元的运行状态。
16、冷库电气控制考核面板上印有小型冷库电气控制原理图，并设有相应测试点及信号灯。
17、制冷机组包含3HP全封闭制冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成。
18、制冷机组包含真空压力表，量程为-0.1～3.5MPa，精度2.5级。
19、冷库内装有库灯、冷风机、化霜加热丝等，冷库外面留有出水。
20、冷库安装实训装置配套冷库冷链物流监控系统：实现对机组运行工况和冷库进行远程故障诊断、远程控制和监控，所有数据传到云端，可以通过配置的移动端及APP进行运行工况设置，配套无线彩色中文触摸屏，触摸屏8寸。
21、二维码识别功能：能通过手机扫描获得该产品的相关资料。
二、技术参数：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz。
2、装置容量：5.4kVA。
3、冷库中间隔开分为两个库，高温库（0～4℃）和低温库（-18℃）,冷库库体外型尺寸长、宽、高分别4000mm、3000mm、2200mm，在长度方向居中分为两间。
4、制冷剂：R22。
5、制冷量：5.0~6.0 kW。
6、设有电流型漏电保护、过载保护、接地保护，高低压保护等可对人身及设备进行有效保护，安全符合国家标准。
三、功能
1.冷库制冷管道从主机到蒸发器之间的联接，且管道之间、管道与制冷配件之间的联接采用纳子联接的可拆卸联接方式。
2.制冷系统的检漏和保压。
3.制冷系统抽真空。
4.制冷系统充注制冷剂调试。
