(工业元件)
一、主要特点

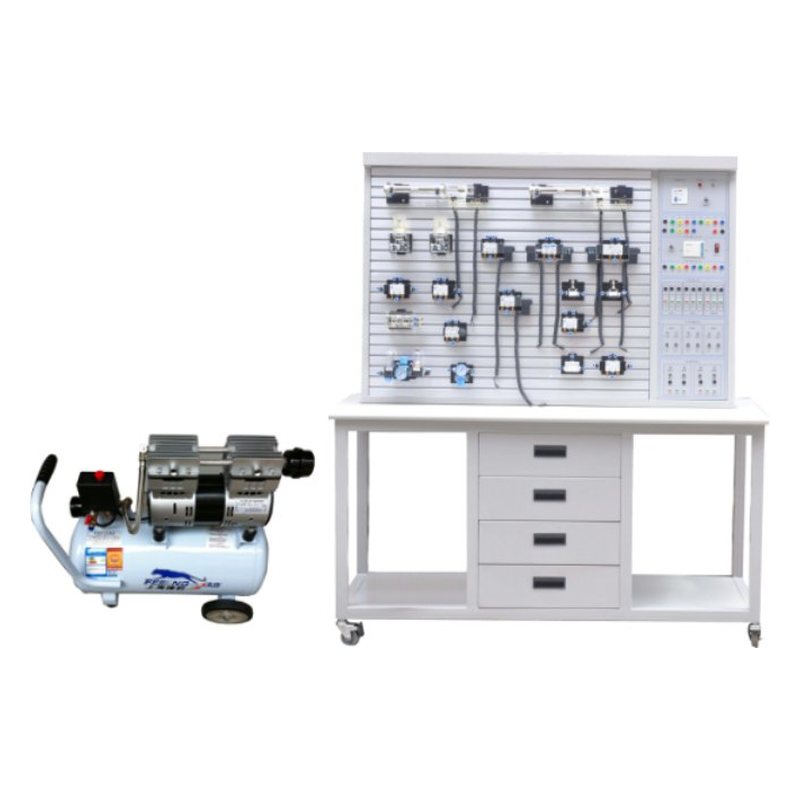

1、PG-SQD22型 气动PLC控制实训装置(工业元件)主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
二、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：680W公称容量24L；
额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
★三、无线智能实验室管理考核系统
1、系统采用先进的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的气动实验台。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭气动实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
4、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
四、基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
五、配置清单
| 序号 | 名 称 | 型 号 | 数量 |
| 1 | 实训桌 | PG-SQD22 | 1张 |
| 2 | 实训台 | 1台 | |
| 3 | PLC主机模块 | 三菱FX1S-20MR | 1块 |
| 4 | 电源模块 | 1块 | |
| 5 | 继电器控制模块 | 1块 | |
| 6 | PLC控制按钮模块 | 1块 | |
| 7 | 无线智能实验室管理考核系统 | 1套 | |
| 8 | 静音无油空气压缩机 | 1台 | |
| 9 | 单作用缸 | QGX25ⅹ100 | 1只 |
| 10 | 双作用缸 | QGX25ⅹ100 | 2只 |
| 11 | 旋转气缸（透明） | 1只 | |
| 12 | 三联件 | AC2000 | 1只 |
| 13 | 减压阀（带压力表） | AR2000 | 1只 |
| 14 | 手动换向阀 | H210—08 | 1只 |
| 15 | 单电磁换向阀（二位三通）常开 | 3V210-8 | 1只 |
| 16 | 单电磁换向阀（二位三通）常闭 | 3V210-8 | 1只 |
| 17 | 单电磁换向阀（二位五通） | 4V210-8 | 2只 |
| 18 | 双电磁换向阀（二位五通） | 4V220-8 | 1只 |
| 19 | 双电磁换向阀（三位五通） | 4V230-8 | 1只 |
| 20 | 单气换向阀（二位五通） | 4A210—08 | 2只 |
| 21 | 双气换向阀（二位五通） | 4A220—08 | 2只 |
| 22 | 行程阀（机控） | MOV—2 | 1只 |
| 23 | 行程阀（按钮） | MOV—3A | 1只 |
| 24 | 行程阀（按钮带锁） | MOV—3 | 1只 |
| 25 | 或门型梭阀 | KV—08 | 2只 |
| 26 | 快速排气阀 | QE—02 | 2只 |
| 27 | 单向节流阀 | ASC-08 | 2只 |
| 28 | 单向节流阀（装在缸体上） | JSC601 | 7只 |
| 29 | 单向阀 | 1/4 | 2只 |
| 30 | 顺序阀（透明） | 1只 | |
| 31 | 气容 | 1只 | |
| 32 | 消声器 | 1/8 | 2只 |
| 33 | 消声器 | 1/4 | 1只 |
| 34 | 三通（T型三通） | Ø 6 | 4只 |
| 35 | 三通（Y型减径三通） | Ø 8—Ø 6 | 1只 |
| 36 | 四通 | Ø 6 | 4只 |
| 37 | 气管 | PU6ⅹ4 | 20米 |
| 38 | 行程开关（装在缸体上） | 2只 | |
| 39 | 编程电缆（适配器） | 三菱 | 1条 |
| 40 | 工具箱 | 1个 | |
| 41 | 内六角扳手 | 3把 | |
| 42 | 螺丝刀 | 2把 | |
| 43 | 剪刀 | 1把 | |
| 44 | 活动板手 | 1把 | |
| 45 | 尖嘴钳 | 1把 | |
| 46 | 气孔塞头 | Ø 6 | 10只 |
| 47 | 气动实训说明书 | 1册 | |
| 48 | 三菱PLC编程软件、程序软件 | 光盘 | 1盘 |
