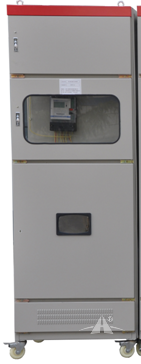

PGDPD-01A-1教学低压计量控制实训柜
1.1设备概述：
主要由三相有功电能表、三相无功电能表、接线铝排等组成，用于计量线路中有功功率与无功功率。
1.2技术参数：
工作电源：三相五线 380V±5% 50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×600×2300mm
额定电流：250A
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
1.3设备结构
整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
1.4设备配置: (每台本配置)
NO | 配置名称 | 型 号 | 规格(长×宽×高) | 单位 | 数量 |
1 | 全钢制结构柜体 | 660×600×2300 | 台 | 1 | |
2 | 三相四线有功电能表 | DT862-4型 | 块 | 1 | |
3 | 三相四线无功电能表 | DX862-4型 | 块 | 1 | |
4 | 电流互感器 | 套 | 3 |
