2.产品概述
装置是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各中高等职业院校和职业资格鉴定中心和培训考核机构的实训考核。

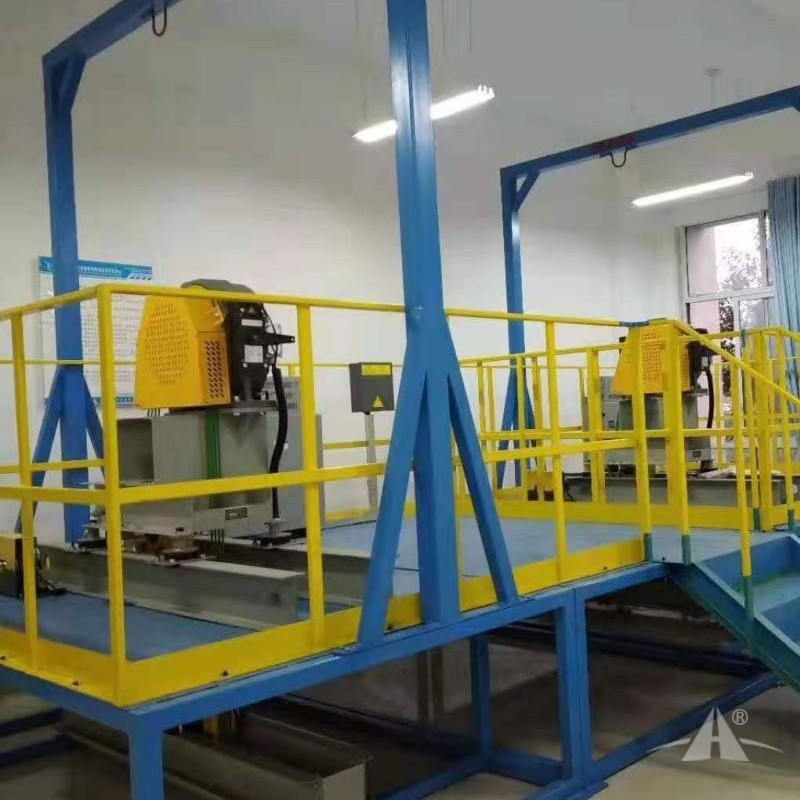

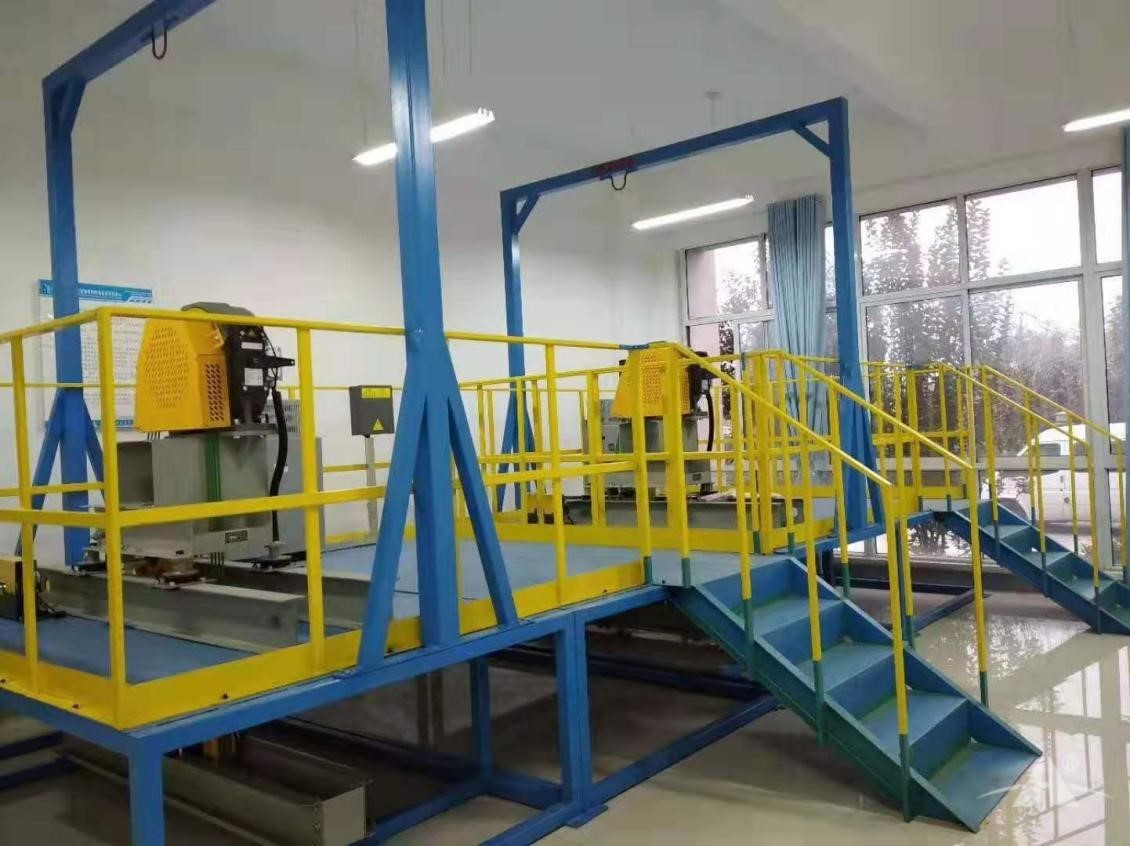

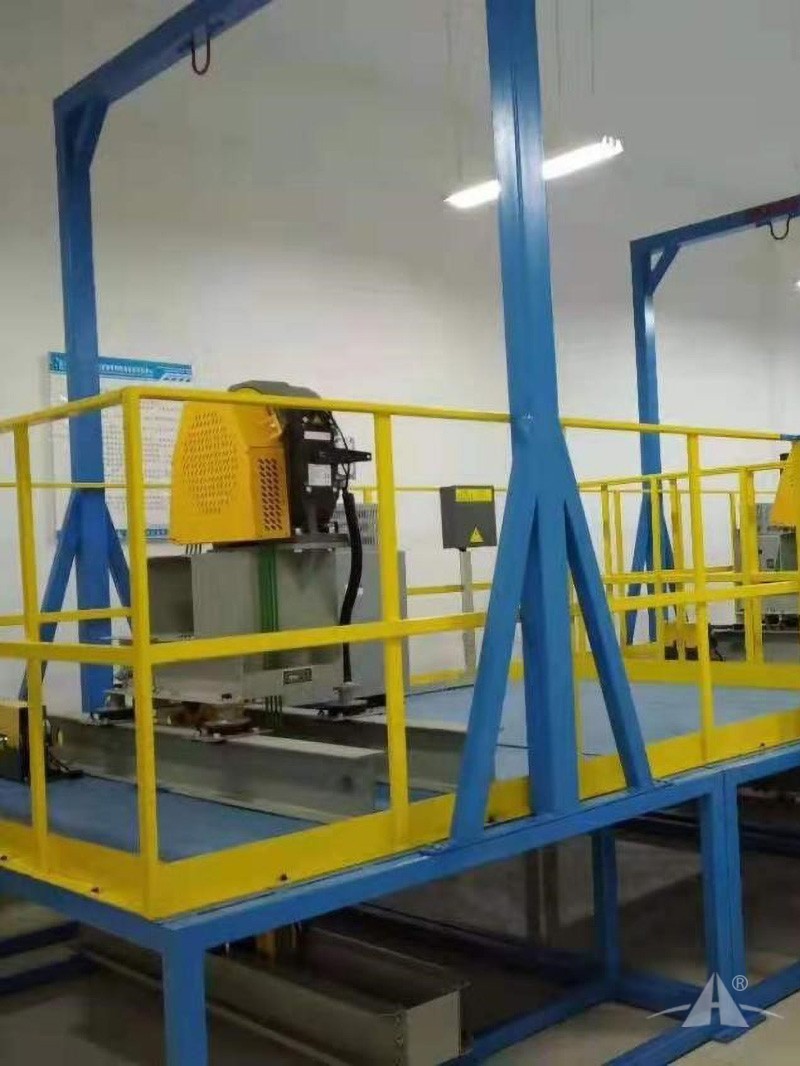

该设备能够模拟真实工况的电梯机房,采用完全真实的 1:1 的电梯相关部件产品。主要组成部分：模拟机房平台、曳引机机架、导向轮、返绳轮、限速器、电气辅件等组成。配合电气部分的机房电源箱、控制柜（采用行业主流的一体化控制器）、主流的永磁同步曳引机，特殊的框架设计能够更直观地了解曳引系统的结构，更有效地帮助掌握其作原理。
3.详细技术参数
主要组成部分：机房平台、曳引机及机架、导向轮、返绳轮、限速器、控制柜、机房电源箱。
（1）装置尺寸：3500×3000×3300mm（长×宽×高）。
（2）控制柜主要技术参数
l 工作电源：三相五线 AC380V±7% 或单相 AC220V±4%。
l 电源频率：50Hz或 60Hz。
l 控制装置：可编程控制器（默纳克主流一体化控制器）。
l 驱动主机功率：5.5Kw。
（3）曳引机主要技术参数
l 额定电压：三相 AC380V±7% 或单相 AC220V±4%。
l 控制方式：国内行业主流应用的永磁同步曳引机。
l 额定功率：4.2Kw。
l 额定载重：630Kg。
l 额定速度：1.0m/s。
l 额定电流：10A；
（4）导向轮主要技术参数
l 导向轮平行度的找正
导向轮平行度的找正是指曳引轮上的轿厢中心点与导向轮上的对重中心点的连线应与承重梁、曳引轮、导向轮定位的基准线在垂直方向重合，并且导向轮两侧面应与基准线平行。
l 导向轮的铅垂度找正
导向轮的铅垂度找正是指导向轮的两侧平面应与铅垂线平行。
l 导向轮安装的技术要求
导向轮不铅垂度误差应不大于 2．0mm。
导向轮端面与曳引轮端面的平行度误差应不大于 lmm。
（5）限速器主要技术参数
l 额定速度：V= 0.25-2.5 m/s；
l 绳轮节圆直径：240mm；
l 涨紧力:500-1600N；
l 重块直置式涨紧装置，配套钢丝绳
l 限速器安装要点
应注意限速器轮铅垂度偏差不应超过0.5mm,限速器钢丝绳与机房预留孔中心应对准,其误差不大于 0.5mm,限速器绳槽中心与张紧轮绳槽中心必须在同一铅垂面上.在轿厢上将两绳头拉至连接孔,连接好后,两连接孔应在同一铅垂线上。
ü 按安装平面布置图的要求,限速器位置偏差不应大于 3mm。
ü 限速器装置绳索与导轨的距离应满足安装平面布置图的要求。
ü 张紧装置对绳索的每个分支的拉力应不小于 150N。
ü 限速器开关和张紧轮开关应保证发生绳索折断,脱落,绳夹脱钩或限速器动作时,能迅速可靠地切断控制回路。
4.实训项目
(1) 曳引机的结构与安装
(2) 机房设备的定位
(3) 曳引机架的安装与调整
(4) 机座的安装实训
(5) 导向轮的安装与调整实训
(6) 曳引机的安装与调整实训
(7) 限速器的安装
(8) 涨紧装置的安装与调整
(9) 曳引机的保养
(10) 电磁制动器的调整与维护
(11) 永磁同步曳引机磁极角度位置辨识
(12) 控制器参数设置
(13) 电梯应急救援实训
