PG-CBF02型 船舶机舱集中监视与报警实训装置

一、PG-CBF02型 船舶机舱集中监视与报警实训装置概述

机舱集中监视系统是轮机自动化的一个重要组成部分，在自动化机舱中，设备的运行状态、运行参数以及故障报警等状态全部集中在集控室的监视屏上，轮机员无需到机舱巡视，在集控室就能了解相关信息，降低劳动强度，改善工作条件，并能及时发现故障。

“PG-CBF02型 船舶机舱集中监视与报警实训装置”是根据职业院校开设的《轮机自动化》、《船舶电气设备》、《船舶电工操作技能（中级）》及《船舶电工》等课程而研制的。可作为船舶类学校的船舶水手与机工、船舶电气、船舶机电等专业的实训设备，也可作为船舶轮机员、船舶职工、船员培训机构的培训设备。

二、 产品特点

1. 实训装置模拟船舶机舱集控台的外形结构的设计，结构布局合理、美观大方。

2. 实训平台集中了船舶上常用典型的供电线路单元、报警控制单元、打印记录和监视器等，实训器件按类别安装在不同的模块上，学生可自行结合、接线、布线、调试及构建控制系统，具有很强的操作性及应用性。

3. 各种报警、监视单元模块可单独组成不同功能的控制系统进行实训，也可将各报警、监视单元模块联系在一起组成延伸报警系统进行实训，具有较强的灵活性与系统性。

4. 各单元模块间互相联系，通过总线连接真实模拟无人机舱集中监视与报警控制系统，贴近工业现场。

三、 技术性能 1. 输入电源：单相三线～220V±10% 50Hz 2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m 3. 装置容量：≤1kVA

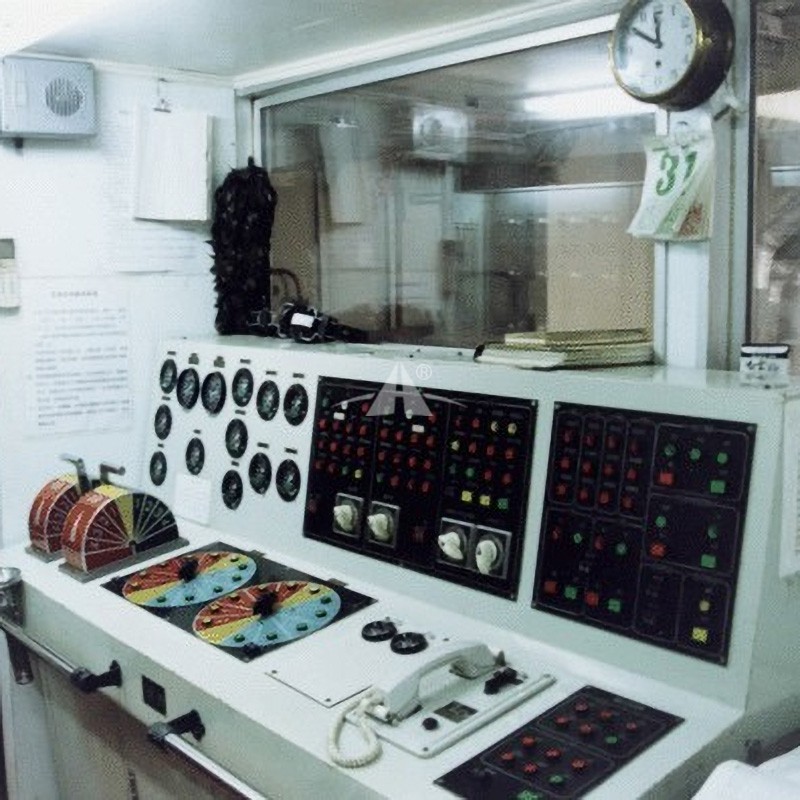

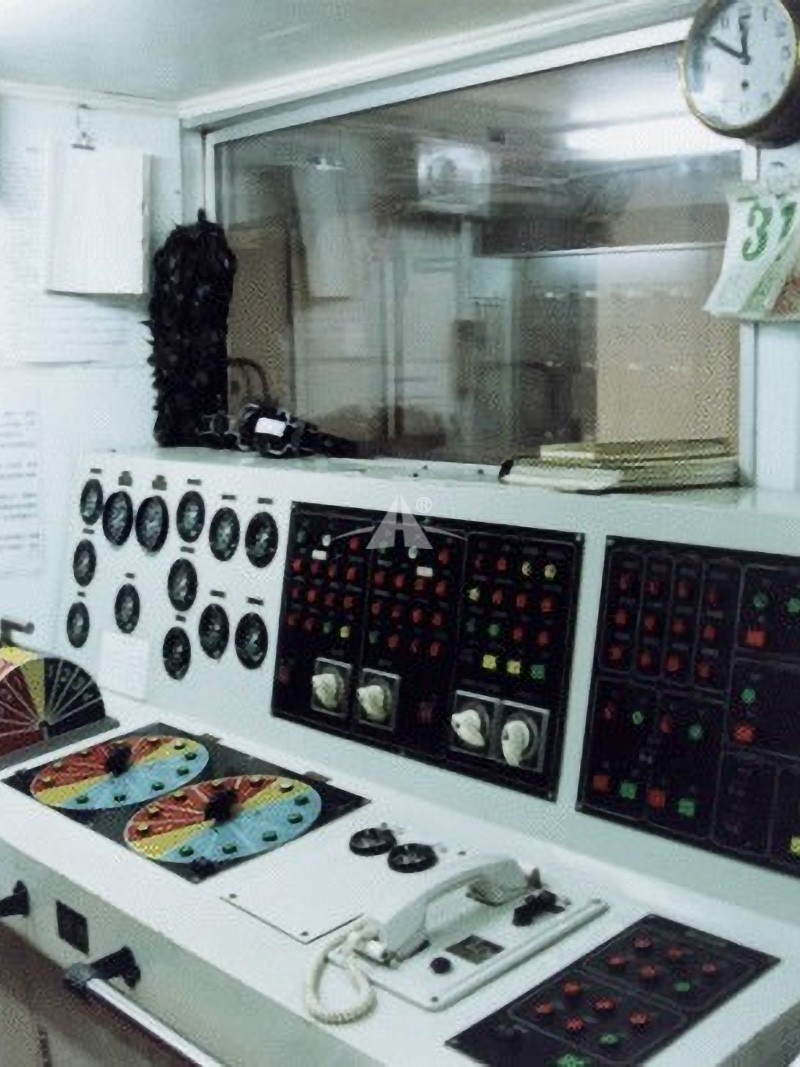

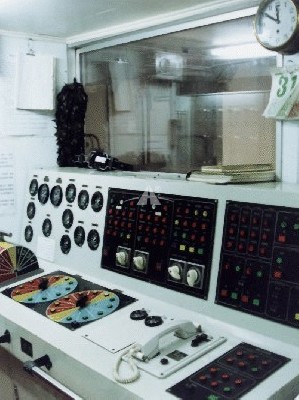

四、 系统配备实训操作平台材料采用铁质双层亚光密纹喷塑结构，外形模拟船舶机舱集控台，装有万向轮。实训平台上装有各种电源模块单元、测量仪表、监视与报警控制单元、失职报警控制单元、延伸报警控制单元、计算机、打印机等。

五、实训项目

 1. 模拟电源的自动投入

 2. 机舱监控系统中若干非电参数的检测

 3. 系统功能试验

 4. 故障报警实训

 5. 声光报警电路检测实训

 6. 监视与报警实训

 7. 失职报警控制

 8. 延伸报警控制

 9. 机舱集中监视与报警控制系统实训
