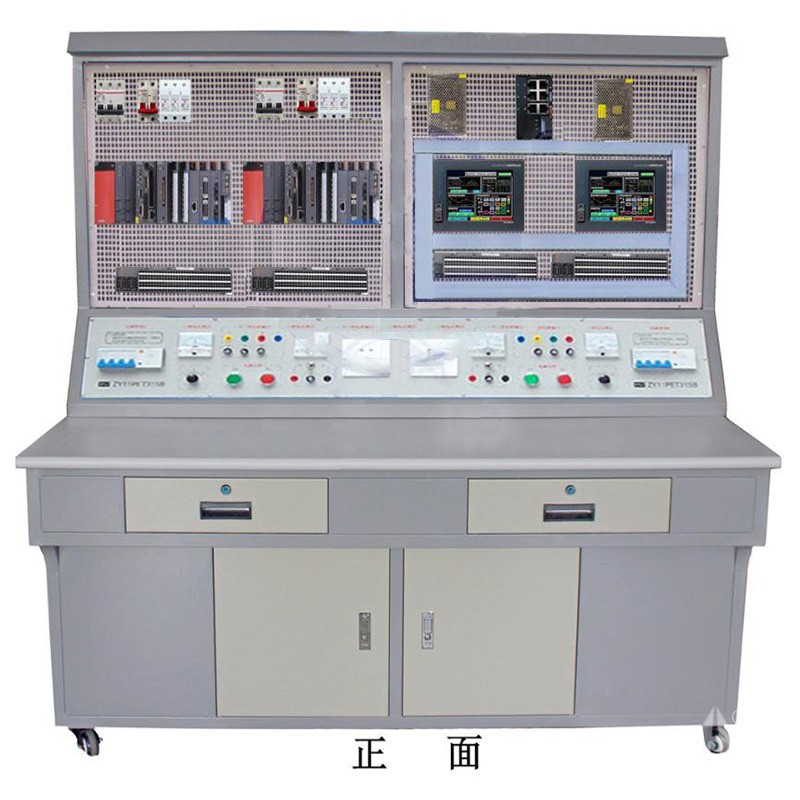

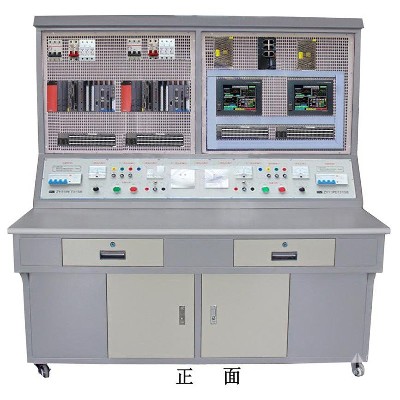

一、PGH-1001型 车身保全三菱Q系列PLC实训与考核综合装置概述
PGH-1001型 车身保全三菱Q系列PLC实训与考核综合装置主要由实训桌、网孔板、实训元器件组成。结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。采用模块式结构，包含PLC主机、变频器挂箱、触摸屏。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，电机应用实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
设有电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
温度：-5℃～+40℃，相对湿度＜85%（25℃）
装置容量：＜1.5KVA
外形尺寸：1600mm×700mm×1800mm
网孔板尺寸：770 mm×700 mm
四、实训台配置
1、实验屏左右电源输出配制相同
电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
提供线电压380V电源。
面板设有交流220V电源插座。
实验屏每组提供8路按钮输入和16路指示灯指示
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。

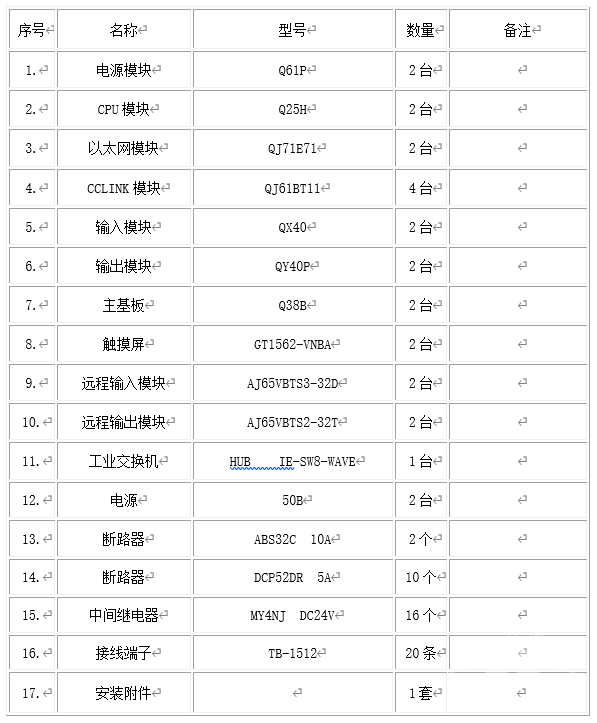

五、元器件配置清单
