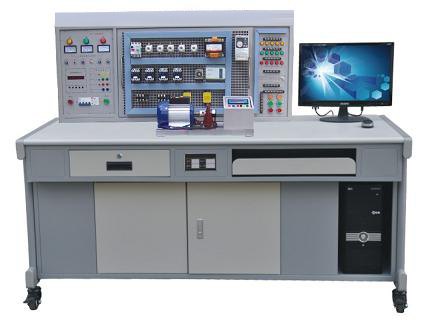

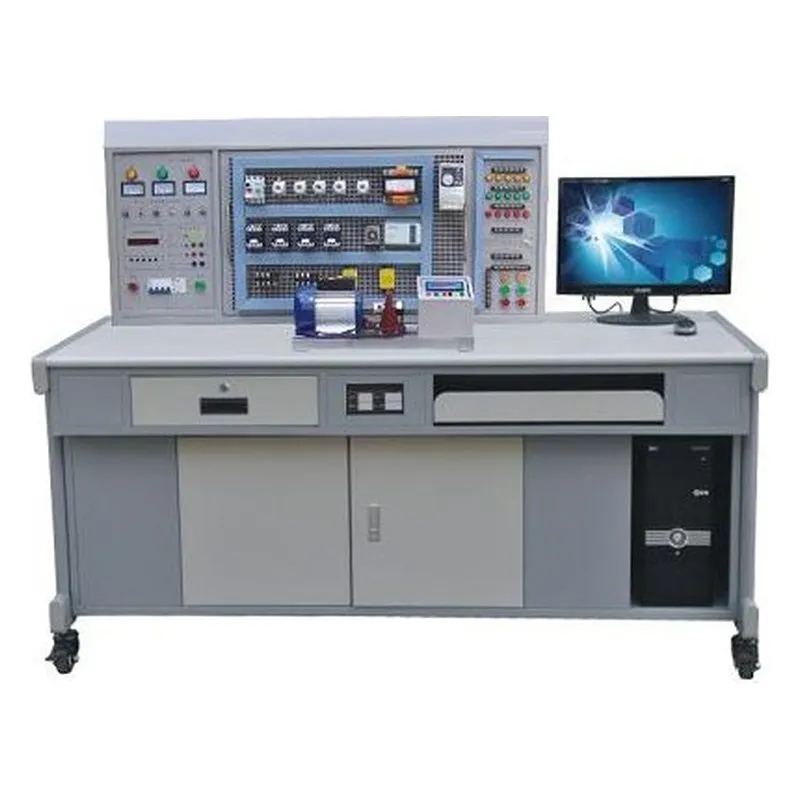

PG-801D型 机床电气及PLC实训考核装置

一、概述

PG-801D型 机床电气及PLC实训考核装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件能完成 “ 工厂电气控制 ” 、 “ 电机拖动 ” 、 “ 控制线路与技能训练 ” 、 “ 常用机床控制线路 ” 、 “PLC 综合实训 ” 、 “ 变频调速 ” 等课程的实训与考核，增加元器件能扩展 “ 电工技能实训 ” 、 “ 电工仪表与测量 ” 等课程的实训，其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代，也可作为电工考核的考核设备。

二、特点

1 、电气控制线路元件装在网孔板上，实训内容丰富，操作方便、机动灵活、易扩展功能或开发新的实训项目。

2 、操作台只需三相四线的交流电源即可投入使用，占地面积小，实训器材集中在储存柜内，易管理、规划化程度高。

3 、安全性高，实训屏上除了安装电压型、电流型漏电保护装置外， 380V 交流电压输出处还设有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。

4 、实训屏上装配实训管理器，可设定实训或考核时间，记录实训、考核误操作次数，使学训考核有一个统一的标准。

三、技术性能

1 、输入电源：三相四线～ 380V±10% 50Hz

2 、温度： -5℃ ～ + 40℃ ，相对湿度＜ 85% （ 25℃ ）

3 、装置容量：＜ 1.5KVA

4 、外形尺寸： 1600mm × 750mm × 1350mm

四、装置的配备及功能

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板

1 、主控功能板

（1）三相四线电源输入，通过漏电保护器接通总开关 , 由接触器通过启动、停止按钮进行操作；

（2）设有 450V 指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

（3）三相四线电源输出，具有单片机机全程监控相间、线间过载或短路自动切断总电源。

（4）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；此外还能自动记录由于接线或操作错误所造成的告警总次数 , 为学生实训技能的考核提供一个统一的标准。

2 、辅助器件安装屏

（1）红、黄、绿信号灯各 5 只

（2）大功率降压电阻 75Ω/75W 3 只，能耗制动电阻 10Ω/25W 1 只

（3）控制按钮 6 只

（4）整流二极管 IN5408 4 只

（5）单相开关 1 只

（二）网孔板 1 块，元器件在其上合理布局，正确走线完成实训考核项目。

（三）基本器材配备

1、交流接触器  7 只

2、热继电器  3 只

3、电子式时间继电器 2 只

4、螺旋式熔断器  6 只

5、直插式熔断器  3 只

6、低压断路器  1 只

7、电磁阀  1 只

8、十字开关  1 只

9、行程开关  4 只

10、控制按钮  6 只

11、按钮开关  2 只

12、转换开关  1 只

13、控制变压器  1 只

14、灯头座  1 只

15、电容  2 只

16、导轨30厘米

17、接线端子 20 孔

18、导线  50 米

19、走线槽  2 米

20、双速异步电动机 1 台

21、三相鼠笼式异步电动机（ Y ）  1 台

22、三相鼠笼式异步电动机（ △ ）  1 台

23、三相鼠笼式异步电动机（ Y/△ ） 1 台

24、工具一套：万用表 1 只、螺丝刀 1 把、尖嘴钳 1 把、剥线钳 1 把、电工刀 1 把、电笔 1 支、卷尺 1 只、钢锯架 1 把、手电钻 1 把。

25 、变频器 1 台：配置三菱 FR-S520 变频器，带有 RS485 通讯接口及 BOP 操作面板。

26、PLC可编程控制器主机1台：提供三菱FX1N-24mR-001型主机及SC-09编程电缆。

27、稳压电源及恒流源控制箱 1 台。

28、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。

29、PLC 仿真实训软件一套

（1）通过 PLASH 虚拟环境实时显示 PLC 的运行状态

（2）可以实现 PLC 虚拟接线，并对接线进行错误检查

（3）PLC 编程训练、 PLC 程序编写测试等功能

（4）实现 PLC 运行模拟，对错误程序进行检查

30、电机导轨及光码盘测速系统：

含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨 1 幅。

（四）实训桌

实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。

五、实训项目

（一）机床电气控制
