一、PG-DJ04 电子产品工艺焊接装配实训台技术性能
1.输入电源： 220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜200VA
4.外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m （双面型）,两边工作台面宽度为500mm。
二、系统配置
装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

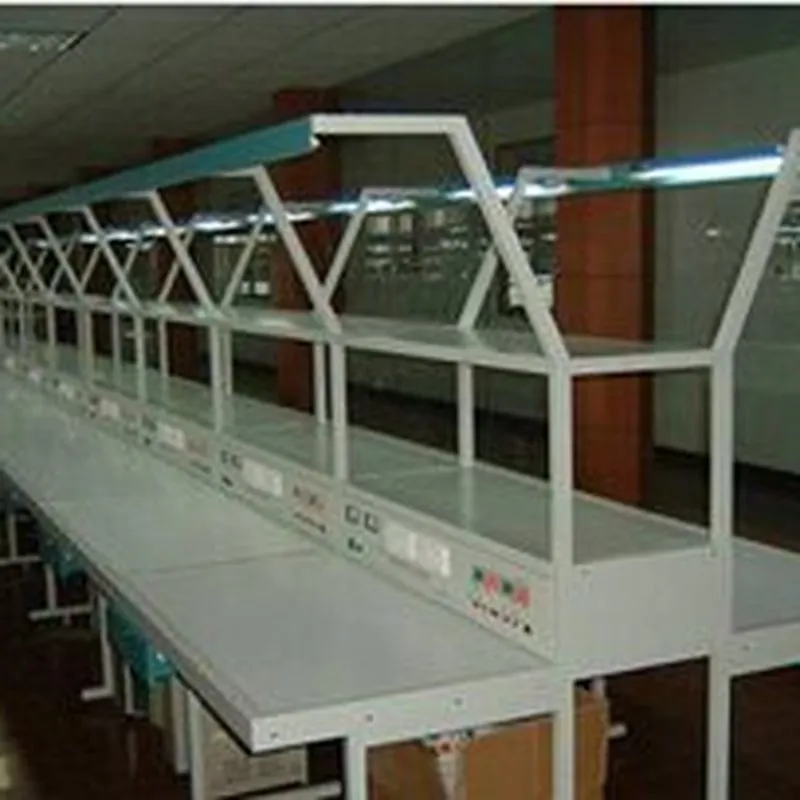

1.实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工业型材6根、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2.电源柜
电源柜的输入电源为220V±10% 50Hz，*大电流20A，可以提供25套（既50工位）实训台的电源；且具有电源指示、漏电保护功能，使用安全可靠。
3.实训挂件（2套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
2）信号源单元
信号源提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47KHz，幅度为0～12V可调；频率计的测频范围为0.1Hz～100KHz。
4.实训线路板（2套/台）
| 序号 | 实训线路板 | 能力目标 |
| 1 | 光控音乐门铃 | 了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
| 2 | 可调式串联型晶体管稳压电路 | 了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
| 3 | 台灯调光电路 | 了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
| 4 | 集成稳压电源 | 了解三端集成稳压电源LM317的接线方法和应用 |
| 5 | 门锁防盗报警器 | 了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
| 6 | 声光双控节电灯 | 了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用 |
| 7 | 调频无线话筒 | 了解振荡电路的工作原理 |
| 8 | 文氏桥振荡器 | 掌握运放741的工作特点及振荡器的工作原理和应用 |
| 9 | 模拟“知了”电子电路 | 掌握多谐振荡器和音频振荡器的工作原理及应用； |
| 10 | 门锁防盗报警器 | 进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
| 11 | 实用模拟自然风控制器 | 掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法； |
| 12 | 六管超外差式调幅收音机 | 掌握收音机的工作原理及调试方法 |
| 13 | 集成FM收音机 | SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
| 14 | 编码电子锁电路 | 了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理 |
| 15 | 七彩循环装饰灯控制器 | 熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
| 16 | LED数字钟 | 熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法 |
