一、PG-K780D型 仪表及照明电路实训考核装置（柜式、两面双组型）描述：

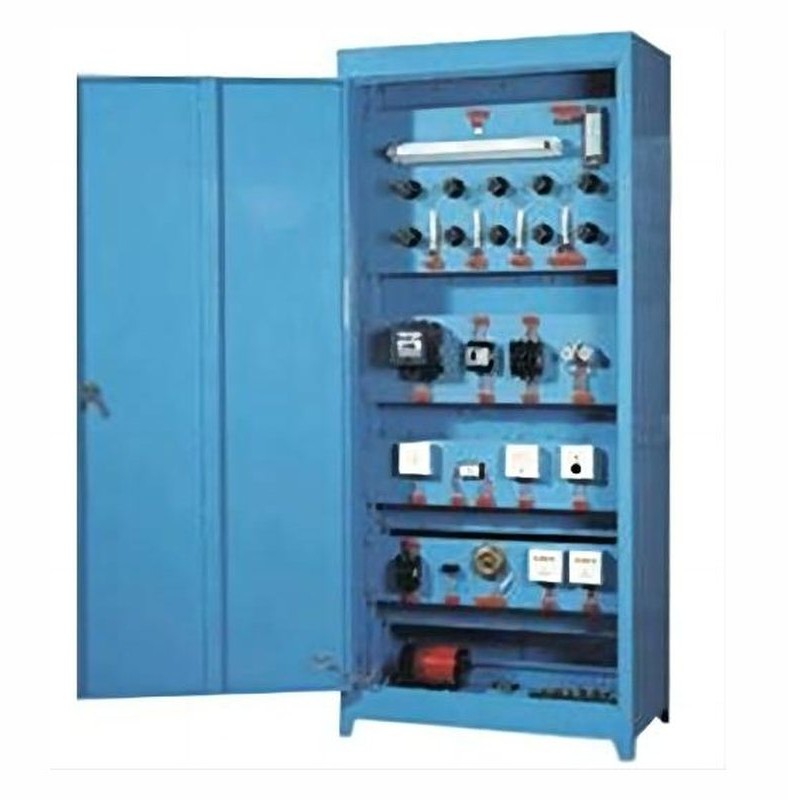

PG-K780D型 仪表及照明电路实训考核装置（柜式、两面双组型）是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的。集培训、理论、实际操作和考核鉴定为一体的多功能设备。仪表及照明电路实训考核装置采用实际应用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，配置可靠的元器件。既可用于对电工仪表和照明电路的操作实训，也可作为初、中、高级电工技能考核教学设备。
二、装置特点
柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件，且所有器件的接线都在接线端子排上进行接线，从而避免了因长时间在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。
三、技术参数：
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1700mm
4.装置容量：＜1.5kVA
四、实训项目：
1.白炽灯电路接线
2.日光灯电路接线
3.触摸开关控制白炽灯电路接线
4.声控开关控制白炽灯电路接线
5.人体感应开关控制白炽灯电路接线
6.两地控制一盏灯接线电路
7.楼灯控制接线电路
8.单相电度表直接接线电路
