一、功能与特点

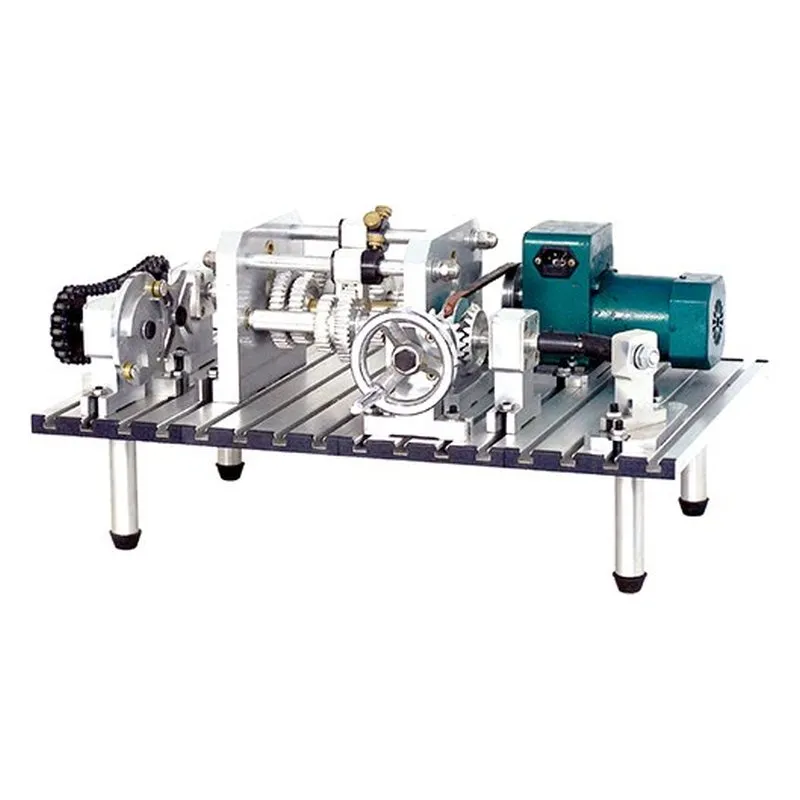

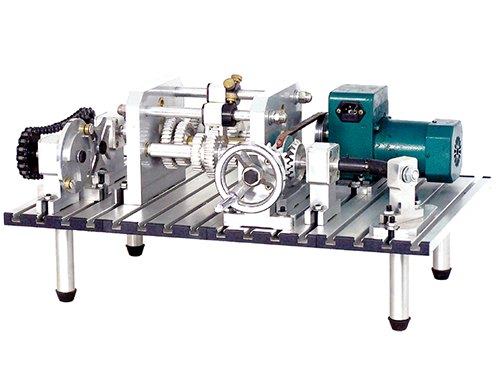

1、PG-JCX02型 便携式机械系统创新组合设计分析实验台备有有63种162个零部件、标准件外购件，及拼装工具。箱内大部分零件采用硬铝合金精制，拼装工作台为带T形槽硬铝合金型材制作，使用轻巧方便，组装快捷。
2、PG-JCX02型 便携式机械系统创新组合设计分析实验台配置的变速器参照CA6132精密车床变速箱设计。移动两手动滑动套，使两个三联齿轮分别沿两根花键轴滑移，通过三根传动轴（两根花键轴及一根平键轴）上不同的齿轮啮合，可得9种级别的传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
3、PG-JCX02型 便携式机械系统创新组合设计分析实验台可电动、也可手动，可配置在开放实验室，学生可借用，利用课余时间进行拼装，提高学生动手能力和学习兴趣。
二、实验项目及内容
1、拼装各种类型组合的机械传动，观察各种单级传动，分析其传动原理及特点；对比分析不同组合传动的特点。
2、利用PG-JCX02型 便携式机械系统创新组合设计分析实验台配备的零部件可组装数十种机械传动方案，如：
（1）单级传动：
V带传动；
链传动；
圆柱齿轮传动；
圆锥齿轮传动；
槽轮机构；
单十字万向联轴器传动等。
（2）多级组合传动如：
手轮—V带—槽轮机构组合传动；
手轮—变速器（中介轮）—离合器—V带组合传动；
电机—V带—单十字万向联轴器传动；
电机—V带—离合器—链—槽轮机构组合传动；
电机—V带—滑块联轴器—V带（或链）组合传动；
电机—V带—锥齿轮—变速器—滚子链联轴器—链—槽轮机构组合传动；
电机—V带—各种联轴器—链—槽轮机构组合传动；
电机—V带—变速器（中介轮）—离合器—V带组合传动。
三、主要配置及技术参数
1、实验台配零件存放箱 1个
2、带直线减速器的单相交流电机 功率：N=60W /220V ?
3、外形尺寸：690×495×165㎜
4、总重量：28kg
