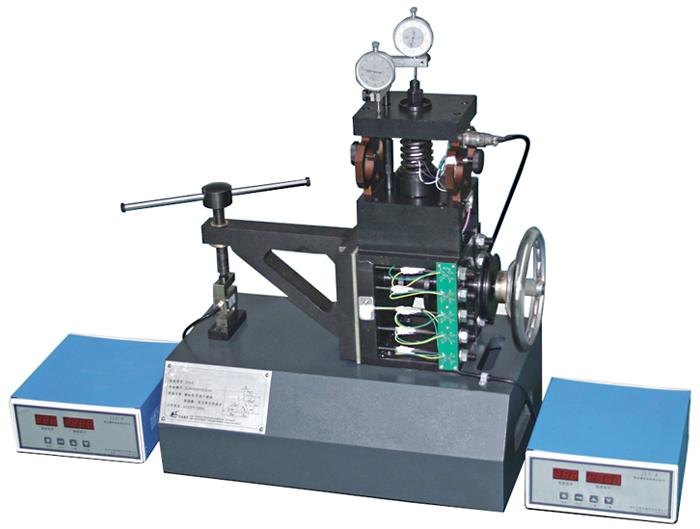

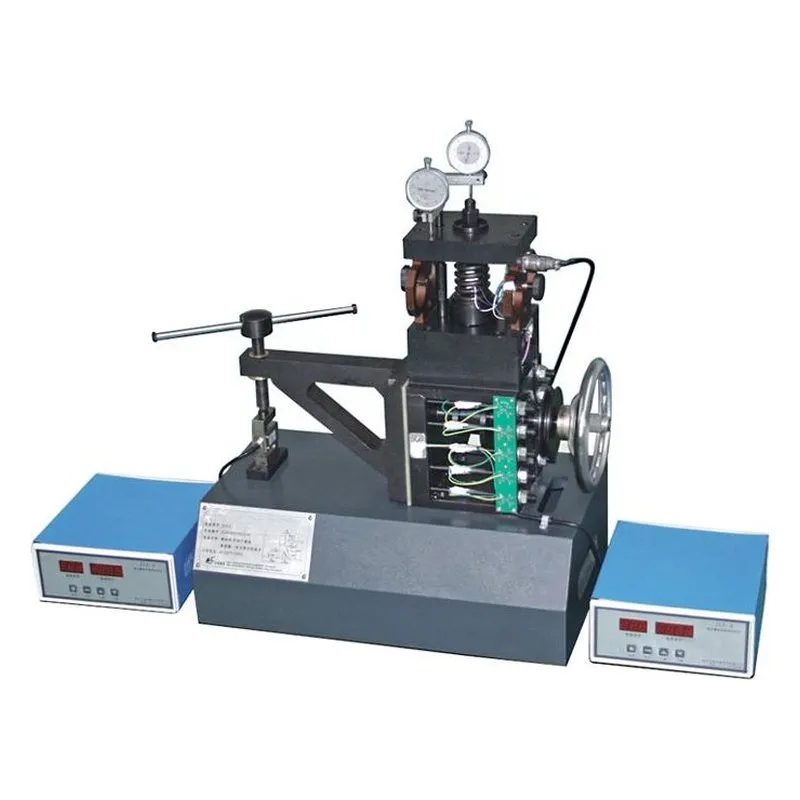

PG-JLS02型 螺栓与螺栓组联接综合测试实验台是采用现代测试技术，利用传感器器及计算机既可对单个螺栓联接进行静、动态参数采集、处理、仿真，完成螺栓应力与变形的测试与分析实验；又可对螺栓组应力与变形的测试与分析实验，测量数据稳定，重复性好，是理想的基础教学实验设备。
一、实验台特点
1、本实验台除用来做螺栓联接各种实验外，还可用来做螺栓组的应力测试实验及电阻应变片灵敏系数测量实验。
2、测试手段先进：采用了新型的高性能静态电阻应变仪，可手动、自动、计算机控制调零，测量数据稳定，重复性好，配有RS232串口与计算机通讯。使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线；另外测量面板上配有数码管显示被测数据，可由人工记录、手工绘制实验数据曲线。
二、实验目的
1、了解受翻转力矩作用下螺栓组联接中各螺栓的受力情况。
2、深化课程学习中对螺栓组联接螺栓实际受力分析的认识。
3、熟悉电阻片应变测量方法。
4、掌握静态螺栓的静态载荷与变形的测量分析方法。
5、掌握动态螺栓的静态载荷与变形的测量分析方法。
6、掌握螺栓和被联接件的受力和应变的测试分析和理论分析方法。
三、实验内容
1、测螺栓组的载荷分布。
2、测试齿根的弯曲应力。
3、梁的应力测定实验和电阻应变片灵敏系数测定实验。
4、螺栓联接静态、动态实验。
四、技术参数
1、被测螺栓10根；螺栓中段直径d=6.5mm， 螺栓材料的弹性模量 E=205GPa
2、加载杠杆比 1：75
3、被联接件的悬臂长L=214mm
4、测试齿Z=32 ,m=16mm ,α=20°，b=10mm
8、高精度静态电阻应变仪1台 ，测量通道：10路；
9、试验件电阻应变片：R = 350Ω
10、数字千分表：0-10mm
11、电机：370W/220V
12、外形尺寸：1100×450×1400mm
