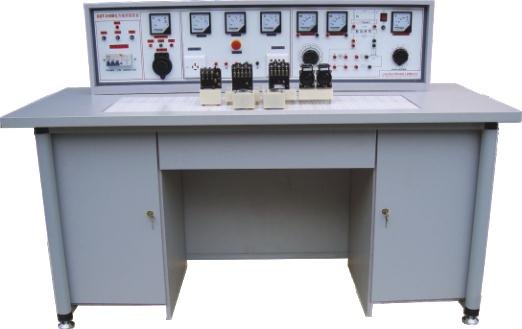

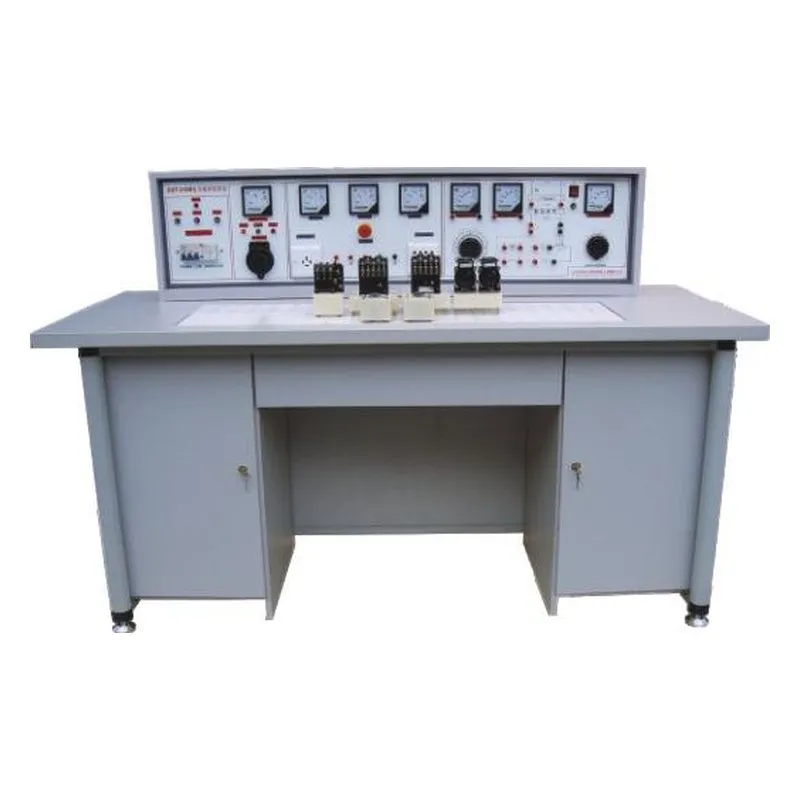

一、电力拖动实验室研制PG-98DT 通用电力拖动实验室成套设备(带直流电机实验)本产品的意义:
PG-98DT 通用电力拖动实验室成套设备(带直流电机实验)是PG-18DT通用电力拖动实验室成套设备”的基础上研制而成，在“PG-18DT”的基础上增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。 研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。安全可靠，实验操作方便，是较完善的电力拖动实验室设备。是广大学校一步到位、上规模、上档次的理想选择。
二、电力拖动实验室结构与功能：1、学生台桌:配有学生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一个元件储存柜，中间抽屉放工具。2、示教控制台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。3、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。4、通用电力拖动实验台:(1)电源输入指示(2)UFU、VFU、WFU三相电源输入熔断器(3)电源总开关:具有漏电，过载、短路保护功能(4)电压换相开关:用来观察三相线电压，450V电压表指示。(5)电流表2A3只，分别指示U、V、W相电流输出值。(6)急停按钮:按到底切断实验台电源(7)三相四线输出接线座(8)三相电源插座(9)220v市电插座，供外接仪器使用(l0)电源开关:控制"交直流调压电源"(11)FU：交直流调压电源保险座(12)0～240V交流输出 0～240V交流输出接线座(13)0～220V直流输出 0～220V直流输出接线座(14)电压表250V:指示调压电源的输出电压值(15)Ra、Rf调节旋钮 (16)Ra、Rf接线座 (17)直流电机Ia、If指示表三、器材配备：以二十四座为例：
| 序号 | 名 称 | 型号（或规格） | 单位 | 数量 | 备 注 |
| 1 | 保险管 | 2安培 | 只 | 6×13 | |
| 2 | 交流接触器 | CJ10-l0A 380V | 个 | 6×13 | 已装元件盒上 |
| 3 | 指示灯 | XD-5 | 〃 | 3×13 | 已装元件盒上 |
| 4 | 整流二极管 | IN5408 | 只 | 5×13 | 已装元件盒上 |
| 5 | 电阻 | RX-510Ω/30W | 〃 | 3×13 | 已装元件盒上 |
| 6 | 钮子开关 | KN1×2 | 〃 | 3×13 | 已装元件盒上 |
| 7 | 行程开关 | LXl9-001 | 〃 | 4×13 | 已装元件盒上 |
| 8 | 按钮-红 | LAl9-ll | 〃 | 2×13 | 已装元件盒上 |
| 9 | 按钮-绿 | LAl9-11 | 〃 | 4×13 | 已装元件盒上 |
| l0 | 倒顺开关 | KO-3 380V/10A | 〃 | １×I3 | 已装元件盒上 |
| 11 | 三相闸刀 | 380V l | 〃 | 1×13 | 已装元件盒上 |
| 12 | 三相双投闸刀 | 380V l | 〃 | 1×13 | 已装元件盒上 |
| 13 | 热继电器 | JRO-20/3 | 〃 | 2×13 | 已装元件盒上 |
| 14 | 时间继电器 | JS7-1A 380V | 〃 | 2×13 | 已装元件盒上 |
| I5 | 变压器 | BK-25W 380V/6.3V 36V | 〃 | １×13 | 已装元件盒上 |
| 16 | 导线 | 铜蕊线1.13MM | 米 | 若干 | 已装元件盒上 |
| l7 | 尖咀钳 | 把 | １×13 | ||
| 18 | 螺丝刀 | 把 | 3×13 | ||
| 19 | 万用表 | MF-47型 | 只 | 1×13 | 大号、小号平头、十字 |
| 20 | 电动机 | Y/Δ380V | 台 | 2×13 | |
| 21 | 直流电机 | 台 | １×13 |
