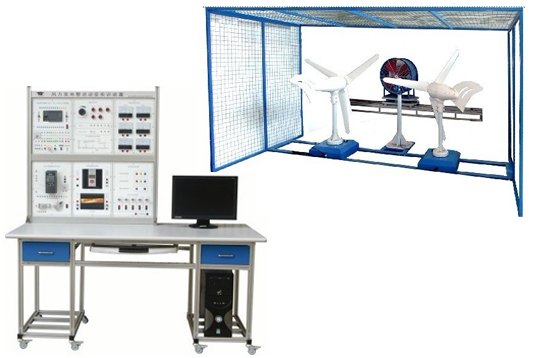

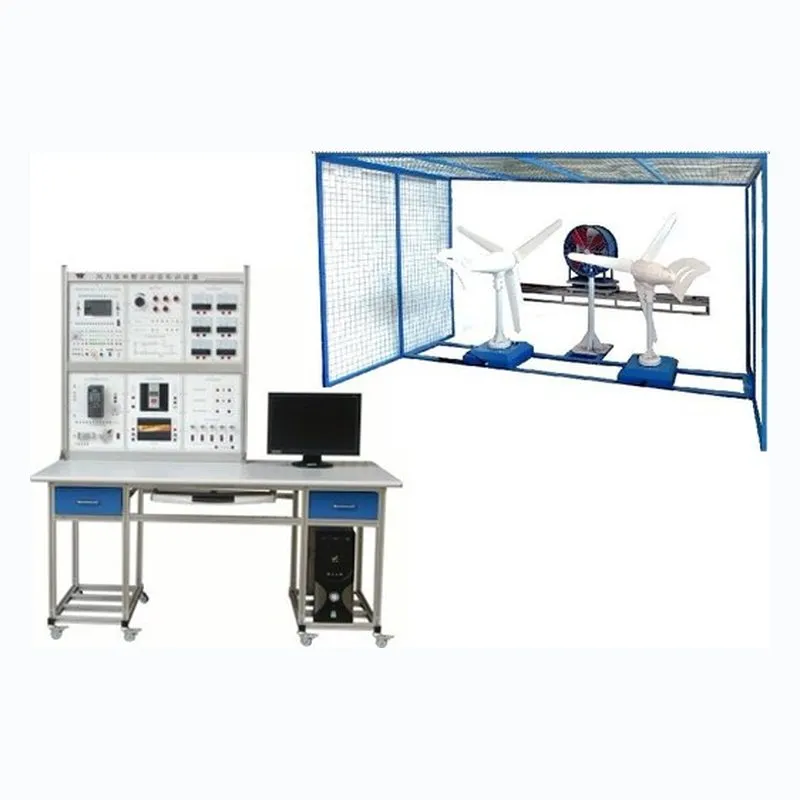

PG-FL03型 风力发电整流逆变实训装置用鼓风机吹动两台风力发电机，由PLC通过变频器控制鼓风机的转速，直流减速电机驱动鼓风机左右移动及旋转以模拟不同风速、风向下的发电效果，发电风车实时跟踪发电。发电风车还配有叶片转速监测装置，在计算机上实时显示其运转状况及相应参数。
一、技术参数：
工作电源：AC220±5％ DC24V
供电电源：单相三线AC220±5％ 50HZ
功耗：≤5000W
二、系统简介：
本系统分为被控对象和控制单元两部分组成， 被控对象单元由鼓风机、发电机、和蓄电池组组成。控制单元由可编程控制器、变频器、指针表、充电控制器、终端负载等组成。模拟风力发电系统用4000w的鼓风机模拟自然风，其风力大小可以通过变频器控制鼓风机转速来完成，PLC采用PWM模式对直流电机进行调速控制；鼓风机在交流电动机的驱动下左右移动，左右旋转以改变风吹方向，以模拟不同风速风向下的发电效果风力风向检测装置检测风力大小及方向；发电风车实时跟踪发电。发电风车还配有叶片转速检测装置，在计算机上实时显示其运转状况及相应参数。
三、实验内容：
1、变频器实验
2、模拟风能控制系统试验
3、风能充电控制实验
4、单相离网逆变实验
5、充电控制器试验
1）接反保护实验
2）控制器对蓄电池的过充保护实验
3）控制器对蓄电池的过放保护实验
4）防反充实验
5）蓄电池充放电特性及过压、欠压保护试验
6、风况检测试验
7、发电风车转速检测试验
8、发电功率测量实验
