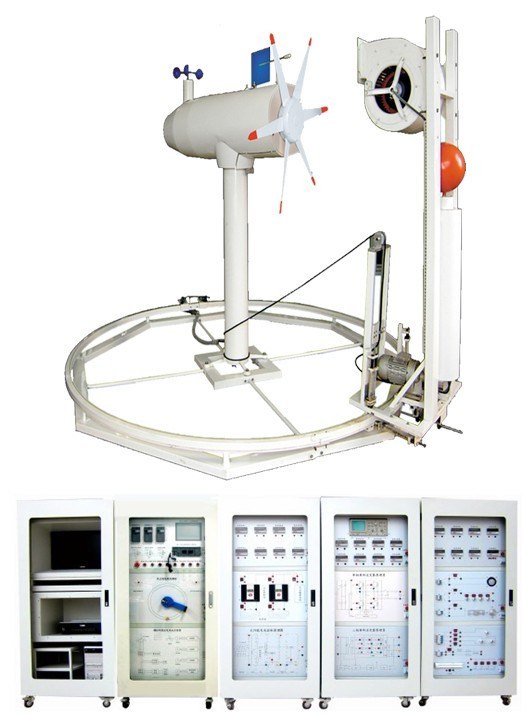

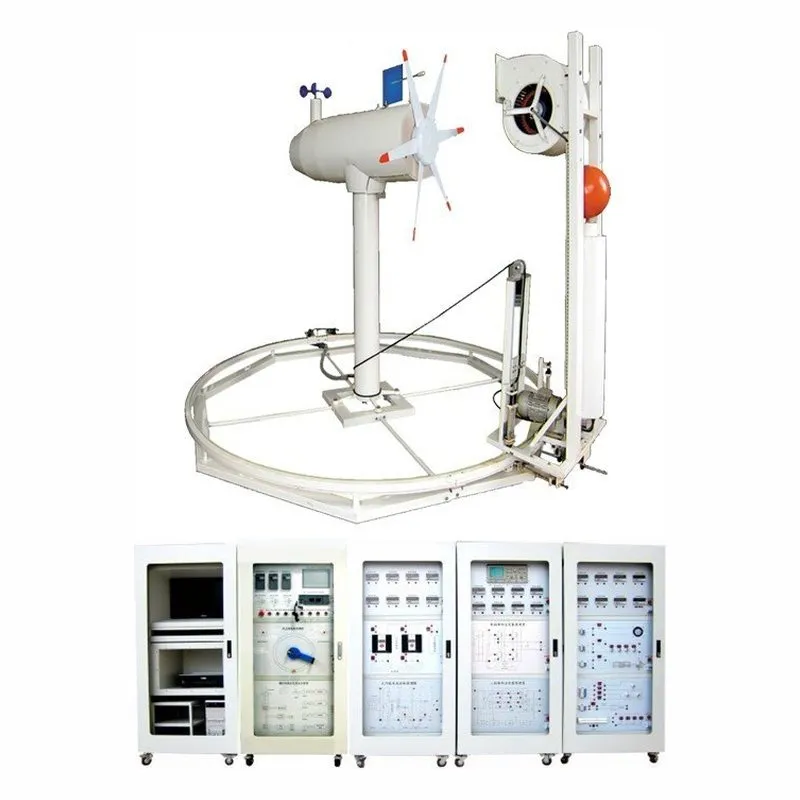

PG-FX04型 风向跟踪风力发电实训装置是以实际风力发电为原型而设计制作的，是一套具有实际操作功能的高标准教学系统，系统重点突出了教学的直观性和实验操作的方便性，效果生动直观形象、现场感强。
一、技术参数：
环境温度：温度0～40℃，保存时0～70℃
相对湿度： 35～85％RH（不结露）
环境空气：不含腐蚀性可燃性气体，无大量导电性尘埃
工作电源：AC220±5％ DC24V
供电电源：单相三线AC220±5％ 50HZ
功耗：≤1500W
二、系统简介：
本系统由模拟风系统、模拟风控制系统、离网逆变系统、充电控制系统、负载系统和风能控制系统组成。
三、实验内容：
1、杀出控制实验
2、风机运行风速调节控制实验
3、风车运行点动实验
4、风车自动运行实验
5、风车风机组合控制实验
6、随动系统控制实验
7、带刹车的手动变频控制
8、风向跟踪风力发电定时控制实验
9、自动控制风向跟踪风力发电试验
10、变频器实验
11、风能充电控制实验
12、单项离网逆变实验
13、充电控制器试验
1）接反保护实验
2）控制器对蓄电池的过充保护实验
3）控制器对蓄电池的过放保护实验
14、风况检测试验
15、发电功率测量实验
