实训装置 (豪华型）

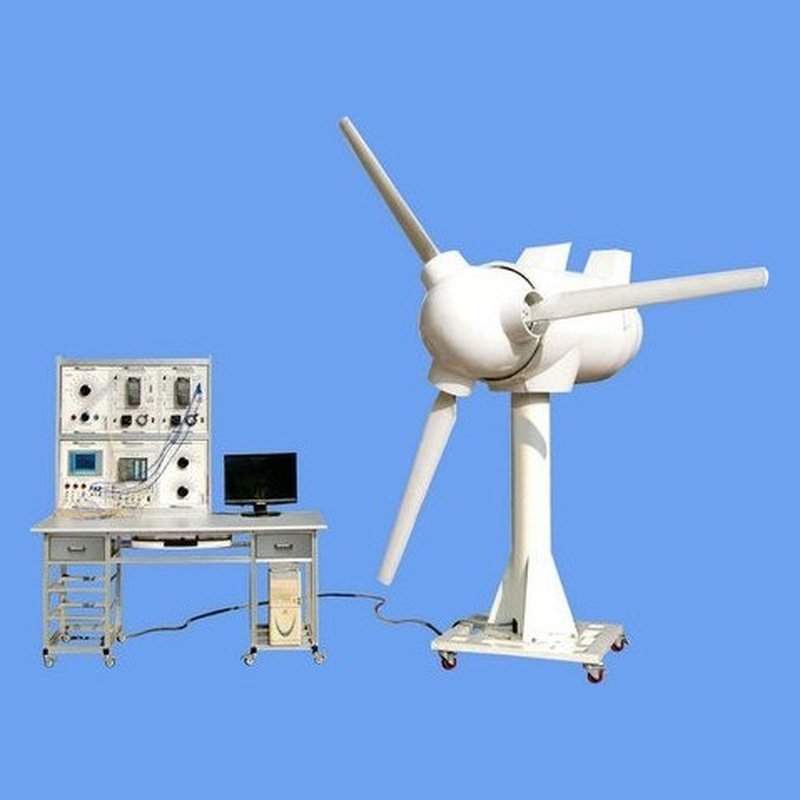

PG-LB01B型 轮毂旋转变桨机舱跟踪实训装置 (豪华型）是基于风力发电的原理以及电能的整流、储存和逆变而开发的，由于实验用自然风受到了限制，故本系统用电动机带动发电风车运转，模拟风力发电，PLC通过变频器控制电动机的转速来模拟不同风速下的发电效果，本装置是一套具有实际操作功能和实验功能高标准教学系统，系统重点突出了教学的直观性和实验操作的方便性，效果生动直观形象、现场感强。
一、技术参数：
工作电源:AC220±5％ DC24V
供电电源：单相三线AC220±5％ 50HZ 接地良好
环境温度：温度0～40℃，保存时0～70℃
相对湿度： 35～85％RH（不结露）
环境空气：不含腐蚀性可燃性气体，无大量导电性尘埃。
功耗：≤1500
二、系统简介：
本系统主要由如下几部分组成。
第一部分：叶片的旋转系统
第二部分：轮毂旋转系统
第三部分：风向跟踪随动系统
第四部分：模拟风力发电系统
第五部分：模拟风速风向检测系统
第六部分：充电控制和逆变系统
第七部分：终端负载系统
三、实验内容：
1、变频器功能参数设置与操作实验
2、变频器外部端子点动实验
3、控制电机正反转试验
4、三相电机开环控制实验
5、三相电机闭环控制实验
6、触摸屏应用试验
7、充电控制器试验
1）接反保护实验
2）控制器对蓄电池的过充保护实验
3）控制器对蓄电池的过放保护实验
4）防反充实验
8、机舱正反转试验
9、手动变桨控制实验
10、风速调节控制实验
11、机舱手动按钮控制实验
12、机舱手动旋钮控制实验
13、风速自动变桨控制实验
14、风力发电变桨自动运行综合实验
15、风力发电自动跟踪变桨实验
16、整流逆变试验
17、发电功率的测量试验
