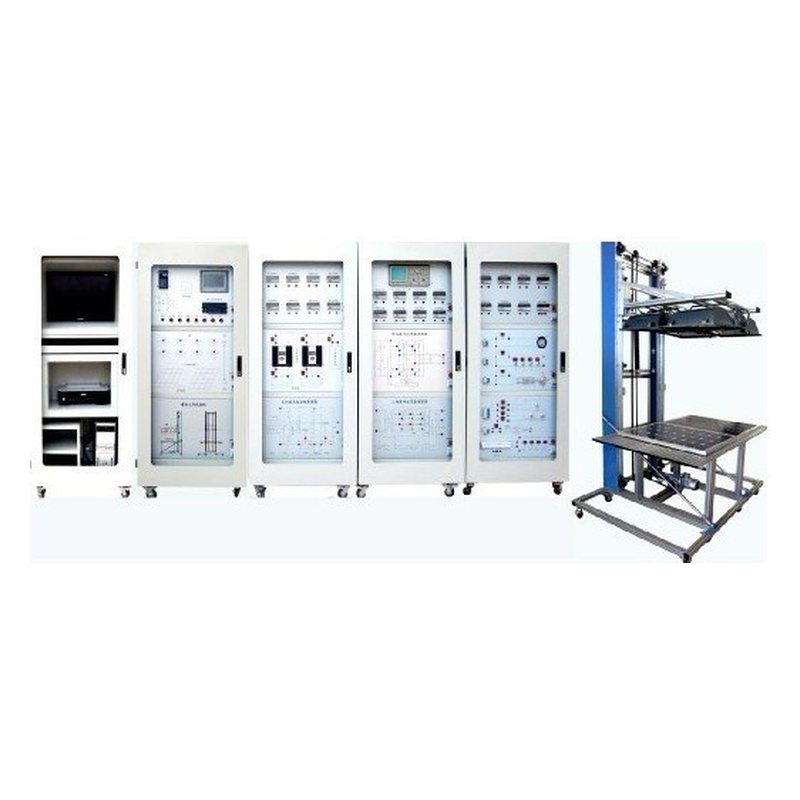

PG-TF03型太阳能发电整流逆变实训装置是基于太阳能发电，电能的整流，储存和逆变原理开发的。本系统是由模拟太阳光发电系统和控制单元组成。模拟太阳光发电系统是用4个400W节能灯来模拟太阳光通过改变灯和电池板的距离模拟太阳光不同强度下的发电效果。
一、技术参数：
供电电源：单相三线AC220±5％ 50HZ
工作电源：AC220±5％ DC24V
单个太阳能电池板参数如下：
额定峰值功率：60Wp
短路电流：3.89A
峰值电流：3.47A
开路电压21.3V
执行标准：GB/T 9535
功耗：≤4000W
二、实验内容：
1、西门子触摸屏实验
2、变频器实验
3、太阳能发电充电控制实验
4、充电控制器试验：
1）接反保护实验
2）控制器对蓄电池的过充保护实验
3）控制器对蓄电池的过放保护实验
4）防反充实验
5、整流逆变试验
6、模拟太阳控制系统实验
7、手动启停控制实验
8、手动变频控制实验
9、自动控制实验
10、整流逆变综合控制实验
