一、设备简介

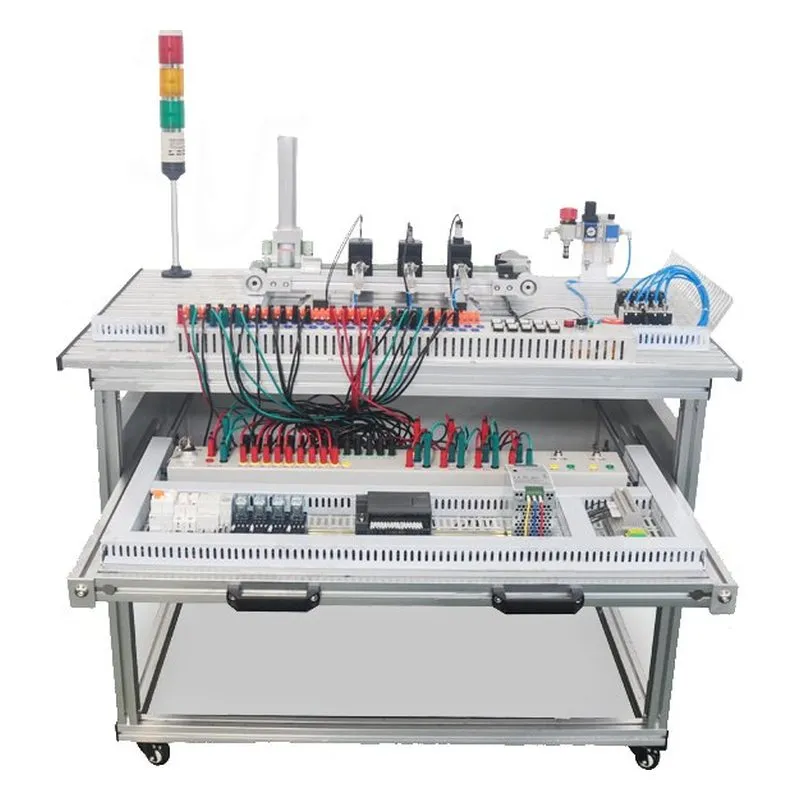

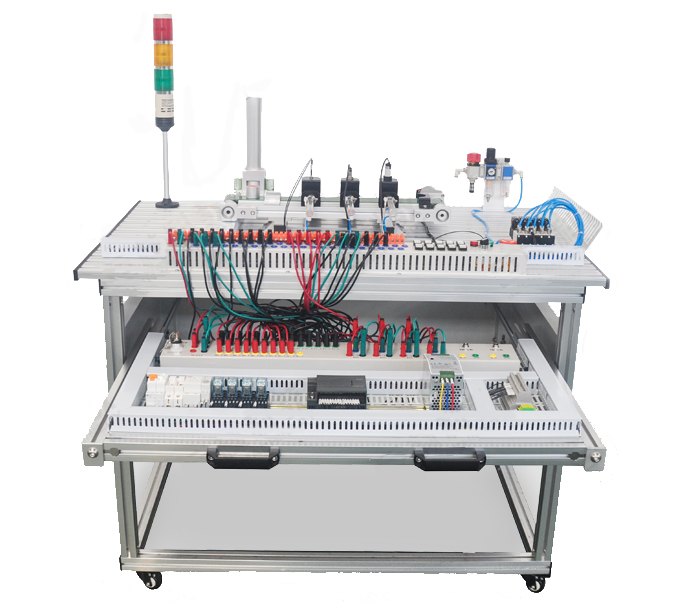

PG-JFJ1002 光机电一体化物料分拣实训装置（变频控制）主要元器件由传感器、气缸、气动电磁阀、三相电机、变频器等组成。装置控制系统采用西门子S7-200PLC,通过变频器对传送带电机进行速度调节,并把传送的物料进行材质与颜色的分辨,将分辨出来的物料用气缸推入到指定的仓位内。适合高等院校“机电工程系”自动化课程的教学/实训。开放式教学、在提升趣味性的同时提高学生动手能力是产品的优势;轻便、美观、易学习是产品的特色。
二、实训项目内容
1.传感器的安装与调试
2.变频器的安装与调试
3.气动回路安装与应用
4.PLC可编程序控制器的应用
三、主要特点
1.装置由铝型材、高强度钣金制作,表面高亮度银色硬质氧化
2.PLC控制端口对外开放
3.用PLC实现对变频器的控制
4.变频器对电动机的速度调节与应用
5.通过编码器反馈测试电动机的旋转速度
6.可对物料进行颜色、材质分拣
7.气压传动在实际生产中的运用
8.可选配上位机(触摸屏、电脑等)对硬件检测及程序校验
9.采用铝型材不生锈、轻便、美观
10.学习趣味性,易用直观
四、产品涉及课程
1.电机拖动技术
2.变频控制技术
3.传感器检测技术
4.气压传动与控制技术
5.PLC可编程控制技术及应用
五、主要技术参数
| 输入电源 | Ac380±10%/ Ac220±10% (主要由变频器输入电压决定,可根据实际需要进行选配) |
| 控制电压 | DC24V |
| 整机功率 | <1KW |
| 外形尺寸 | 0.75Mpa |
| 气源压力 | 长1200X宽700X高1800（mm） |
