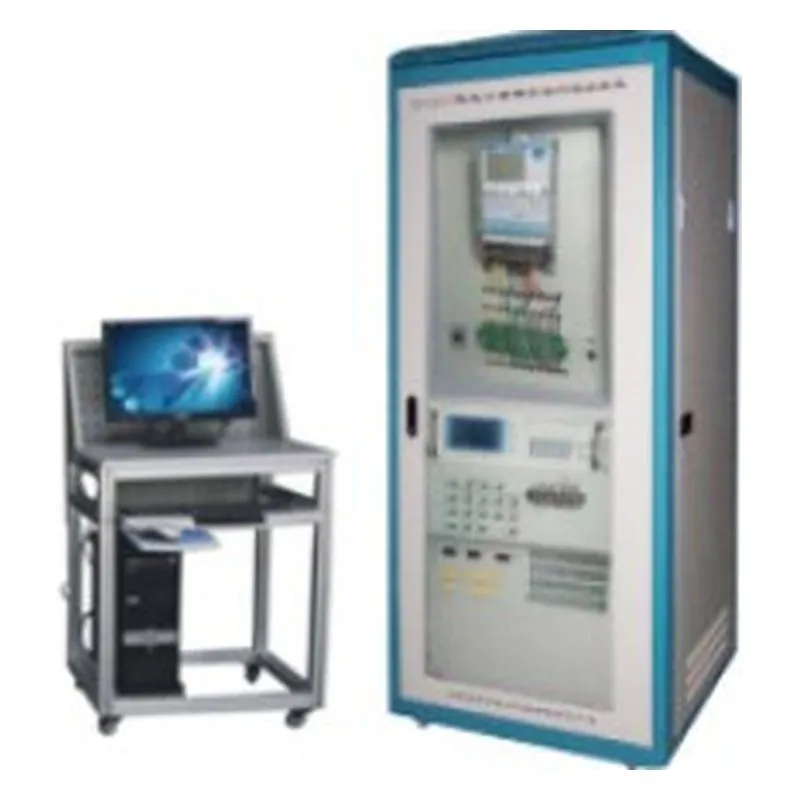

一、PG-DJL01型 电能计量模拟操作试验装置产品简介：
PG-DJL01型 电能计量模拟操作试验装置是我公司研发的集培训学习、理论验证、实际操作、考核考试于一体的多功能自动化装置.装置*大的特点使用安全和操作便捷。内置三相程控工频功率电源确保使用者安全，自主研发的功能模块能够完成电能表计量、影响量测试、错误接线等功能。适用于各劳动职业技能鉴定部门、供电系统基层单位，电力培训部门、大中专、技校、职校。
二、主要技术参数和技术指标
1、输入电源：220V±10% 50Hz
2、工作环境：温度－10℃～＋40℃
3、相对湿度＜85%（25℃）海拔＜4000m
4、内置三相程控工频功率电源：
电压：三相三线 3×100V；三相四线3×220V; 三相四线3×57.7V
输出功率：每相20VA
电流：3×10A 输出功率：每相20VA
幅度调节0～100%
输出频率：45Hz～65Hz
输出相位：0～359.9° 调节细度0.1°
谐波输出：2—21次谐波
电压2—21次谐波输出*大30%Un
电流2—21次谐波输出*大30%In
5、三相标准表0.02级
6、电压表0.5级
7、外形尺寸：700×700×1900(单位：mm)
8、装置功耗：＜600VA
9、重量：＜200Kg
三、主要功能与特点
1、机柜采用高档材料，外形美观，底部安装承重万向轮，方便装置移动。
2、元器件布局合理：柜体分为上下两部分，下部依次放置三相程控工频功率电源、错误接线控制器、三相多功能标准电能表，激励信号产生器、PT和CT、多路通讯板；上部正反两面，分别设置有挂表区、环形电流线圈、电压表、时钟计时、误差计算器、电压跌落控制器、三线/四线切换开关。操作方便，检测直观。
3、输入电源保护：当误操作造成短路时，则由漏电保护器，总空气开关和保险管等予以处理。
4、设备内装有三相程控工频功率电源，具备完善的电压、电流的保护措施，确保操作者的人身安全。
5、三相程控工频功率电源具有输出实时采样功能，上传计算机可以画出实时输出波形。
6、计时功能：设备装有定时器，考核时可设定时间，在规定的时间内要求学员完成实训项目。
7、三相程控工频功率电源、PT和CT、错误接线控制器、挂表区组成典型的错误接线程控模拟。培训、考察操作者对错误接线的认识和纠正错误接线的能力。
8、三相程控工频功率电源、三相多功能标准电能表、挂表区、误差计算器组成典型的电能表计量单元。能够计量三相三线/三相四线电能表。
9、激励信号产生器、环形电流线圈组成磁感应强度场产生单元。磁感应强度任意可调，配合电能表计量单元完成磁场影响量测试。
10、电能表计量单元配合电压跌落控制器可以完成电压跌落、电流降落的测试功能。
11、电能表ＲＳ４８５有独立串口，方便计算机读取电能表数据，一台计算机可以同时控制多台装置运行。
