一、PG-DLK01型 电力系统综合自动化试验台设备的主要用途、功能以及特点：

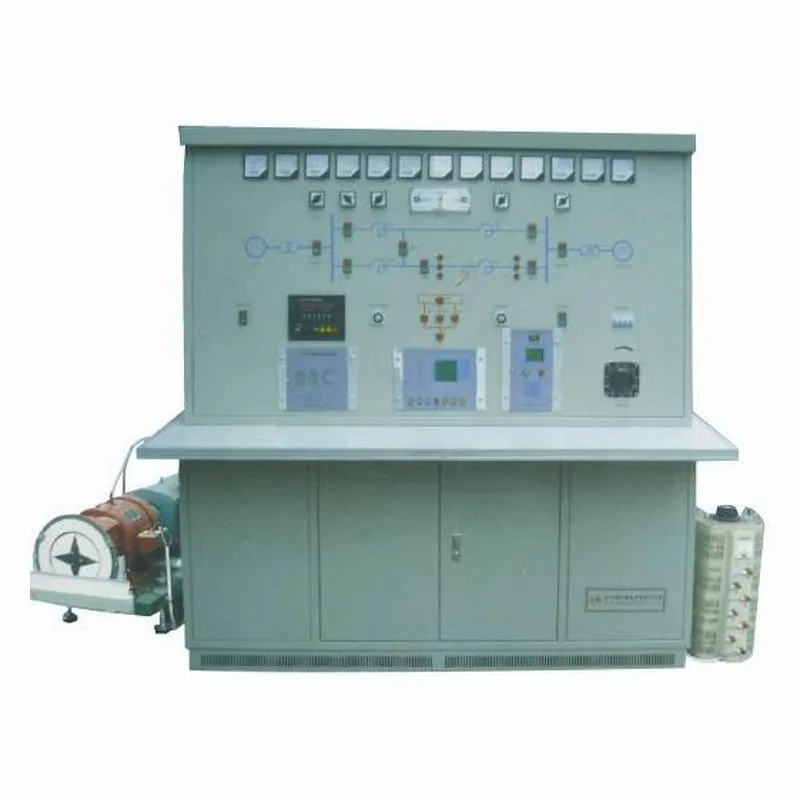

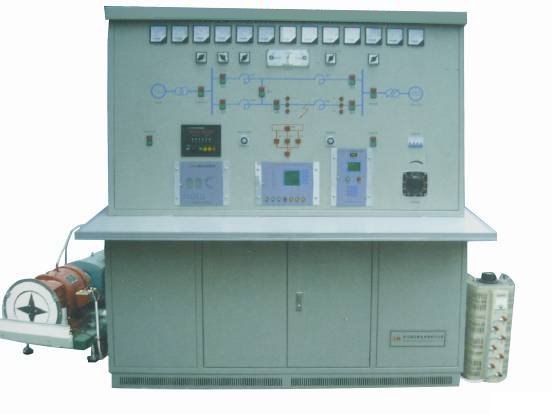

PG-DLK01型 电力系统综合自动化试验台是一个自动化程度很高的多功能电力行业培训设备。由发电机组、双回路输电线路、无穷大电源等一次设备组成，可构成发电机与无穷大系统。系统之间有二种不同联络阻抗，供系统实验分析比较时使用。该电力系统综合自动化试验台培训考核系统包括一套发电机组、手动调速、同期、线路模型、微机励磁调节器和无穷大电源组成一个单机——无穷大系统，可以进行多个励磁控制实验，同期并网实验，系统低频振荡实验、电力系统、功率特性和功率极限实验、电力系统暂态稳定实验、单机带负荷实验等电工仪表实训装置。
PG-DLK01型 电力系统综合自动化试验台主要用途为电气工程专业课程实验，课程设计实验，毕业设计，生产实习及某些研究课题实验，是一个完整的电力系统典型模型，能完成28项实验。
二、实验项目要求
1. 发电机启动和调整实验；
2. 运行方式实验；
3. 负荷调整实验；
4. 手动准同期并列实验；
5. 各种信号波形观测；
6. 不同a（控制角）的励磁电压波形观测实验；
7. 同步发电机起励实验；
8. 控制方式及其相互切换实验；
9. 逆变灭磁和跳灭磁开关灭磁实验；
10.伏赫限制实验；
11.同步发电机强励实验；
12.欠励限制实验；
13.调差特性实验；
14.过励限制实验；
15.单回路稳态对称运行实验；
16.双回路与单回路的稳态对称运行比较试验；
17.单回路稳态非全相运行试验；
18.单回路不对称稳态短路运行状态下实验；
19.励磁调节器对静态稳定性影响实验；
20.无调节励磁时，功率特性和功率极限的测定；
21.手动调节励磁时，功率特性和功率极限测定；
22.微机自并励时，功率特性和功率极限的测定；
23.微机它励时，功率特性和功率极限的测定；
24.单回路、双回路输送功率与功角关系实验；
25.短路类型对电力系统暂态稳定性的影响实验；
26.故障切除时间对暂态稳定的影响实验；
27.有无强励磁对暂态稳定性影响试验；
28.同步发电机异步运行和再同步实验。
三、技术参数及指标
1、三相同步发电机(SN=2.5kVA，VN=400V，nn=1500r.p.m)
2、直流电动机(PN=2.0KW，VN=220V)
3、15KVA三相自耦调压器模拟无穷大系统
4、4KVA整流变压器
5、调速装置
手动模拟调节
6、微机励磁调节器
（1）手动、它励、自并励方式
（2）恒电压、恒电流、恒无功、恒a四种控制方式
（3） 三种励磁限制功能
（4）电力系统稳定器(PSS)功能
（5）通讯功能
（6）多种波形的观测
（7）发电机电压调整范围
20%~120%（单机），20%~ 130%（单机试验），85%~120%（并网）
（8）发电机电压调节精度：0.5%UN
起励超调小于10%UN，甩负荷超调小于15%UN
（9）调差率±15%可调，档距小于0.1%
（10）测控频率10Hz，即每工频周波测量和控制输出各两次
7、电源用三相五线制交流电，额定电流为10A。
四、基本配置
1. 2.5KVA三相同步发电机及2.2KW直流电动机组 1套
2. 15kVA三相调压器（TSG3-20） 1台
3. 二条线路共计线路电抗器 若干台
4. 整流变压器，励磁变压器 2台
5. 电压互感器，电流互感器 共7台
6. 仪表 12只
7. 各种接触器，继电器 若干只
8. 手动调速装置 1套
9. 微机励磁调节器 1台
10. 手动准同期装置 1套
11. 系统控制回路 1套
12. 综合自动化试验台 台
