一、产品特点
1、额定工作电压：交流400V
2、辅助电路额定工作电压：交流380V、220V
3、母线规格：TMY-50×5
4、分支母线规格：TMY-25×3等。
5、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
6、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
7、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
8、机械联锁：配电柜的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
二、设备配置

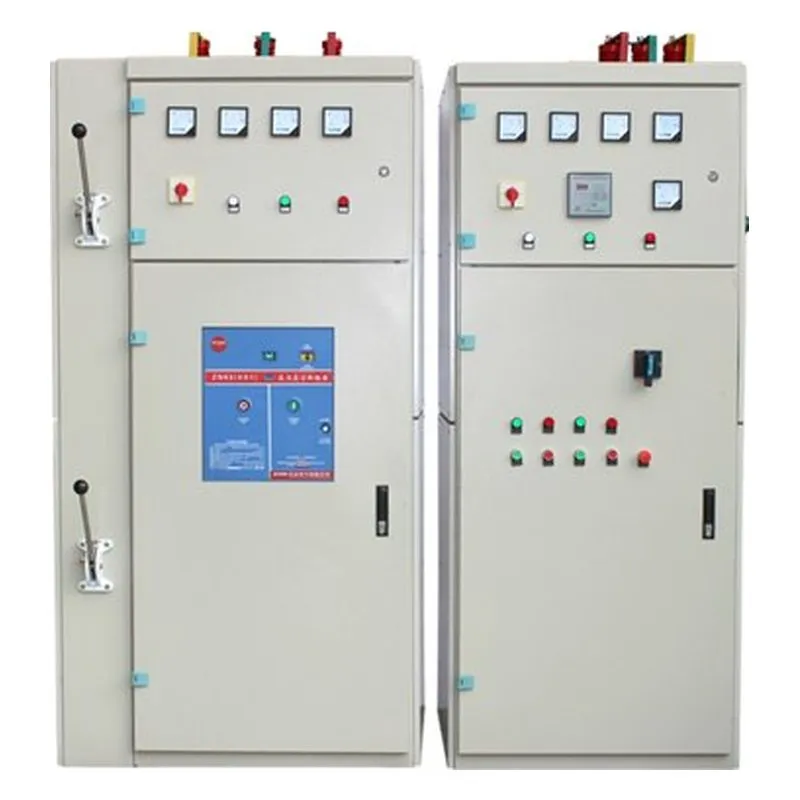

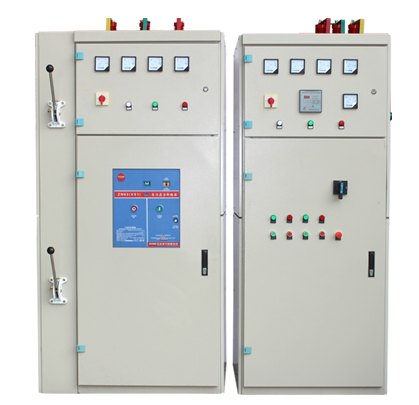

1、低压供配电技术实训装置
标准配置（单回路供电）由进线柜、计量柜、补偿柜、低压出线柜、负载柜组成。
2、低压开关柜主要配置、功能及主要性能、技术指标
| 序号 | 设备名称 | 用途 | 功能要求 | 主要性能及技术指标 |
| 1 | 进线柜 | 总电源 控制 | 1、附进线带漏电空气开关（板后操作） 2、主断路器可以手动操作也可以电动操作 3、带有进线电压指示仪表 4、可以进行各相电压转换操作 5、有三相电流指示仪表 6、断路器板前操作 7、设备带有前后有隔离保护钢板 8、前后开有观察窗 9、进线方式：上下均可进出线 | 1、断路器：DW15-630/630A 2、电压表：6L2-V 450V 3、电流表：6L2-A 4、互感器：LMK3-0.665 5、电压转换开关：LW5-16YH3/3 6、空气开关（带漏电保护）：DZ47L-60/4P C60A |
| 2 | 计量柜 | 电能 计量 | 有功功率显示 无功功率显示 有功电能计量 无功电能计量 综合显示仪表 电压显示 电流显示 前后开有必要的观察窗 | 电流互感器：LMK3-0.66 多功能智能电能表 有功功率显示：6L2-KW 无功功率显示：6L2-VAR 电压表（指针式）：6L2-V 电流表（指针式）：6L2-A 综合显示仪表（数显式）：PY194E-2S4 |
| 3 | 补偿柜 | 功率因 数补偿 | 手动/自动切换控制功能 补偿电容自动放电功能 补偿电容自恢复功能 前后带有观察窗 电容保护采用断路器保护 功率因数显示 前后开有观察窗 | 补偿电容器：BSMJ-0.45-13/3 接触器：CJ19 小型断路器：DZ47 功率因数表：6L2-C0$ 自动补偿控制器：JKW18-10 |
| 4 | 出线柜 （动力及照明柜 ） | 动力及照明控制 | 抽屉式，带有机械连锁机构，带有隔室。 每个柜体6支路，均采用NM1断路器。支路电流监视。 | 塑壳开关：NM1 电流表：99T1-A |
| 5 | 负载柜 | 动力、照明负荷 | 半开放式结构 负载小车带单元控制 可移动，车轮带自锁装置 | 感性负载10个单元，每个单元轴功率2.2KW 阻性负载10个单元，每个单元功率1KW |
| 6 | 安全防护材料与工具 | 1、绝缘手套2副 2、绝缘靴2副 3、绝缘地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆头扳手1套（8件套） 7、接地线（5M） 8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A) 9、电工常用工具 | 1、安全防护用品 2、安全防护用品 3、安全防护用品（正常的倒合闸、设备巡视、记录防护） 4~9、电气设备维护工具 | 1、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。 |
| 7 | 安全 标志 | 安全 防护 |
三、实训项目：
1、 配电系统运行方式实训
2、 低压配电设备的倒合闸操作实训
3、 互感器实训
⑴ 电流互感器接线方式
⑵ 有功、无功电度表的接线实训
⑶ 多功能综合仪表接线实训
⑷ 抄表实训
4、开关电器实训
⑴低压框架断路器的原理与接线
⑵低压塑壳断路器的原理与接线
⑶隔离开关的原理与接线
5、手动功率因数补偿实训
6、自动功率因数补偿实训
7、低压配电线路分级保护实训
8、接地保护实训
9、0.4KV照明系统配电实训
10、0.4KV动力系统配电实训
11、 安全操作规程培训
12、 供配电工、维修电工职业技能鉴定考核训练
