一、PG-GDY02A型 工厂电气控制供电实训装置简介：

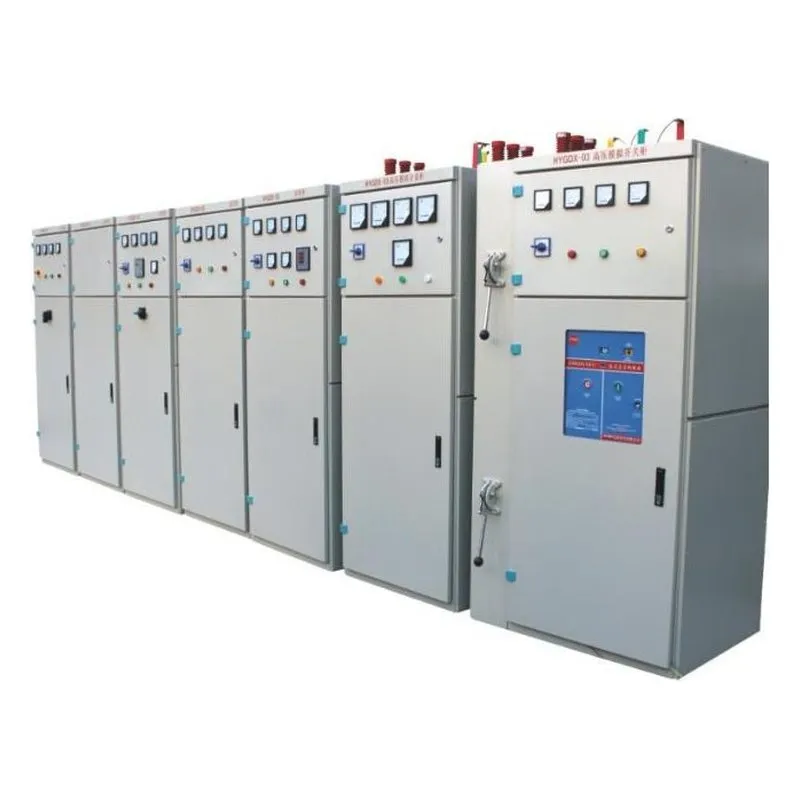

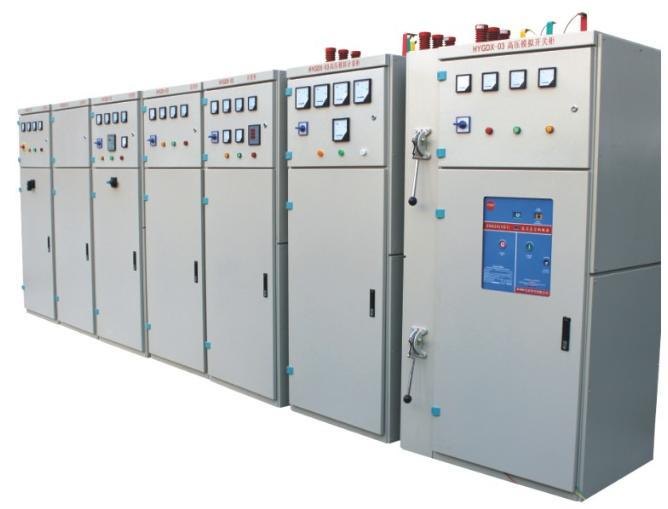

PG-GDY02A型 工厂电气控制供电实训装置由一组配电柜组成，分别是进线柜、计量柜、补偿柜、出线柜。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。
工作电源：三相五线 380V±5% 50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
额定电流：250A
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
二、低压配电柜产品基本配置
| 序号 | 设备名称 | 设备规格 | 单位 | 数量 | 备注 |
| 1 | 计量控制柜 | 800×600×2300mm | 台 | 1 | |
| 2 | 进线控制柜 | 800×600×2300mm | 台 | 1 | |
| 3 | 电容补偿柜 | 800×600×2300mm | 台 | 1 | |
| 4 | 出线控制柜 | 800×600×2300mm | 台 | 1 | |
| 5 | 控制柜 | 800×600×2300mm | 台 | 1 | 6路输出 |
三、低压配电柜产品基本配置说明
1、计量控制柜：配置有互感器、电能表、电压电流表等，作为总电能的计量。学生能自行连接控制线路。
2、进线控制柜：配置有万能式断路器、互感器、电压电流表，作为总电源的进线控制。学生能自行连接控制线路。
3、电容补偿柜：配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等，作为电源功率因数的补偿。学生能自行连接控制线路。
4、出线控制实训柜：配置有自动空气断路器、互感器、电压电流表等，作为电能的分组控制。学生能自行连接控制线路。
5、控制柜：2路启动停止控制；2路正反转控制；2路Y/Δ控制（配有250A400V断路器、熔断器40A/40A/60A各两路。端子排输出、控制线路端子排输入。接触器、热保护的电流按熔断器50%计。
