一、功能特点

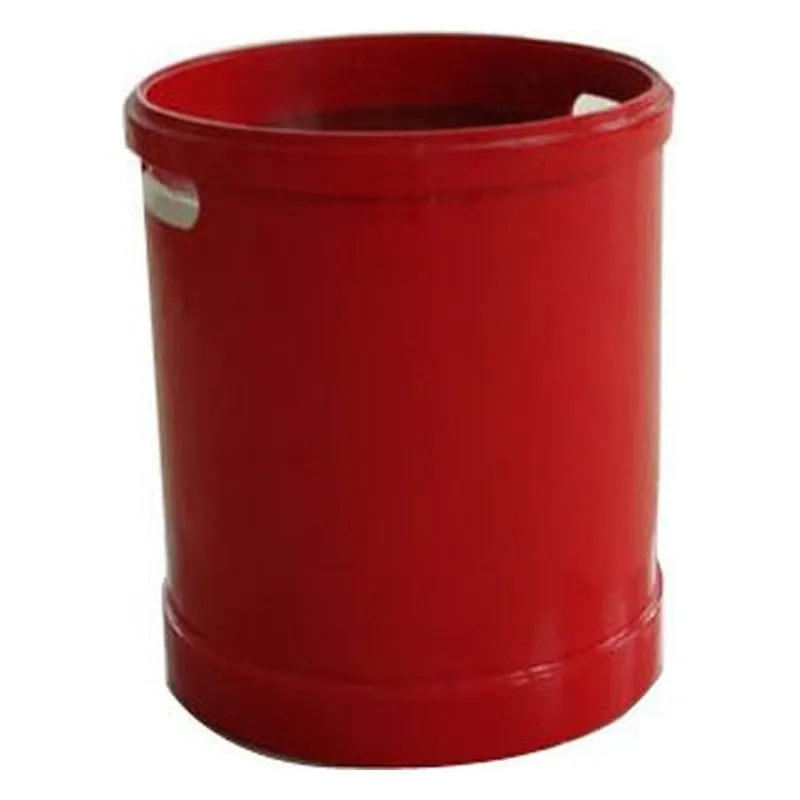

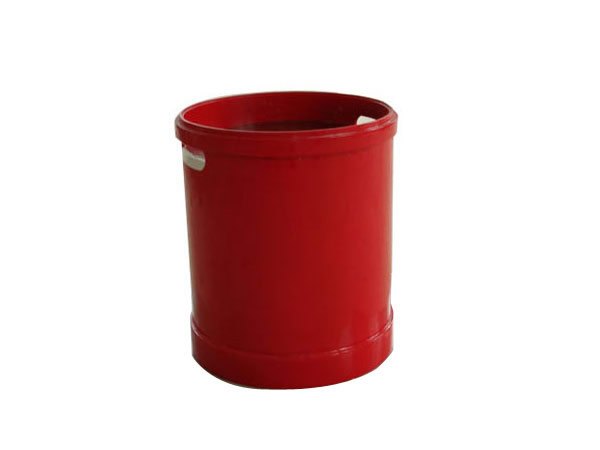

PG-DKⅡ型 干式补偿电抗器是专门为交流耐压试验串、并联补偿设计的，积木式结构，串、并联任意结合，配合三档抽头选择，补偿电压（串补）及补偿电流（并补）调节方式灵活方便。与小容量试验变压器配合使用，可大大地降低试验电源及试验设备容量，适应于下列电气设备的试验：
●300MW及以下发电机、电动机工频耐压试验；
●35kV及以下电力变压器工频耐压试验；
●110kV及以下交联电缆工频耐压试验；
●110kV及以下组合电器（GIS）工频耐压试验；
●220kV及以下电容式电压互感器（CVT）现场校验。
二、主要技术参数
额定电压和电流：
| 接线端 | A1X | A2X | A3X |
| 额定电压（kV） | 30 | 25 | 20 |
| 额定电流（mA） | 225 | 250 | 300 |
工作方式：电流300mA时连续工作时间10分钟；
电流250mA时连续工作时间30分钟；
电流150mA时连续工作时间120分钟。
