一、 功能特点

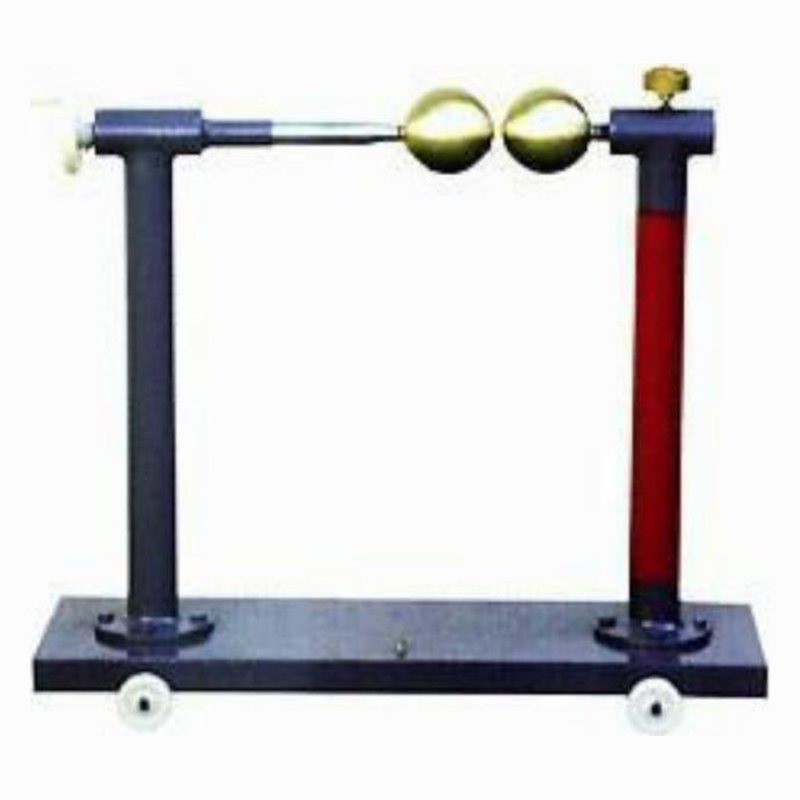

●PG-QF系列 放电球隙测压器是一对直径相同的球型电极，当其与高压试验变压器、控制台、调压器、水电阻等组成成套测试设备后，可在工频高压试验时用于高压测量及保护被试物品之用。
二、主要技术参数
●表1 一球接地的球隙适用于交流电压，负极性的雷电冲击电压和长波尾冲击及两种极性的直流电压kV(峰值)
| 球隙距离 Cm | 球 直 径 cm | |||||
| 5 | 6.25 | 10 | 12.5 | 15 | 25 | |
| 0.20 0.25 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.0 1.2 1.4 1.5 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 9.0 10 11 12 | 8.0 9.6 11.2 14.3 17.4 20.4 23.4 26.3 29.2 32.0 37.6 42.9 45.5 48.1 53.0 57.5 61.5 65.5 (69.0) (72.5) (75.5) (82.5) (88.5) | 14.2 17.2 20.2 23.2 26.2 29.1 31.9 37.5 42.9 45.5 48.1 53.5 56.5 63.0 67.5 72.0 76.0 79.5 (87.5) (95.0) (101) (107) | 16.8 19.9 23.0 26.0 28.9 31.7 37.4 42.9 45.5 48.1 53.5 59.0 64.5 69.5 74.5 79.5 84.0 95.5 105 115 123 (131) (138) (144) (150) (155) | 16.8 19.9 23.0 26.0 28.9 31.7 37.4 42.9 45.5 48.1 53.5 59.0 64.5 70.0 75.5 80.0 85.0 97.0 108 119 129 138 146 (154) (161) (168) (174) (185) (195) | 16.8 19.9 23.0 26.0 28.9 31.7 37.4 42.9 45.5 48.1 53.5 59.0 64.5 70.0 75.5 80.5 85.5 98.0 110 122 133 143 152 161 169 177 (185) (198) (209) (219) (229) | 31.7 37.4 42.9 45.5 48.1 53.5 59.0 64.5 70.0 75.5 81.0 86.0 99.0 112 125 137 149 161 173 184 195 206 226 244 261 275 |
●表2 一球接地的球隙适用于正极性的雷电冲击电压和长波尾冲击电压kV(峰值)
| 球隙距离 cm | 球 直 径 cm | |||||
| 5 | 6.25 | 10 | 12.5 | 15 | 25 | |
| 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.0 1.2 1.4 1.5 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 9.0 10 11 12 | 11.2 14.3 17.4 20.4 23.4 26.3 29.2 32.0 37.8 43.3 46.2 49.0 54.5 59.5 64.5 69.0 （73.0） （77.0） （81.0） （90.0） （97.5） | 14.2 17.2 20.2 23.2 26.2 29.1 31.9 37.6 43.2 45.9 48.6 54.0 59.0 64.0 69.0 73.5 78.0 82.0 （91.5） （101） （108） （115） | 16.8 19.9 23.0 26.0 28.9 31.7 37.4 42.9 45.5 48.1 53.5 59.0 64.5 70.0 75.5 80.5 85.5 97.5 109 120 130 （139） （148） （156） （163） （170） | 16.8 19.9 23.0 26.0 28.9 31.7 37.4 42.9 45.5 48.1 53.5 59.0 64.5 70.0 75.5 80.5 85.5 98.0 110 122 134 145 155 （164） （173） （181） （189） （203） （215） | 16.8 19.9 23.0 26.0 28.9 31.7 37.4 42.9 45.5 48.1 53.5 59.0 64.5 70.0 75.5 80.5 85.5 98.5 111 124 136 147 158 168 178 187 （196） （212） （226） （238） （249） | 31.7 37.4 42.9 45.5 48.1 53.5 59.0 64.5 70.0 75.5 81.0 86.0 99.0 112 125 138 151 163 175 187 199 211 233 254 273 291 |
