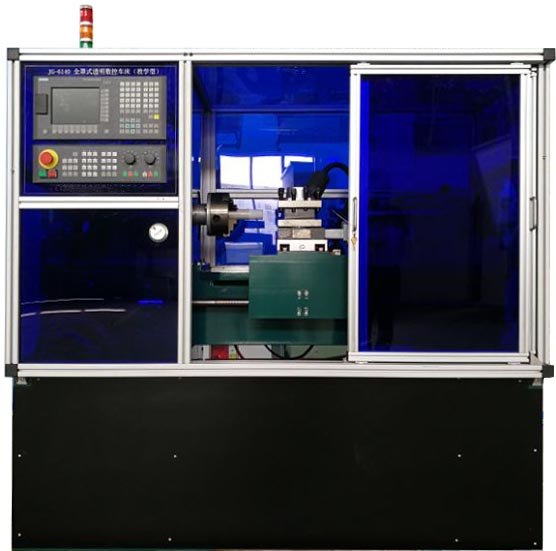

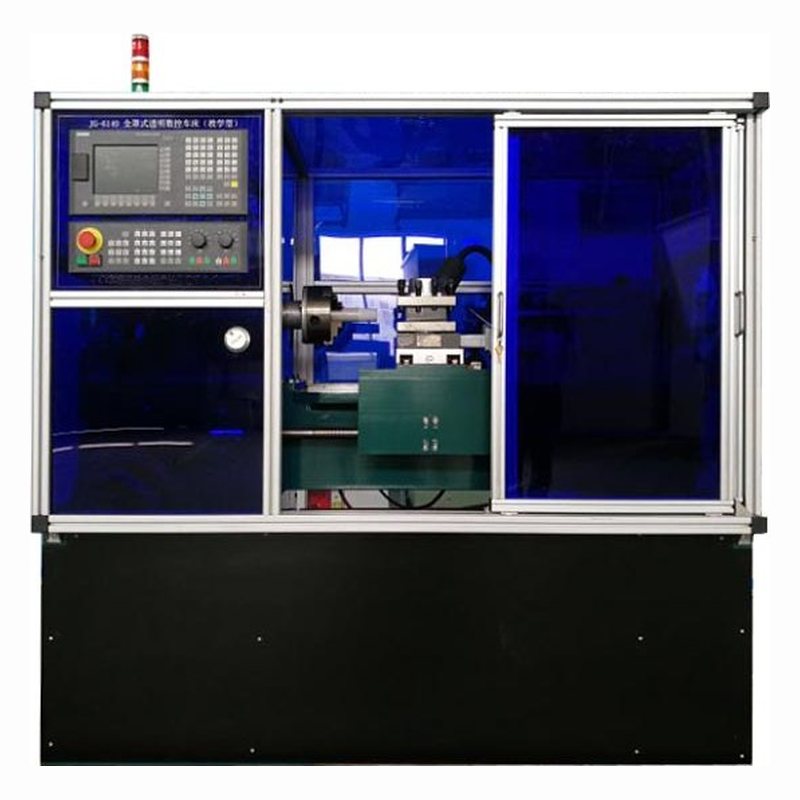

PG-CK6135 型 透明数控教学车床是我公司*新研制的教学科研用数控机床。该机床是典型的机电一体化产品，采用稳定可靠的广数 980TB3 车床用数控系统。同时，其外形美观大方，主轴箱盖及防护体均采用进口有机透明材料制作而成，使机床主要内部结构及传动线路一目了然，是各相关科研院所、高职学院及技术学校理想的实验设备。采用四工位自动回转刀架,可以加工φ 30mm 的尼龙或 PVC 材料,通过编程对各种轴类，盘类等塑料零件能自动完成任务，如外圆柱面，圆锥面，圆弧面，螺纹等工件的削加工，并能进行切槽，钻孔等工作。
二、机床特点
1、透明数控教学车床模型 采用稳定可靠的GSK980TB3 专用车床数控系统；
2、车床采用全防护透明设计，框架主体采用40×40mm铝合金型材，防护门导轨采用40×80mm铝合金型材，推门结构，铝合金型材内嵌5mm厚深蓝色半透明有机玻璃，整机造型美观大方。
3、机床XZ向进给导轨采用高精度方形直线导轨，速度快，精度高。
4、大拖板采用铸件成型，时效处理，数控铣精加工面成，坚固耐用且不变形。
5、全自动四工位数控回转刀架，能满足较复杂零件的刀具使用要求；
6、纵、横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大；
7、采用高级变频调速电机驱动主轴，实现无级调速，保证切削线速度稳定；
8、操作方便舒适，符合现代人机工程学的优化思想；
9、车削 PVC 材料时，采用空气（风）冷却，保持工作环境清洁，无工业污染；
三、用途
1. 相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
2. 各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3. 各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4. 开展数控机床结构及控制原理与结构、数控编程及机床操作、CDA/CAM 等专业课程专项培训。
四、数控系统主要功能
1、GSK980TB3为广州数控设备有限公司研制的新一代普及型车床数控系统，是GSK980TB2的升级版。GSK980TB3车床数控系统采用32位高性能的CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现了μm级精度的运动控制。
2、系统采用硬件插补技术，快进速率可达 12 米/分；
3、具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；
4、控制精度高，脉冲当量为 1μ （0.001mm）；
5、有串行 RS232 通讯接口功能，可与计算机联机通讯；
6、采用电子齿轮比，简化传动结构，提高机床工作精度。
7、系统具有软、硬件限位，保证工作安全；
8、采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠。
五、机床主要技术参数
| 床身材质 | 采用高强度的工程塑料 |
| 防护形式 | 铝合金型材和透明有机玻璃 |
| X向轴导轨形式 | 高精度方形直线导轨,宽度15mm |
| Z向轴导轨形式 | 高精度方形直线导轨,宽度20mm |
| XZ轴丝杆类型 | 滚珠丝杆 |
| 大拖板材质 | 铸件成型 |
| 主轴箱盖及防护罩 | 采用进口透明有机材料 |
| 防护罩框架材质 | 采用高强度40×40mm铝合金型材 |
| 三爪卡盘 | 160mm |
| 床身上*大回转直径 | 350mm |
| *大工件长度 | 450mm |
| 电动刀架 | 四工位 |
| 主轴 | 标准主轴 |
| 主轴孔径 | 40mm |
| 主轴转速、无级变速 | 0------1500rpm |
| 主轴电机 变频控制无极调速功率 | 0.75kw |
| 丝杠运行 | 混合步进电机驱动 |
| 运行方式 | 三轴运行二轴联动 |
| 定位精度 | ±0.03mm |
| 重复定位精度 | ±0.02mm |
| 数据格式执行标准 | ISO |
| 尾架形式 | 透明有机制作 |
| 机床外型尺寸（长×宽×高） | 1800×980×1530mm |
| 机床重量 | 450kg |
| 数控系统 | 广数GSK980TB3 |
七、机床附件清单
| 序号 | 名 称 | 规 格 | 单位 | 数量 |
| 1 | 车刀 切断刀、外圆刀、45°刀、螺纹刀 | 20*20mm | 把 | 4 |
| 2 | 继电器 | 24V4 组 | 个 | 2 |
| 3 | 保险丝 | 个 | 2 | |
| 4 | 螺丝刀 一字 | 3.2*150mm | 把 | 1 |
| 5 | 螺丝刀十字 | 3.2*150mm | 把 | 1 |
| 6 | 尖嘴钳 | 6寸 | 把 | 1 |
| 7 | 内六角 | φ 6、φ 8 | 把 | 各 1 |
| 8 | 塑料棒 | φ 25、φ 32、φ 40、 | 箱 | 1 |
| 9 | 卡盘板手 | 把 | 1 | |
| 10 | 扳手套筒 | 把 | 1 | |
| 11 | 刀架扳手 | 把 | 1 | |
| 12 | 系统说明书 | 本 | 1 | |
| 13 | 机床说明书 | 份 | 1 | |
| 14 | 连接线 | 四芯线 | 米 | 6 |
| 15 | 电路图 | 份 | 1 | |
| 16 | 刀垫片 | 盒 | 1 | |
| 17 | 死顶尖 | 个 | 1 | |
| 18 | 变频器 | 份 | 1 |
