一、设备概述
PG-DTM1003型 万能电梯门系统安装实训考核装置是根据电梯安装工艺和维保要求，结合当前电梯市场的门系统结构，而开发的一种适合各种电梯门系统安装的实训平台。PG-DTM1003型 万能电梯门系统安装实训考核装置适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

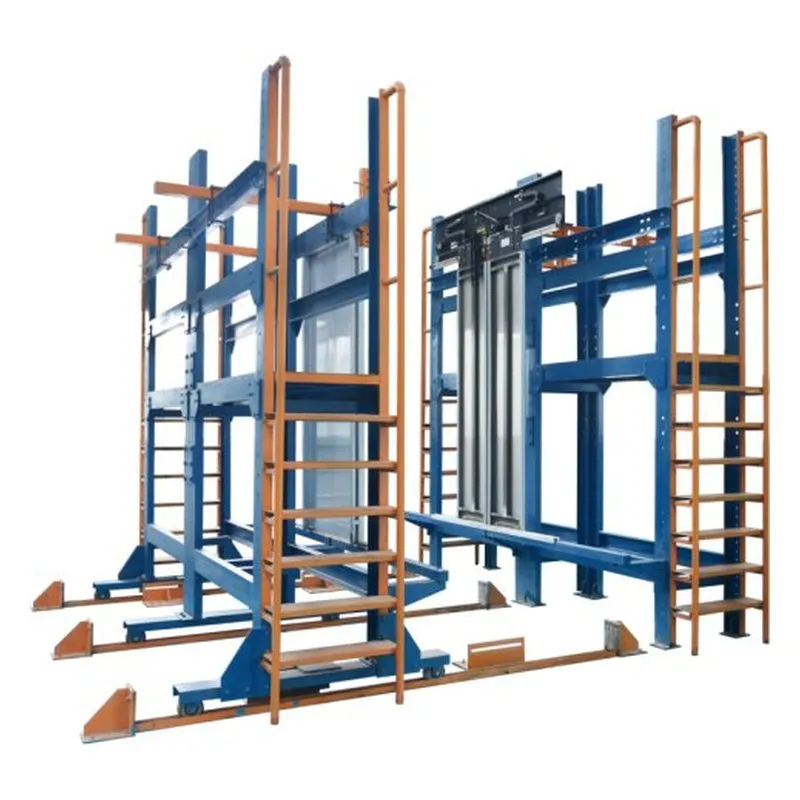

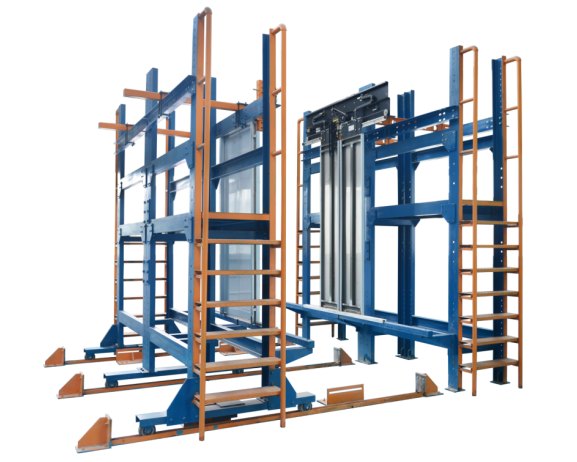

PG-DTM1003型 万能电梯门系统安装实训考核装置由固定框架、移动框架、层门系统、轿门系统组成。独特的设计使层门与轿门即能分开进行独立安装，又能移动框架进行合并，实现轿门层与层门联动。使学生直观地了解电梯门系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。
二、产品特点
1. 采用了钢结构框架平台设计，整体外观简洁明了；
2. 遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3. 采用水平移动的方式，使层门与轿门分合移动式的进行安装与调试；
4. 适合各种电梯门系统的安装。
三、技术参数
1. 电源输入：单相三线 AC220V 50Hz；
2. 工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3. 框架移动行程：1440mm；
4. 框架走廊宽度：60mm；
5. 门安装：适合各种电梯门安装。
6. 整机重量：≥4000kg；
7. 外形尺寸：4780mm×3700mm×3510mm（长×宽×高）。
四、配置清单
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | 固定框架 | 1 | 台 | 材料：Q235 / 表面喷漆处理 |
| 2 | 移动框架 | 1 | 台 | 材料：Q235 / 表面喷漆处理 |
| 3 | C导轨 | 3 | 条 | 材料：Q235 / 表面喷漆处理 |
| 4 | 行程限位座 | 6 | 个 | 材料：Q235 / 表面喷漆处理 |
| 5 | 定位座 | 4 | 个 | 材料：Q235 / 表面喷漆处理 |
| 6 | 层门安装支架 | 2 | 个 | 材料：Q235 / 表面喷漆处理 |
| 7 | 轿门安装支架 | 2 | 个 | 材料：Q235 / 表面喷漆处理 |
| 8 | 旁开式层门 | 1 | 套 | 配套层门材料：不锈钢；开门净宽：900mm；开门净高：2100mm； |
| 9 | 旁开式轿门 | 1 | 套 | 配套轿门材料：不锈钢；开门净宽：900mm；开门净高：2100mm； |
| 10 | 中分式层门 | 1 | 套 | 配套层门材料：不锈钢；开门净宽：900mm；开门净高：2100mm； |
| 11 | 中分式轿门 | 1 | 套 | 配套轿门材料：不锈钢；开门净宽：900mm；开门净高：2100mm； |
| 12 | 旁开式门机 | 1 | 套 | 厂商：杭州/西子孚信；型号：jarless-con；开门方式：旁开；额定转速：180r/min；额定功率：43/94W |
| 13 | 中分式门机 | 1 | 套 | 厂商：杭州/西子孚信；型号：jarless-con；开门方式：中分；额定转速：180r/min；额定功率：43/94W |
| 14 | 层门地坎 | 2 | 条 | 铝合金 |
| 15 | 轿门地坎 | 2 | 条 | 铝合金 |
| 16 | 旁开式层门上坎 | 1 | 套 | 材料：Q235 / 表面烤漆处理；开门净宽：900mm |
| 17 | 中分式层门上坎 | 1 | 套 | 材料：Q235 / 表面烤漆处理；开门净宽：900mm |
| 18 | 旁开式门框 | 1 | 套 | 不锈钢 |
| 19 | 中分式门框 | 1 | 套 | 不锈钢 |
| 21 | 安装工具 | 1 | 套 | 详见配套工具清单 |
| 22 | 随机资料 | 1 | 份 | 实训指导书及相关说明书等资料 |
五、实训项目
1. 旁开式层门地坎安装与调整；
2. 旁开式门框安装与调整；
3. 旁开式层门上坎安装与调整；
4. 旁开式层门门扇安装与调整；
5. 层门门锁的调整；
6. 旁开式门机机构安装与调整；
7. 旁开式轿门安装与调整；
8. 门刀安装与调整；
9. 中分式层门地坎安装与调整；
10. 中分式门框安装与调整；
11. 中分式层门上坎安装与调整；
12. 中分式层门门扇安装与调整；
13. 层门门锁的调整；
14. 中分式门机机构安装与调整；
15. 中分式轿门安装与调整；
16. 门刀安装与调整；
17. 电梯门机参数的设置与调试；
18. 门系统的保养。
