一、产品概述

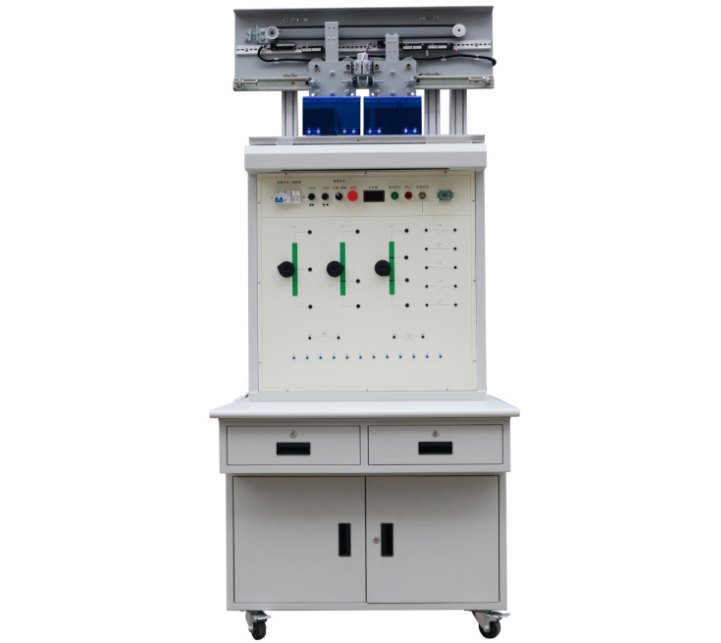

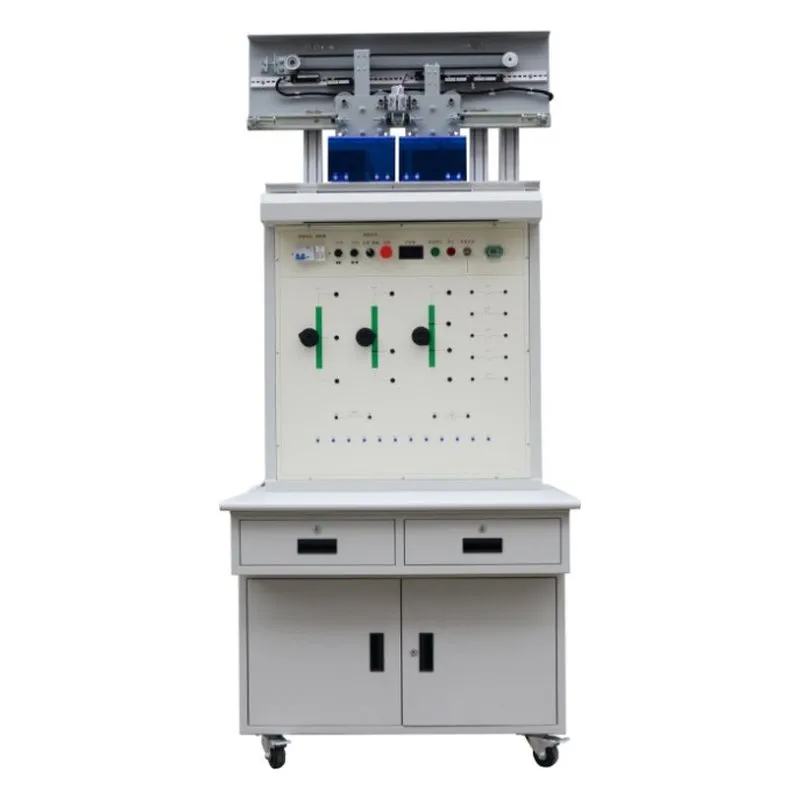

PG-DTM1004型 电梯门继电器控制操作柜把电梯门机构安装到实训台上并设计了对应的电梯门电气控制系统回
路、门机调速系统部件、各种电阻器件等采用安全接线引出端子。可由学生自由拼接门系统电气控制电路，通过电梯门继电器控制操作实训考核装置的训练可以让学生快速了解电梯门机控制电路的工作原理，掌握电梯开关门动作过程和调速方法。PG-DTM1004型 电梯门继电器控制操作柜非常适合高职、高专、中等职业院校开设的电梯相关专业学生的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、实训项目
1、电梯门机控制电路设计与线路装接实训；
2、电梯门机调速方法实训；
3、电梯门机构组装调试方法实训。
三、设备结构组成
操作柜由实训桌和实训台两部份组成。
1、实训桌
实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
2、实训台
（1）PG-DTM1004型 电梯门继电器控制操作实训台主体部分和门机构部件采用全钢结构，钢板亚光喷塑，框架采用铝合金架构，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、直流他励电动机、变压器、整流桥堆、交流接触器、门系统机构部件、照明日光灯、开关按钮、双稳态开关、各种电阻和安全接线柱等组成。
（2）实训台把电梯门机构安装到实训台上并设计了对应的电梯门电气控制系统回路、门机调速系统部件、各种电阻器件等采用安全接线引出端子。可由学生自由拼接门系统电气控制电路，通过本实训台的训练可以让学生快速了解电梯门机控制电路的工作原理，掌握电梯开关门动作过程和调速方法。各电气部件采用插拔式安全接线方式，学生可根据电路设计需要无限次的装接连线实训，起到安全实训又不容易损坏器件的目的。
（3）实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
四、设备主要配置
| 序号 | 品 名 | 型 号 | 数量 | 单位 |
| 1 | 电梯门机构套件 | 1 | 套 | |
| 2 | 直流他励电动机 | 110SZ89/H1 | 1 | 只 |
| 3 | 双稳开关 | 5 | 只 | |
| 4 | 电梯轿门挂轮 | 2 | 个 | |
| 5 | 门机同步带 | LL-5M-15 | 1 | 套 |
| 6 | 层门开关（轿门电气触点） | HY06015 | 2 | 只 |
| 7 | 瓷盘变阻器 | 150W | 3 | 只 |
| 8 | 单相漏开 | DZ47LE-32 | 1 | 只 |
| 9 | 熔断器 | RT18-32 2P | 1 | 只 |
| 10 | 变压器 | 220V/220V 110V | 1 | 只 |
| 11 | 桥堆 | KBU808G | 1 | 只 |
| 12 | IC读写模块 | CY-14443-C/P | 1 | 套 |
| 13 | 继电器控制板 | PCB2015106 | 1 | 块 |
| 14 | 开关电源 | SB-104 | 1 | 只 |
| 15 | 数显计时器 | WR5135-CT | 1 | 个 |
| 16 | 带锁开关 | LA68F-22Y/2 | 1 | 个 |
五、配套工具清单
| 序号 | 品 名 | 型 号 | 数量 | 单位 |
| 1 | IC卡 | S50 | 1 | 块 |
| 2 | 3号/4号安全连线 | 800mm 黑 | 10 | 条 |
| 3 | 3号/4号安全连线 | 800mm 绿 | 10 | 条 |
| 4 | 3号安全连线 | 800mm 红 | 20 | 条 |
六、技术参数
1、电源
（1）输入电源电压
系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz。
开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
（2）开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤1KVA
4、整机重量：≤150kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
操作柜整体尺寸：1000mm*750mm*2300mm
实训桌尺寸：1000mm*750mm*800mm
实训台尺寸：890mm*330mm*1500mm（含门机套件）
7、安全保护：安全符合国家标准
具有漏电自动保护功能
具有短路保护功能
