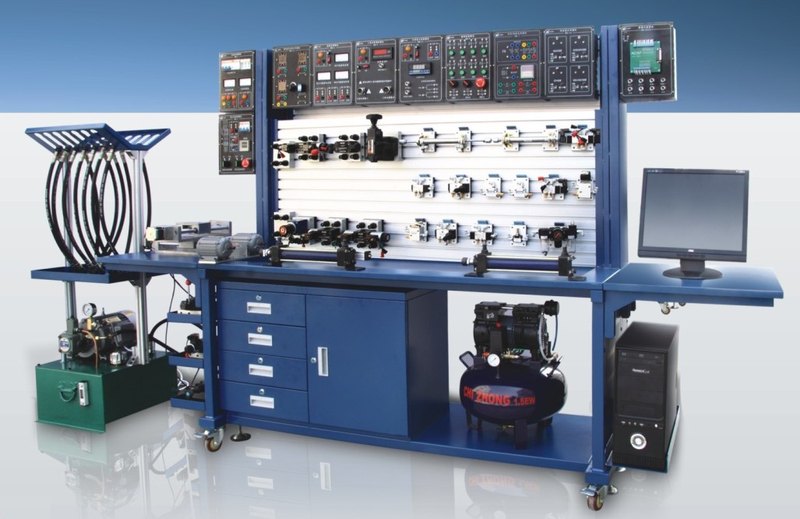

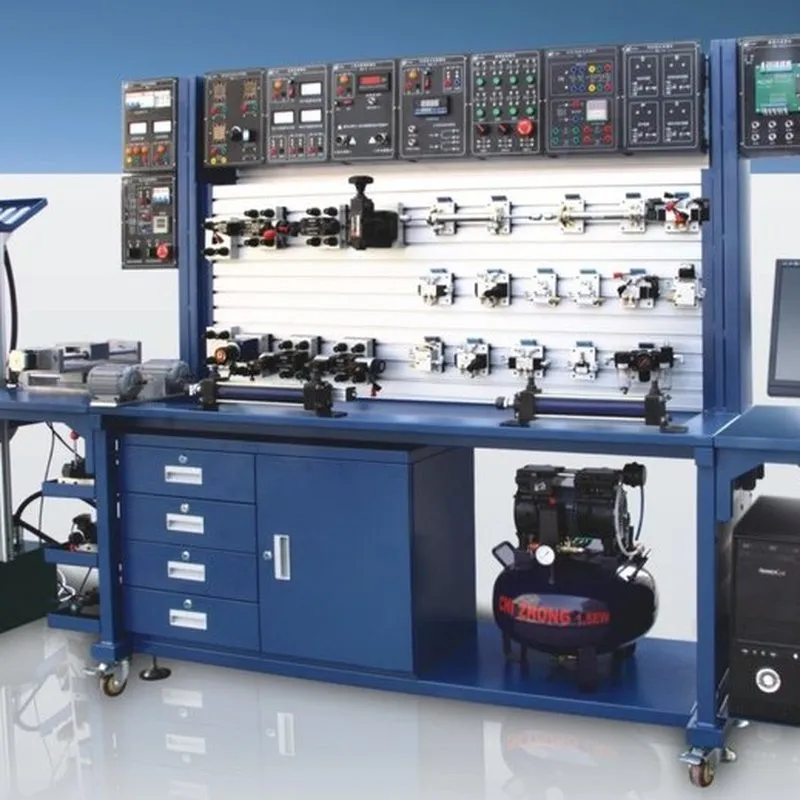

PG-DY01型 机电液气综合实验台是综合全国高等院校的《机床电气自动控制》、《可编程控制器原理》、《数控原理》、《液气压传动》等课程的实验教学大纲，根据学校实际需求而专业设计的教学实验台，该实验台可完成的实验教学专业覆盖面广、可扩展实验课程多，也可任意搭建综合性实验系统来辅助完成课程设计或者毕业设计。因此该实验台是一款比较实用的教学型实验台。
一、 主要性能特点
1、该实验台全部采用模块设计，由多个模块组合而成，各个模块之间的组合以及连接简单、安全可靠；
2、该实验台的所有模块的电气控制端口、液压元件控制油口、气动元件控制口等全部对外开放，可根据自己设计需求灵活组装和设计，可达到很好的实训效果；
3、所有的液压元器件均采用工业液压元件、气动元件、传感器等全部采用工业元件，近似于工业化；
4、实验台由可移动式液气压元件陈列台、主实验操作台、电脑桌组成，且全部采用优质型钢和铁皮制作而成，表面全部经过防锈、亚光喷塑而成；
5、可视化液压气动仿真控制回路、典型PLC工程案例组态仿真等构建成了功能强大、涉及面广的上位机组态控制系统。
二、 实验项目：
(一) 电液类：
1、 常用液压元件的性能测试；
2、 基本回路搭接实训实验；（与PG-YZ01基本型液压传动实验台一致）
3、 20个可视化液压仿真控制回路实验。（具体回路详见可视化液压仿真控制回路简介）
(二) 电气类：
1、 26种气动基础回路搭接实验；（PG-QDA01型气动实验台实验项目完全一致）
2、 14个可视化气动仿真控制回路实验。（具体回路详见可视化气动仿真控制回路简介）
(三) 机电类：
1、 10余个三相异步电机相关控制实验；
2、 数控十字滑台的单坐标、位移控制；
3、 数控十字滑台的双坐标、位移控制；
4、 新型电器控制、执行元件认识实践。
(四) PLC实训类：（与所选模块一致）
三、实验模块：
| 标准配置模块 | ||||||
| 模 块 名 称 | 型 号 | 模 块 名 称 | 型 号 | 模 块 名 称 | 型 号 | |
| 交流电源模块 | DB-1 | 交流电源模块 | DB-2 | 智能流量积算仪控制模块 | DB-3 | |
| 智能功率测量模块 | DB-4 | 液压泵控制模块 | DB-5 | 交流接触器模块 | DB-6 | |
| 时间/热继电器模块 | DB-7 | 时间/热继电器模块 | DB-8 | 按钮控制模块 | DB-9 | |
| 交流变频模块 | DB-10 | 交流变频模块 | DB-11 | 步进电机驱动模块 | DB-12 | |
| 固态继电器应用模块 | DB-13 | 固态继电器应用模块 | DB-14 | 三相电机模块 | SXDJ | |
| 十字路口交通灯模块 | DB-20-2 | 霓虹灯灯模块 | DB-20-4 | 数控滑台 | SKHT-01 | |
四、实验台主要技术参数：
1、液压泵站主要技术参数：（泵可选择齿轮泵、摆线泵、叶片泵等任意一种）
驱动电机：Y90L-4 2.2KW 1400r/min
定量叶片泵：CBW-F306-ALP 7MPa 6ml/r
2、气泵主要技术参数：
电源：220V AC50HZ；
功率:465W；
流量:55L/min；
储气罐容积：24L；
噪音:<=60db；
*大压力:0.75Mpa；
尺寸：40*40*52（cm）；
3、实验台供电电源：国家标准工业用电——AC380V、50HZ；
4、控制电压：安全控制电压，DC24V；
5、使用环境要求：防潮、防尘环境；
6、主实验台外形:尺寸（mm）：2800×620×1680、重量：约200Kg;
