实训装置（费斯托）
一、概述

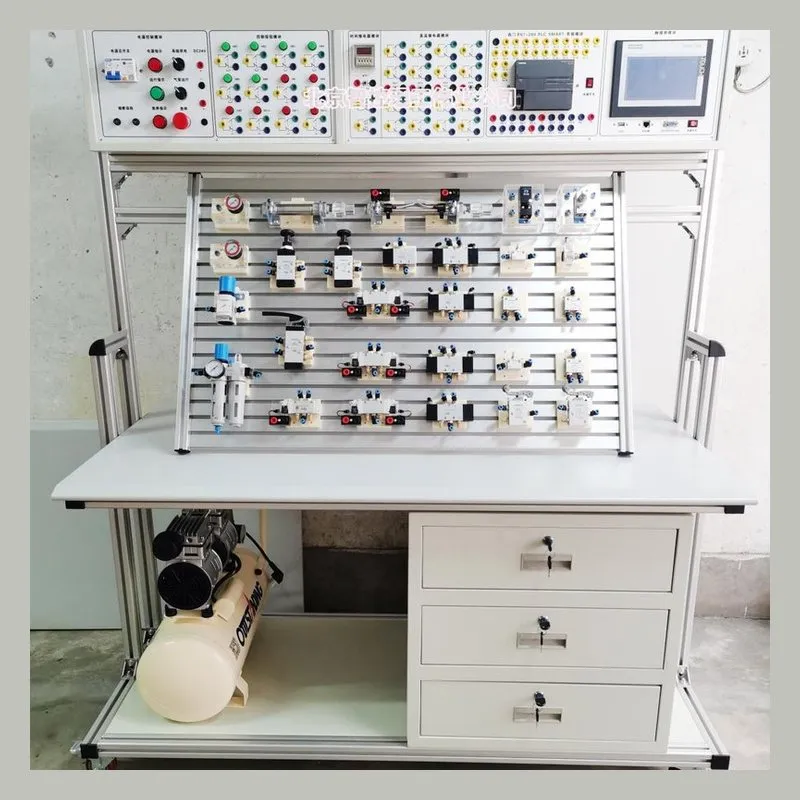

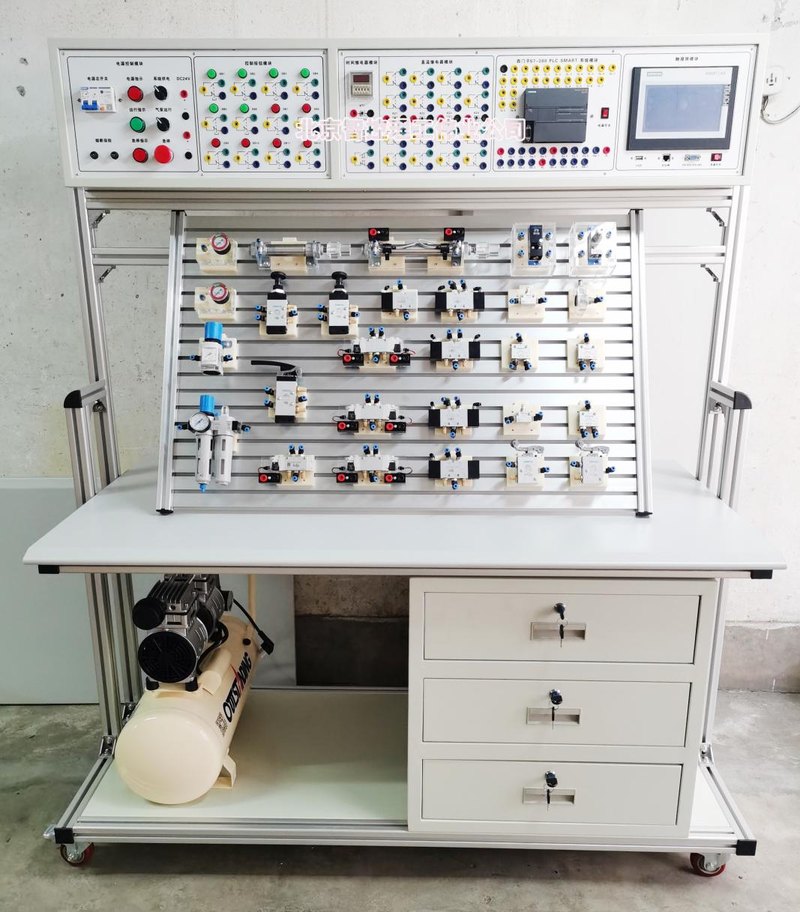

PG-FST01型 气动与PLC控制实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，我公司气动与PLC控制实训设备的优点，采用了开放型综合实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、了解气、电、手动各自具有的特点、特色、及优缺点等。气动实训元件均为费斯托工业型元件，掌握几十种基本实训回路的工作过程及原理，实训回路组装快捷、方便、简单实用。
二、实训装置功能：
1、系统采用电、气一体化结构，下半部分为标准化气动实训板，用以完成气动元件的安装固定、气路及电路的连接；上半部分为自动化控制箱，用以完成PLC、低压电器等的安装和接线。
2、实训装置主框架采用欧标铝型材结构，实训面板倾斜铝型材结构平台，主要用于安装气动相关元件，型材表面有标准的两道固定槽，最上面层主要以电气控制位置。
3、桌面采用防火、防水、耐磨高密度板。
4、下柜采用铁质双层亚光密纹喷塑结构或全钢框架结构，用于储存元器件。
三、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤1.5kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1510mm×700mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：750W公称容量24L；额定输出气压0.8Mpa 。
7、电器控制单元：
（1）电源模块：电源部份配有一个空气开关、系统供电开关及指示灯、气泵运行开关及指示灯，急停开关及指示灯。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
（2）PLC主机模块：主机选用西门子S7-SMART-20SR主机，12路开关量输入，8路继电输出。
（3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
四、主要特点
1、气动PLC实训装置主框架由型材结构、费斯托气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件按放在倾斜实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
3、采用静音空压机，为实训室提供一个较好的实训环境。
4、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
5、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
6、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
五、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸单往复控制回路
10、单缸连续往复动作回路
11、卸荷回路
12、或门型梭阀的应用回路
13、快速排气阀应用回路
14、PLC编程软件学习和使用
六、气动PLC控制实训装置清单
| 序号 | 名 称 | 型 号 | 数量 | 单位 |
| 1 | 实训桌 | 1 | 张 | |
| 2 | 实训台 | 1 | 台 | |
| 3 | PLC主机模块 | S7-SMART-20SR | 1 | 块 |
| 4 | 电源模块 | 1 | 块 | |
| 5 | 继电器控制模块 | 1 | 块 | |
| 6 | 时间继电器模块 | 1 | 块 | |
| 7 | 控制按钮模块 | 1 | 块 | |
| 8 | 静音无油空气压缩机 | 1 | 台 | |
| 9 | 双作用缸 | ESNU-25-100-P-A | 2 | 只 |
| 10 | 单作用缸 | ESNU-25-100-PPS-A | 1 | 只 |
| 11 | 三联件 | FRC-1/8-D-MINI | 1 | 只 |
| 12 | 减压阀（带压力表） | MS4-LR-1/8-D6-WR | 1 | 只 |
| 13 | 电磁换向阀 | VUVG-LK14-T32C-AT-G18-1H2L-W1-S | 1 | 只 |
| 14 | 电磁换向阀 | VUVG-LK14-M52-AT-G18-1H2L-W1-S | 1 | 只 |
| 15 | 电磁换向阀 | VUVG-LK14-B52-T-G18-1H2L-W1S | 2 | 只 |
| 16 | 气控阀 | VUWS-L20-M32C-M-G18 | 1 | 只 |
| 17 | 气控阀 | VUWS-L20-M52-M-G18 | 1 | 只 |
| 18 | 气控阀 | VUWS-L20-B52-G18 | 2 | 只 |
| 19 | 手柄阀 | VHEF-HST-B52-G18 | 1 | 只 |
| 20 | 按钮阀 | VHEF-P-M52-M-G18 | 1 | 只 |
| 21 | 滚轮杠杆阀 | VMEF-RT-M32-M-G18 | 2 | 只 |
| 22 | 或门阀 | OS-1/8-B | 1 | 只 |
| 23 | 与门阀 | ZK-1/8-B | 2 | 只 |
| 24 | 快速排气阀 | SEU-1/8 | 1 | 只 |
| 25 | 单向节流阀 | GR-1/8-B | 2 | 只 |
| 26 | 延时阀 | VZ-3-PK-3 | 1 | 只 |
| 27 | 压力开关 | VD-3-PK-3 | 1 | 只 |
| 28 | 接近开关 | SMT-10M-ZS-24V-E-2,5-L-OE | 2 | 只 |
| 29 | 压力表 | MA-40-1,0-R1/8-MPA-E-RG | 2 | 只 |
| 30 | 压力传感器 | SDE5-D10-FP-Q4E-P-K | 1 | 只 |
| 31 | 三通（T型三通） | Ø4 | 4 | 只 |
| 32 | 直通 | Ø 4 | 1 | 只 |
| 33 | 四通 | Ø 4 | 2 | 只 |
| 34 | 气管 | PU4 | 15 | 只 |
| 35 | 编程电缆（适配器） | 西门子 | 1 | 条 |
| 36 | 实验导线 | 1 | 包 | |
| 37 | 工具箱 | 1 | 套 | |
| 38 | 气动实训说明书 | 1 | 册 | |
| 39 | 西门子PLC编程软件、程序软件 | 光盘 | 1 | 盘 |
