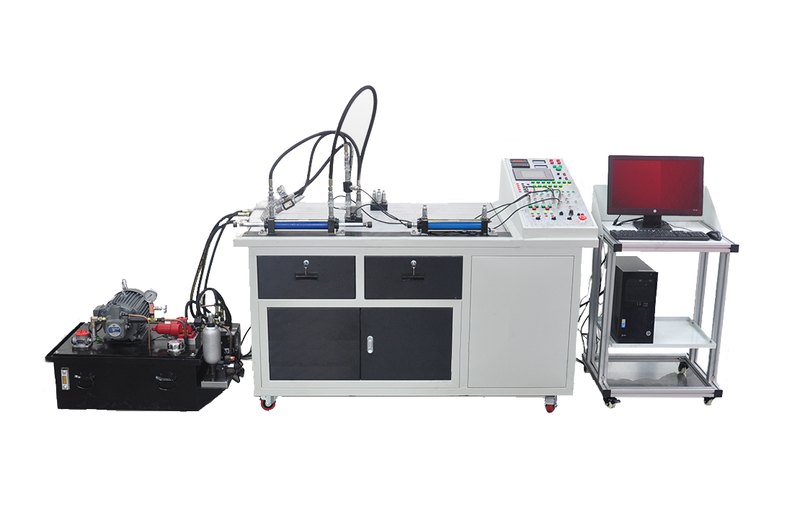

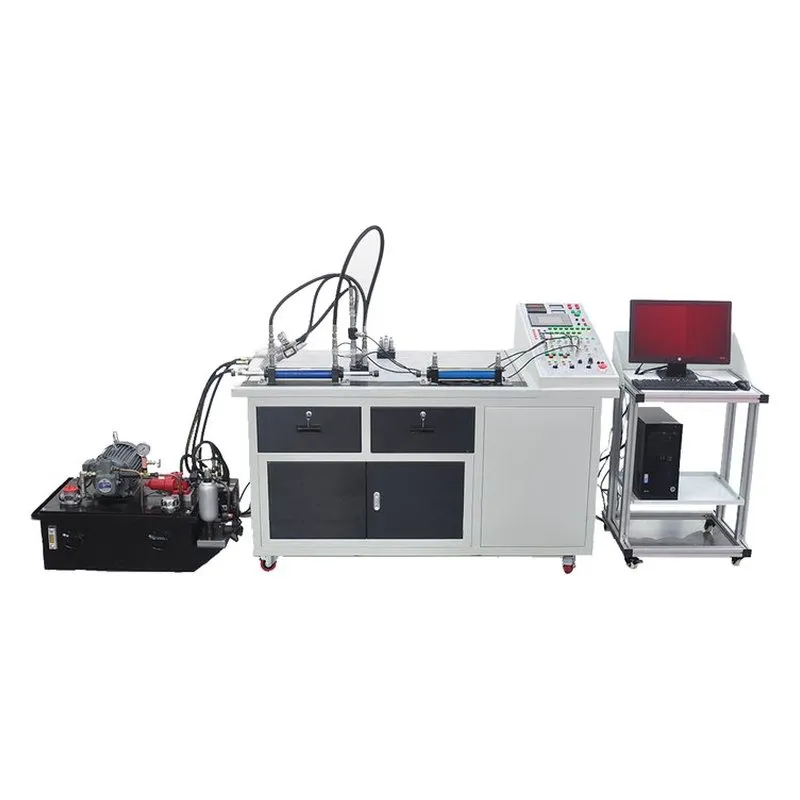

PG-JDY04型 电液比例伺服液压综合实验台依据高等院校、高等职业院校的《液压传动与控制》、《液压比例传动与控制》、《液压伺服传动与控制》等液压类教材、充分结合目前国内工业中流行的液压伺服控制技术而专门设计。电液比例伺服液压综合实验台能充分满足教学需求、学生实践与培训需求、科研辅助需求等，从基础到高端、从教学到科研而专业设计的液压伺服控制实验台。
一、实验台主要技术参数
| 电源 | 国家标准工业用电一AC380V、50HZ,三相五线制 |
| 控制电压 | 安全控制电压——DC24V |
| 使用环境要求 | 防潮、防尘环境 |
| 系统总功率 | <=3KW |
| 系统安全使用压力 | P<=6.3Mpa |
| 主实验台尺寸 | 约3000mm x950mm x1140mm |
液压泵站由三相电机、变量叶片泵、单向阀、 风冷器、空气滤清器、油温油面计、精密过滤器、压力表、蓄能器、泄压阀组等组成。
二、液压泵主要技术参数
| 变量叶片泵 | 1台 公称排量6.67ml/r,额定压力：6.3Mpa |
| 变量叶片泵驱动电机 | AC380V±10%, 2.2KW, 绝缘等级 B |
| 油箱 | 公称容积80L;附有液位、油温指示计，吸油回油滤油器、空气滤清器等 |
| 风冷器 | 额定流量：25L/min |
| 专用安全防憋压装置 | 液压、电器一体化设计结构防止实验中有憋压现象 |
| 液压油 | 32#抗磨液压油 |
| 精吸油滤油器 | 过滤精度10微米，不低于HB5930-6/A级 |
| 回油精滤油器 | 过滤精度10微米，不低于HB5930-6/A级 |
三、主要特点
1.根据需要配置目前工业上广泛使用的电液伺服 阀、伺服放大器、电液比例阀、比例放大器。
2.能充分展现该阀整个控制过程和动作条件以及 对这例高端产品进行一系列性能测试。
3.实验台所用板卡采用美国NI68通道数据采集卡 预留有足够的扩展空间。
4.专业的数据采集系统：采用进口 16位精度68通 道I/。AB敗据采集卡，确保实验中数据准确, 干扰小，稳定性能高于同类其它产品.I/Q通道 可根据需要自行扩展，操作简单方便，软件采 用具有自主知识产权且性能稳定的正版系统， 可以根据需要描絵实时曲线、生成报表、生成 X-Y曲线,数据准确且系统稳定。
