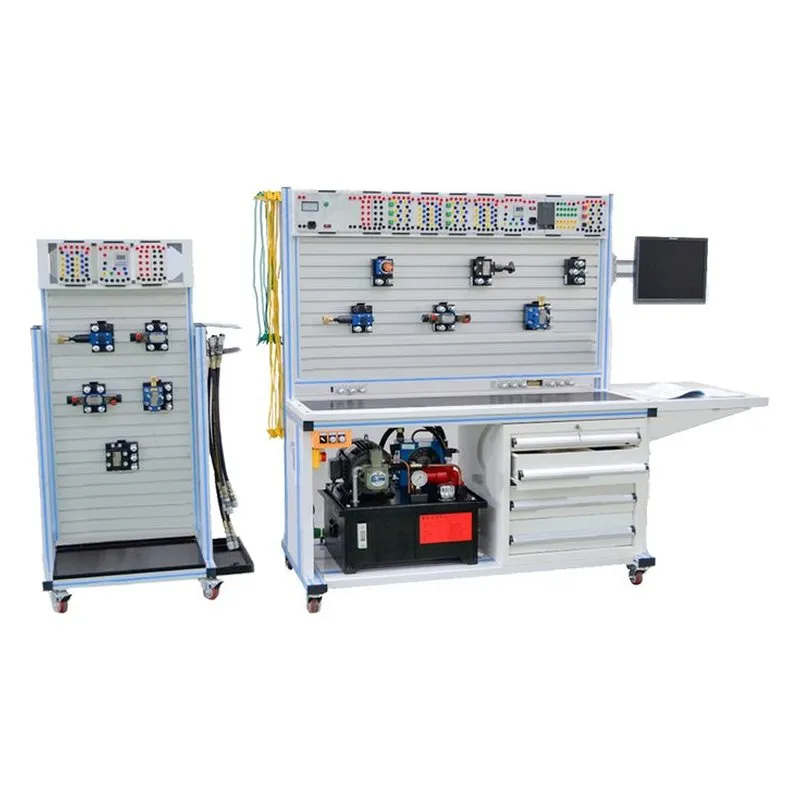

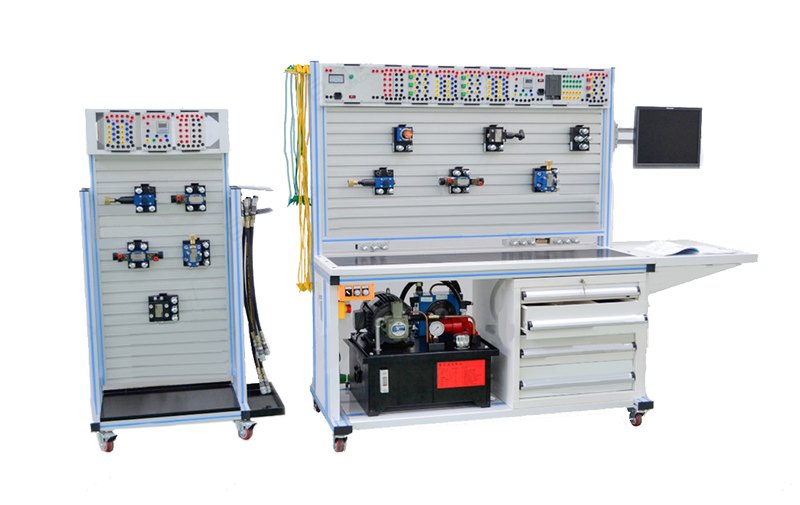

PG-JDY03型 电液比例液压综合实验台依据高等院校、高等职业院校的《液压传动与控制》《液压比例控制技术》《液压伺服传动与控制》等液压类教材和充分结合目前国内工业中流行的液压比例伺服控制技术而专门设计,实验台能充分满足教学需求、学生实践与培训需求、科研辅助需求等，从基础到高端、从教学到科研而专业设计的液压比例教学实验台。
一、实验台主要技术参数
| 电源 | 国家标准工业用电一AC380V、50HZ,三相五线制 |
| 控制电压 | 安全控制电压——DC24V |
| 使用环境要求 | 防潮、防尘环境 |
| 系统总功率 | <=2KW |
| 系统安全使用压力 | P<=6.3Mpa |
| 主实验台尺寸 | 约2050mm x720mmx 1720mm |
| 辅助设备尺寸 | 约840mmx460mmx 1360mm |
| 重量 | 约320Kg |
液压泵站由三相电机、变量叶片泵、单向阀、 风冷器、空气滤清器、油温油面计、压力表等组成。液压泵站控制与实验台一体安装，具有电气过载、 缺相保护等功能，专用电器软启动器，防系统憋压装置，控制系统全部使用国际知名厂商电器。
二、液压泵主要技术参数
| 变量叶片泵 | 1台公称排量6.67ml/r,额定压力：6.3Mpa |
| 变量叶片泵驱动电机 | AC380V±10%,50Hz, 1.5KW,绝缘等级 B |
| 风冷器 | 流量：25L/min |
| 专用安全防憋压装置 | 液压、电器一体化设计结梅防止实验中有憋压现象 |
| 安装 | 与电机键槽插入式一体化安装，保证运行噪声不高于65分贝 |
| 油箱 | 公称容积60L （液位、油温指示计，吸油回油滤油器、空气滤清器、风冷却器等） |
| 液压油 | 32#抗磨液压油 |
三、主要特点
1. 进口平面封密防漏油快换速速快换接头
2. 方便安装双导槽塑料弹卡
3. 黑色阳极氧化铝合金液压阀底板,激光打印接口符号
4. 配套智能化液压数据采集系统
5. 配套液压工程仿真软件系统
6. 进口平面封密防漏油快换速速快换接头
7. 方便安装双导槽塑料弹卡
8. 黑色阳极氧化铝合金液压阀底板，激光打印接口符号
9. 独立式电气控制模块，铝合金图文丝印控制面板，方便组合维修
四、主要实验项目
五、液压数据采集软件系统
数据采集系统采用AD卡作为数据采集板卡;配置的传感器都是精度等级在0.5级以上的高精度传感器(可配置压力传感变送器、涡轮式流量传感器、温度变送器、位移传感器变送器、功率变送器、扭矩转速传感变送器等) ,各传感变送器都带标准信号输出,传感器外部连接电缆均使用屏蔽效果良好的专用电缆,保证了数据采集的精度。数据采集软件对这一系列传感器的输出信号进行数据采集,并实时描绘相关的曲线,生成实时数据报表,绘制任意XY轴的动态曲线,并且有曲线打印功能,数据报表保存打印功能,各个传感器参数设置功能等等。实现计算机智能数据采集、分析、处理、数字显示、曲线自动生成及实时监控等功能。
