《机械原理与机械设计》陈列柜

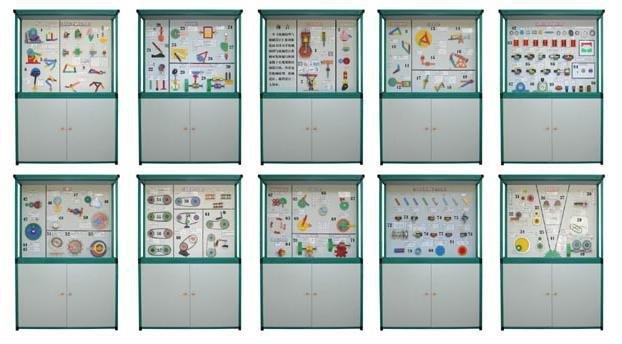

PG-HN05型 多媒体智能控制《机械原理与机械设计》陈列柜是根据天津大学机械原理与机械设计教研室集体编写的国家级十五规划教材而设计的一套电化多媒体教学设备，内容包含机械原理、机械设计、课程设计三大部分。多媒体智能控制《机械原理与机械设计》陈列柜共分十个柜和一个电脑控制台，进行多媒体声控同步解说演示。由PC机电脑控制顺序或任选运行每个柜模型动作，同时电脑播放图形同步模型动作。并且每个柜的内容在电脑里用PPT格式编写，内容包含机械原理、机械设计、课程设计等教程数据，采用 Microsoft PowerPoint演示文稿进行幻灯片放映，方便学员课外进行学习和研究。上下柜整体采用彩色塑钢结构，坚固耐用，外形美观。
主要特点：

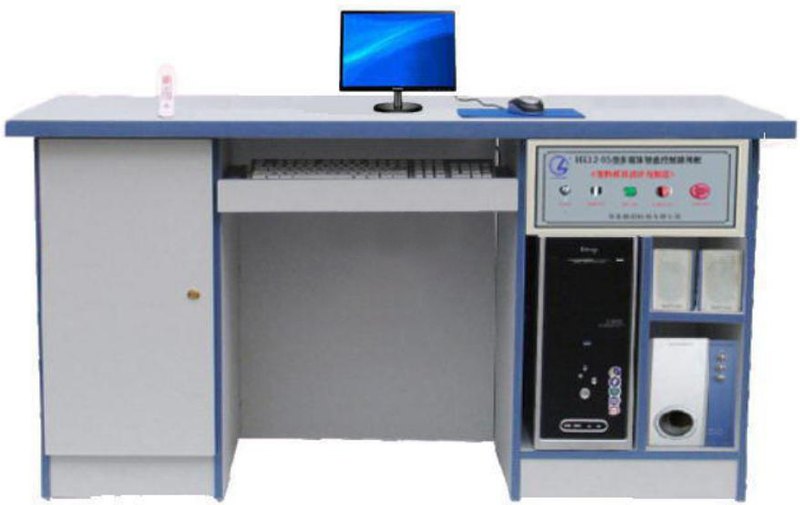

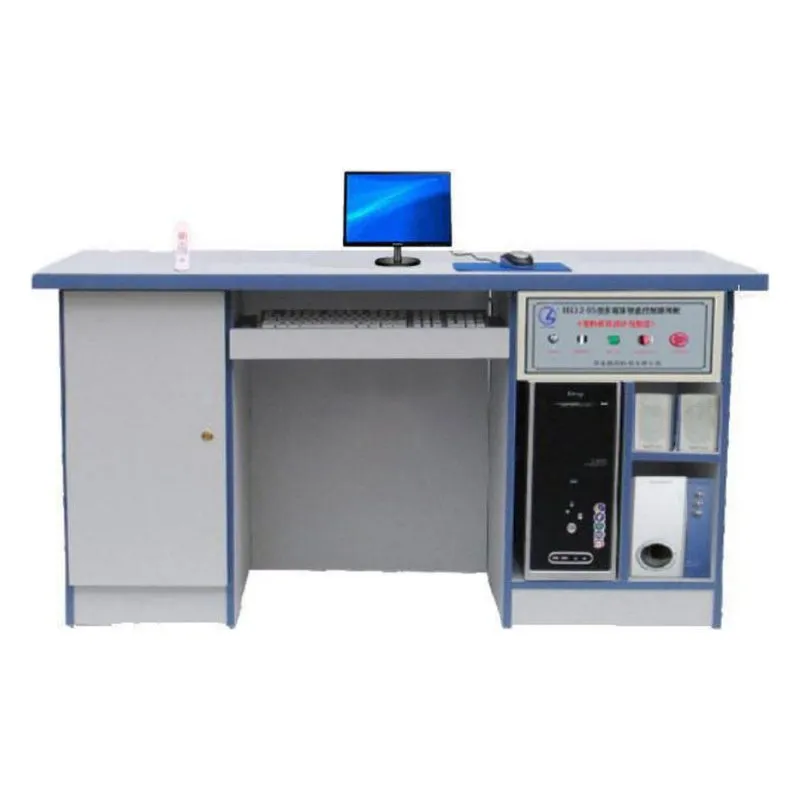

一、控制台配置：控制仿真软件一套；P4电脑主机1台，17寸显示器1台.
二、控制软件：采用理工陈列柜专用播放软件，实现声音、图像、模型同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
三、控制方式：采用鼠标和遥控器控制。
尺寸：1250×430×1780ｍｍ，陈列柜上下柜整体采用彩色塑钢制作，造型美观，坚固耐用。
五、各柜内容如下：
| 序号与名称 | 陈 列 柜 内 容 | 演示文稿内容 |
| 第一柜 机械的组成 | 内燃机、牛头刨床、机器的分类、连杆机构、机器中的几个基本概念（棘轮机构、螺旋机构、齿轮机构、凸轮机构） | 1、机械的组成、分类与发展.ppt |
| 第二柜 机构的组成和结构分析 | 颚式破碎机及机构简图、冲床及机构简图、偏心轮机构及机构简图、一般构件的表示方法、常用传动系统简图、机构运动简图中的常用符号、转动副、移动副、螺旋副、球面副、高副2件、几何锁合、力锁合、开链2件、闭链2件、 | 机构的组成和结构分析.ppt |
| 第三柜 连杆机构 | 偏心轮机构、综合平面连杆机构1、综合平面连杆机构2、铰链四杆机构、摄影平台升降机构、鹤式起重机、双摇杆机构、双曲柄机构、正弦机构、－雷达天线俯仰机构、 | 1、连杆机构.ppt 2、平面机构的运动分析.ppt |
| 第四柜 凸轮机构 | 盘形凸轮、移动凸轮机构、空间圆柱凸轮、从动件3件、盘形槽凸轮机构、等宽凸轮机构、反凸轮机构、共轭凸轮机构、等径凸轮机构、凸轮廓线设计的基本原理、用作图法设计凸轮廓线、内燃机配气机构、自动机床进刀机构、自动送料机构 | 凸轮机构设计和运动规律分析.ppt |
| 第五柜 齿轮机构 | 渐开线的生成、直齿圆柱齿轮机构、齿轮各部分的名称、渐开线齿轮的基本参数、斜齿圆柱齿轮传动、直齿锥齿轮传动、人字齿轮传动、交错轴斜齿轮传动、齿轮齿条传动、内直齿圆柱齿轮传动、曲线圆锥齿轮机构、圆柱蜗轮蜗杆机构、弧面蜗杆蜗杆机构、蜗杆和蜗轮的形成、斜齿轮传动的正确啮合条件 | 1、齿轮传动.ppt 2、蜗杆传动.ppt 3、齿轮机构.ppt |
| 第六柜 轮系 | 定轴轮系、差动轮系、行星轮系、周转轮系、获得大的传动比、三星轮换向机构、运动的合成与分解、行星搅拌器、行星轮运动轨迹、渐开线少齿差行星传动、摆线针轮传动、谐波传动。 | 轮系.ppt |
| 第七柜 带传动和链传动 | 平型带传动、V带传动、圆带传动、同步齿形带传动、链传动、套筒链接头形式3种、带传动张紧轮装置、自动张紧装置、链传动张紧轮装置2件 | 带传动和链传动.ppt |
| 第八柜 常用机构 | 外槽轮机构、内槽轮机构、空间槽轮机构、蜗杆分度凸轮机构、圆柱分度凸轮机构、各种分度凸轮机构特性比较、摩擦式棘轮机构、棘轮机构、内啮合棘轮机构双向式棘轮机构、超越离合器 | 其它常用机构.ppt |
| 第九柜 轴的结构设计与轴毂连接 | 轴上零件的布置方案、普通平键连接3件、导向平键连接、滑动平键连接、半圆键连接、楔键连接、花键连接、矩形花键、渐开线花键、过盈连接，键的类型（8种） | 1、轴系及轮类零件的结构设计.ppt 2、轴毂连接.ppt |
| 第十柜 滑动轴承和滚动轴承 | 整体式滑动轴承、剖分式滑动轴承、调心轴承、推力轴承结构（4件）、轴瓦、带挡边轴瓦、对开式轴瓦、对开式带挡边轴瓦、油孔油槽和油室3件、滚动轴承、静压轴承的组成及原理、同型号角接触轴承的计算特点、滚动轴承的润滑与密封8件、深沟球轴承、圆柱滚子轴承、调心球轴承、推力球轴承、角接触球轴承、圆锥滚子轴承、滚动体形式5种 | 1、滑动轴承.ppt 2、滚动轴 |
