一、主要特点

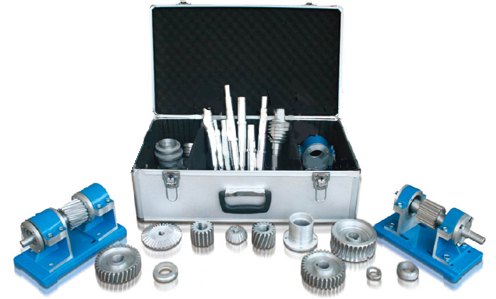

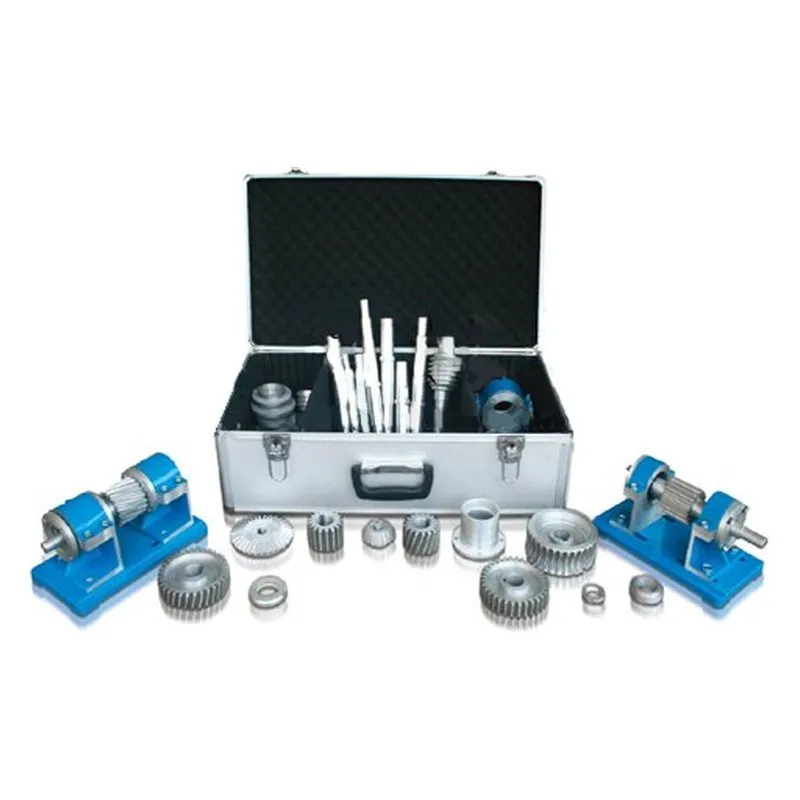

1、PGJ-AZ01 机械系统A轴系结构设计实验箱具有轴系结构分析两大实验功能,培养学生的机械设计能力具有良好的使用效果;
2、零件轴的结构形式多样,使学生对轴的灵活性和多样性有更深入的了解;
3、轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整;
4、能方便地组合出数十种轴系结构方案,具有内容系统,方案多样的特点,
5、配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。
6、实验箱可供5-7人使用。
二、实验内容
1、单级齿轮减速器输入轴设计;
2、二级齿轮减速器输入轴设计;
3、二级齿轮减速器中间轴设计;
4、蜗轮蜗杆输入轴设计;
5、锥齿减速器输入轴设计
6、齿轮传动的轴系设计;
7、链传动的轴系设计;
8、齿轮链传动组合轴系设计
9、齿轮带传动的组合设计
10、齿轮、带和链传动设计;
三、试验台主要技术参数
1.外形尺寸： 500mm*300mm*120mm;
2.重量: 20KG;
注:我公司也为广大用户提供B创意组合式钢结构设计实验箱;该实验箱具有A型的全部功能,在加工精度上比铝制零件要好。
